Szczegóły Produktu:
|
| Materiał: | SS400 | Kolor: | Żółty |
|---|---|---|---|
| Ciśnienie: | 5 tys. 10 tys. 16 tys. 20 tys. 30 tys. 40 tys | Specjalny wzór: | - Tak. - Tak. |
| Nazwa: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/ BL / SOH Stal węglowa SS400 ŻÓŁTY KOLOR | Najpopularniejsze typy kołnierzy JIS b2220 10k: | Kute / gwintowane / skręcane / płyta |
| High Light: | dn125 kołnierz jis b2220,rf kołnierz jis b2220,304 kołnierz ze stali nierdzewnej jis b 2220 |
||

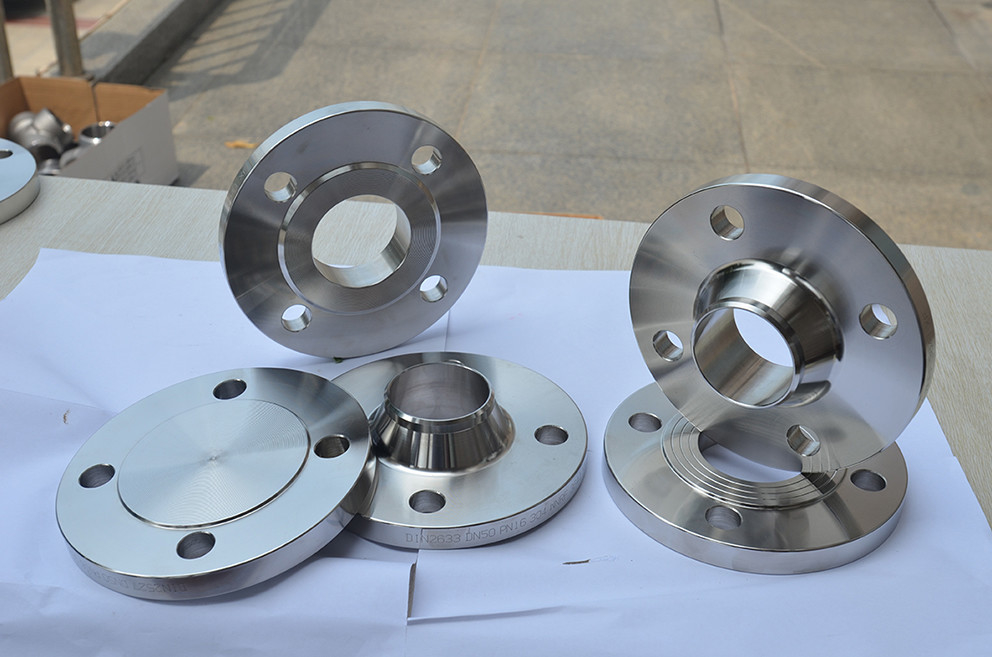

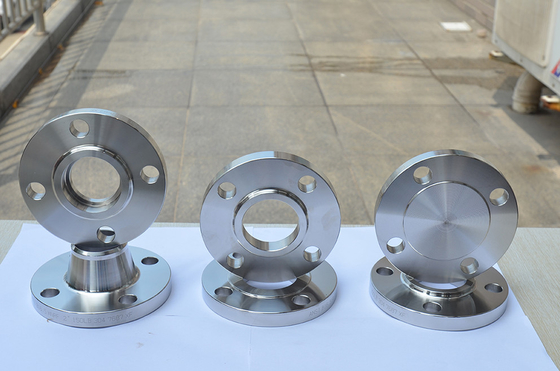

JIS B2220 DN125 304 Kołnierz płytowy RF ze stali nierdzewnej
Kołnierze ze stali nierdzewnej mają wytrzymałość mechaniczną i stosunkowo dużą rozciągliwość oraz mają bardzo dobre właściwości materiałów ze stali nierdzewnej.Kołnierze ze stali nierdzewnej są zwykle używane do łączenia rurociągów i zaworów.Na elementach łączących kołnierza znajdują się otwory, otwory na śruby są ściśle połączone z dwoma kołnierzami, a pomiędzy dwoma kołnierzami znajdują się uszczelki zapewniające szczelność.Ze względu na swoje doskonałe właściwości kołnierze ze stali nierdzewnej znajdują szerokie zastosowanie w wielu gałęziach przemysłu.
Stal nierdzewna jest jednym z bardzo wytrzymałych materiałów metalowych.Materiał ze stali nierdzewnej ma doskonałą odporność na korozję, nie tylko może zachować integralność projektu budynku, ale jest bardzo łatwy w produkcji, przetwarzaniu i produkcji, aby spełnić wymagania architektów i projektantów w zakresie rozwoju konstrukcyjnego.Na powierzchni kołnierza ze stali nierdzewnej znajduje się warstwa tlenku, więc nie będzie korodować w kontakcie z tlenem w atmosferze.Ale inne metale reagują z tlenem w atmosferze, takie jak zwykła stal węglowa, żelazo będzie nadal utleniać się, a korozja będzie się rozszerzać, tworząc pory.Dlatego kołnierze ze stali nierdzewnej wyróżniają się spośród wszystkich kołnierzy metalowych, wyróżniają się i nie można ich wymienić.
| Nominalny | Poza | Wewnątrz | Poza | Wymiary przekroju kołnierza | Kryjówka | Ani | Około. | ||||||||||
| Śr.z | Śr.z | średnica | Śr.z | T | T | Śr.z Huba | R | Śr.z | Śr.z | Śruba. | NIE. | Otwór | Śruba | Waga | |||
| Kołnierz | Stal | Kołnierz | Kołnierz | A | B | Twarz | Rai- twarz |
Koło | sworzniowy | Śr. | Rozmiar | (kg) | |||||
| Rura | Do | D | F | G | Śr | Dziury | H | MACZANKA | BL | SOH | |||||||
| 10 | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27,7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42,7 | 43,2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1,66 | - |
| 40 | 48,6 | 49.1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61.1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2.23 | - |
| 65 | 76,3 | 77.1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2,58 | 3.48 | - |
| (90) | 101,6 | 102,6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3,90 | - |
| 100 | 114,3 | 115,4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139,6 | 141,2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165,2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190,7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11.80 | - |
| 200 | 216,3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318,5 | 321.0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355,6 | 358.1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 | 36,90 | 18.20 |
| 400 | 406.4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457,2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81,60 | 38.00 |
| (550) | 558,8 | 562.0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49.40 |
| 600 | 609,6 | 613.0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52,60 |
| (650) | 660,4 | 664.0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60.20 |
| 700 | 711.2 | 715,0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812,8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863,6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98,70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133,00 |
| 1100 | 1117,6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175,00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371,6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274,00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Tabela rozmiarów kołnierzy JIS 10k | 1/2" (15 NB) do 48" (1200 NB) DN10~DN5000 |
|---|---|
| Standardy kołnierza JIS 10k 80a | ANSI/ASME B16.5, B16.47 Seria A i B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Kołnierze, Kołnierze ASME, Kołnierze BS, Kołnierze DIN, Kołnierze EN, Kołnierze GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Kołnierz JIS 10k 50a Obliczanie ciśnienia w DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 Kołnierz JIS 10k |
| Kołnierz JIS 10k rf Ciśnienie znamionowe ANSI | Klasa 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS Kołnierz JIS 10k 25a |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K JIS 10k wsuwany z kołnierzem |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar Kołnierz JIS 10k 80a |
| PL | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k spawany kołnierz szyjkowy |
| Najpopularniejsze typy kołnierzy JIS b2220 10k | Kute / gwintowane / skręcane / płyta |
| Technika produkcji |
|
| Powłoka antypoślizgowa JIS 10k na kołnierzu | Czarna farba olejna, farba antykorozyjna, ocynkowana, żółta przezroczysta, ocynkowana na zimno i na gorąco kołnierz JIS 10k |
| Typ połączenia/typ kołnierza | Wypukłe czoło (RF), złącze typu pierścieniowego (RTJ), płaskie czoło (FF), duże męskie-żeńskie (LMF), połączenie zakładkowe (LJF), małe męskie-żeńskie (SMF), mały język, duże pióro i wpust , Rowek |
| Certyfikaty badań kołnierzy JIS 10k | EN 10204/3.1B Certyfikat Surowców 100% raport z badań radiograficznych Raport z kontroli strony trzeciej itp |
| Test ślepego kołnierza JIS 10k | Spektrograf z bezpośrednim odczytem, hydrostatyczna maszyna testująca, detektor promieniowania rentgenowskiego, defektoskop trasoniczny UI, magnetyczny detektor cząstek |
| Specjalny wzór |
Zgodnie z Twoim rysunkiem AS, ANSI, BS, DIN i JIS |
| Sprzęt | Prasa, giętarka, pcharka, elektryczna maszyna do fazowania, piaskarka itp |
| Pochodzenie | Indyjski / Europa Zachodnia / Japonia / USA / Koreański |
| Kołnierz JIS 10k 80a Zastosowania i zastosowania |
|
| Producent |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE itp.
|
| Kołnierz zaślepiony JIS 10k Eksportuj do | Indonezja, Ukraina, Indie, Irlandia, Singapur, Arabia Saudyjska, Hiszpania, Dubaj, Peru, Tajlandia, Korea, Iran, Kanada, USA, Brazylia, Egipt, Oman itp. |
| Certyfikaty badań materiałowych (MTC) zgodnie z EN 10204 3.1 i EN 10204 3.2, Certyfikaty badań potwierdzające NACE MR0103, NACE MR0175 | |
Jeden z wiodących producentów kołnierzy Quality JIS 10k rf oferuje te kołnierze JIS 10k 80a zgodnie ze standardem.Excel Metal posiada certyfikat ISOProducent kołnierzy JIS 10k 50a& Kołnierz JIS 10k 40a
| Kołnierz JIS b2220 10k ze stali węglowej | ASTM/ASME A/SA105 A/SA105N i A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, stal matrycowa, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, CS o wysokiej wydajności ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Kołnierz ze stali nierdzewnej JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, Din 1.4308, Din 1.4301, Din 1.4306. 1.4409 |
| Kołnierz ze stali stopowej JIS b2220 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Tytanowy kołnierz JIS b2220 10k | ASTM B381 / ASME SB381, tytan gr.1, Tytan gr.2, Tytan gr.4, Tytan gr.5, Tytan gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Kołnierz miedziany JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 itp. |
| Kołnierz miedziany nikiel JIS b2220 10k | ASTM / ASME SB 61 / 62 / 151 / 152, miedź nikiel 90/10 (C70600), miedzionikl 70/30 (C71500), UNS C71640 |
| Mosiężny kołnierz JIS b2220 10k | 3602 / 2604 / H59 / H62 / itp. |
| Kołnierz Inconel JIS b2220 10k | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k kołnierz |
| Kołnierz Hastelloy JIS b2220 10k | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X Kołnierze |
| Kołnierz Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (UNS nr N04400), Monel 500 (UNS nr N05500) |
| Kołnierz ze stopu 20 JIS b2220 10k | ASTM B462 / ASME SB462, Carpenter® 20 Alloy, Alloy 20Cb-3 |
| Aluminiowy kołnierz JIS b2220 10k | 5052 /6061/ 6063 / 2017 / 7075 / itp. |
| Kołnierz nikiel JIS b2220 10k | ASTM B564 / ASME SB564, nikiel 200, nikiel 201, nikiel 205, nikiel 205LC |
| Dwustronny kołnierz JIS b2220 10k | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Kołnierz Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Kołnierz Incoloy JIS b2220 10k | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Kołnierze |
| 254 Smo JIS b2220 10k kołnierz | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Kołnierz Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Inny materiał kołnierza JIS b2220 10k | Brąz cynowy, brąz aluminiowy, brąz ołowiowy |
Pojawił się jako jeden z czołowych producentów kołnierzy JIS 10k 25a, Posiadamy szeroką gamę kołnierzy JIS 10k 65a we wszystkich rozmiarach i wymiarach, Zaufany dystrybutor i dostawca kołnierzy JIS 10k 40a i zapewniamy natychmiastową wysyłkę JIS 10k na kołnierzu przez cały czas
