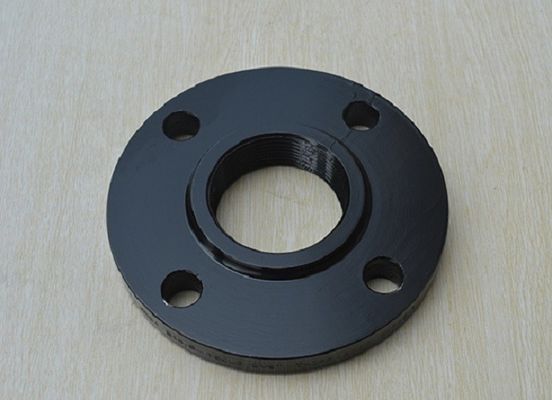

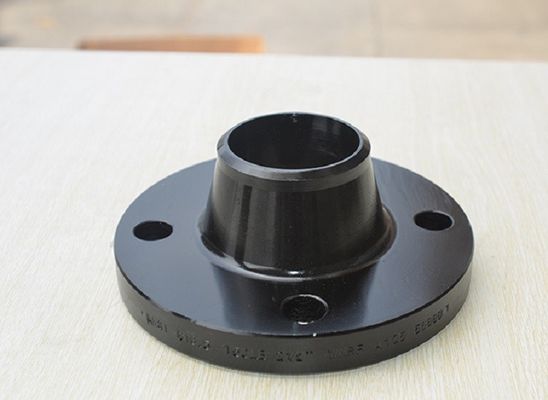

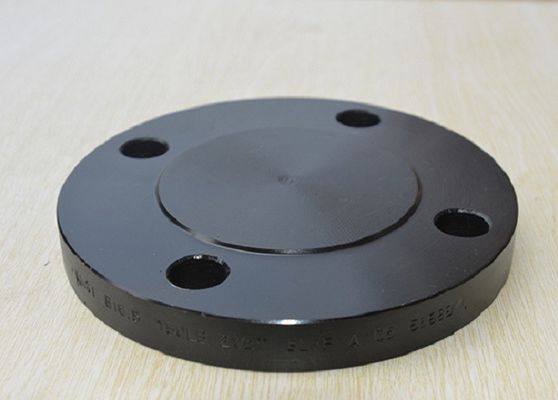

Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500

Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500
Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500 Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500 Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500 Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500

Duży Obraz :  Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: XF
Orzecznictwo: ISO9001 , PED AND AD2000 W0
Numer modelu: 1/2 "-60"
Zapłata:
Minimalne zamówienie: 1TON
Cena: USD 1-100 One PCS
Szczegóły pakowania: SKLEJKA I PALETA
Czas dostawy: 15-30 dni
Zasady płatności: L / C, T / T, D / P
Możliwość Supply: 2000TON JEDEN MIESIĄC

Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500

Opis
Metoda produkcji: Podrobiony Materiał: stal węglowa i stal nierdzewna
rozmiar: 1/2 "-60" Nacisk: 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs i 2500lbs
Rodzaj kołnierza: Spawanie szyi, wsuwanie, ślepe, spawanie gniazdowe, połączenie zakładkowe i kołnierz gwintowany Powłoka: Czarna farba, żółta farba, ocynkowana ogniowo, ocynkowana na zimno i olejowa
Powierzchnia: TWARZ UNIESIONA, TWARZ PŁASKA I POŁĄCZENIE PIERŚCIENIOWE Typ gwintowany: NPT, BSP
Grubość: STD, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160
Podkreślić:

2500 kołnierzy do rur spawanych

,

kołnierze Slip On klasy 1500

,

kołnierze typu Lap Joint Class 600 600

KOŁNIERZ KUTY ASME B16.5 i ASME B16.47



ASME B16.5 i ASME B16.47 Klasa 150 #, 300 #, 600 #, 900 #, 1500 #, 2500 # Szyjka spawalnicza, Slip On, Blind, Socket Welding, Lap jont



Materiał: stal węglowa i stal nierdzewna



Metoda produkcji: kuta



Typ kołnierza: szyjka do spawania, nasuwana, ślepa, spawanie gniazdowe, połączenie zakładkowe i kołnierz gwintowany



Ciśnienie: 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs i 2500lbs



Zakres rozmiarów: 1/2 "-60"



Grubość: STD, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160



Powierzchnia: podniesiona twarz i płaska powierzchnia, połączenie pierścieniowe



Gwintowane: NPT i BSP



Oznaczenie:XF ASME B16.5/ ASME B16.47 Ciśnienie Materiał Rozmiar RXX Grubość Ciepło Nr



Powłoka: czarna farba, żółta farba, ocynkowana ogniowo, ocynkowana na zimno i olejowa



Certyfikaty: ISO 9001, PED, AD2000 W0





ANSI B16.5 Wymiary kołnierzy



ASME B16.5 Class 150 Wymiary w MM

ASME B16.5 Class 150 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
WIĘC Otwór Identyfikacyjny
(SB)
Identyfikator otworu WN
(WB)
Śr.Podstawa piasty
(HB)
Śr.Hub Top
(HT)
SO LTH
(SL)
WN LTH
(WL)
1/2 3,50 0,38 1,38 4 0,62 2,38 0,88 0,62 1.19 0,84 0,56 1,81
3/4 3.88 0,44 1,69 4 0,62 2,75 1,09 0,82 1,50 1,05 0,56 2.00
1 4.25 0,50 2.00 4 0,62 3.12 1,36 1,05 1,94 1,32 0,62 2.12
11/4 4,62 0,56 2,50 4 0,62 3,50 1,70 1,38 2,31 1,66 0,75 2.19
11/2 5,00 0,62 2.88 4 0,62 3.88 1,95 1,61 2,56 1,90 0,81 2,38
2 6.00 0,69 3.62 4 0,75 4,75 2,44 2,07 3,06 2,38 0,94 2,44
21/2 7.00 0,81 4.12 4 0,75 5.50 2,94 2,47 3,56 2.88 1,06 2,69
3 7,50 0,88 5,00 4 0,75 6.00 3,57 3,07 4.25 3,50 1.12 2,69
31/2 8.50 0,88 5.50 8 0,75 7.00 4.07 3,55 4,81 4.00 1.19 2,75
4 9.00 0,88 6.19 8 0,75 7,50 4,57 4.03 5.31 4,50 1,25 2,94
5 10.00 0,88 7,31 8 0,88 8.50 5,66 5,05 6,44 5,56 1,38 3,44
6 11.00 0,94 8.50 8 0,88 9.50 6,72 6.07 7,56 6,63 1,50 3,44
8 13.50 1,06 10,62 8 0,88 11,75 8.72 7.98 9,69 8.63 1,69 3,94
10 16.00 1.12 12,75 12 1,00 14.25 10.88 10.02 12.00 10,75 1,88 3,94
12 19.00 1.19 15.00 12 1,00 17.00 12.88 12.00 14.38 12,75 2.12 4,44
14 21.00 1.31 16.25 12 1.12 18,75 14.14 13.25 15,75 14.00 2.19 4,94
16 23,50 1,38 18.50 16 1.12 21.25 16.16 15.25 18.00 16.00 2,44 4,94
18 25,00 1,50 21.00 16 1,25 22,75 18.18 17.25 19.88 18.00 2,62 5.44
20 27,50 1,62 23.00 20 1,25 25,00 20.20 19.25 22.00 20.00 2,81 5,62
22 29,50 1,75 25,25 20 1,38 27,25 22.22 21.25 24.25 22.00 3,07 5,82
24 32.00 1,81 27,25 20 1,38 29,50 24.25 23.25 26.12 24.00 3.19 5,94

WYMIARY SĄ W CALACH
Średnica otworu pod śrubę 1/8" większa niż średnica śruby



ANSI B16.5 Class 300 Wymiary kołnierza, ASME B16.5 Class 300 Wymiary kołnierza w mm

ASME B16.5 Class 300 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
WIĘC Otwór Identyfikacyjny
(SB)
Identyfikator otworu WN
(WB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
1/2 3,75 0,50 1,38 4 0,63 2,62 0,88 0,62 1,50 0,84 0,81 2.00
3/4 4,62 0,56 1,69 4 0,75 3,25 1,09 0,82 1,88 1,05 0,94 2.19
1 4,88 0,62 2.00 4 0,75 3,50 1,36 1,05 2.12 1,32 1,00 2,38
11/4 5.25 0,69 2,50 4 0,75 3.88 1,70 1,38 2,50 1,66 1,00 2,50
11/2 6.12 0,75 2.88 4 0,88 4,50 1,95 1,61 2,75 1,90 1.13 2,63
2 6,50 0,81 3.62 8 0,75 5,00 2,44 2,07 3,31 2,38 1,25 2,69
21/2 7,50 0,94 4.12 8 0,88 5,88 2,94 2,47 3,94 2.88 1,44 2,94
3 8.25 1,06 5,00 8 0,88 6,62 3,57 3,07 4,62 3,50 1,63 3,06
31/2 9.00 1.12 5.50 8 0,88 7.25 4.07 3,55 5.25 4.00 1,69 3,13
4 10.00 1.19 6.19 8 0,88 7,88 4,57 4.03 5,75 4,50 1,82 3,32
5 11.00 1.31 7,31 8 0,88 9.25 5,66 5,05 7.00 5,56 1,94 3.82
6 12.50 1,38 8.50 12 0,88 10,62 6,72 6.07 8.12 6,63 2.00 3.82
8 15.00 1,56 10,62 12 1,00 13.00 8.72 7.98 10.25 8.63 2,38 4,32
10 17.50 1,81 12,75 16 1.12 15.25 10.88 10.02 12,62 10,75 2,56 4,56
12 20,50 1,94 15.00 16 1,25 17,75 12.88 12.00 14,75 12,75 2.82 5,06
14 23.00 2,06 16.25 20 1,25 20,25 14.14 13.25 16,75 14.00 2,94 5,56
16 25,50 2.19 18.50 20 1,38 22.50 16.16 15.25 19.00 16.00 3.19 5.69
18 28,00 2,31 21.00 24 1,38 24,75 18.18 17.25 21.00 18.00 3,44 6.19
20 30,50 2,44 23.12 24 1,38 27,00 20.20 19.25 23.12 20.00 3.69 6,32
22 33,00 2,57 25,25 24 1,63 29.25 22.22 21.25 25,25 22.00 3,93 6,43
24 36,00 2,69 27,62 24 1,63 32.00 24.25 23.25 27,62 24.00 4.13 6.56

* W przypadku kołnierzy typu 21 średnica zewnętrzna piasty odpowiada w przybliżeniu zewnętrznej średnicy rury.
Uwaga : Wartość p/t z ASME B16.5 dotyczy tylko kołnierzy typu 05, 11, 12, 13 i 21 o średnicach nominalnych do DN 600 włącznie. Wartość p/t wszystkich innych kołnierzy powinna zostać uzgodniona między producentem a nabywca.



ANSI B16.5 Klasa 400 Wymiary kołnierza

ANSI B16.5 Class 400 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
WIĘC Otwór Identyfikacyjny
(SB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
1/2 3,75 0,56 1,38 4 0,63 2,62 0,88 1,5 0,84 0,88 2,06 *
3/4 4,62 0,62 1,69 4 0,75 3,25 1,09 1,88 1,05 1,00 2,25 *
1 4,88 0,69 2.00 4 0,75 3,50 1,36 2.12 1,32 1,06 2,44 *
11/4 5.25 0,81 2,50 4 0,75 3.88 1,70 2,50 1,66 1.12 2,62 *
11/2 6.12 0,88 2.88 4 0,88 4,50 1,95 2,75 1,90 1,25 2,75 *
2 6,50 1,00 3.62 8 0,75 5,00 2,44 3,31 2,38 1,44 2.88 *
21/2 7,50 1.12 4.12 8 0,88 5,88 2,94 3,94 2.88 1,62 3.12 *
3 8.25 1,25 5,00 8 0,88 6,62 3,57 4,62 3,50 1,81 3,25 *
31/2 9.00 1,38 5.50 8 1,00 7.25 4.07 5.25 4.00 1,94 3.38 *
4 10.00 1,38 6.19 8 1,00 7,88 4,57 5,75 4,50 2.00 3,50 *
5 11.00 1,50 7,31 8 1,00 9.25 5,66 7.00 5,56 2.12 4.00 *
6 12.50 1,62 8.50 12 1,00 10,62 6,72 8.12 6,63 2,25 4,06 *
8 15.00 1,88 10,62 12 1.12 13.00 8.72 10.25 8.63 2,69 4,62 *
10 17.50 2.12 12,75 16 1,25 15.25 10.88 12,62 10,75 2.88 4,88 *
12 20,50 2,25 15.00 16 1,38 17,75 12.88 14,75 12,75 3.12 5.38 *
14 23.00 2,38 16.25 20 1,38 20,25 14.14 16,75 14.00 3,31 5,88 *
16 25,50 2,50 18.50 20 1,50 22.50 16.16 19.00 16.00 3.69 6.00 *
18 28,00 2,62 21.00 24 1,50 24,75 18.18 21.00 18.00 3.88 6,50 *
20 30,50 2,75 23.12 24 1,62 27,00 20.20 23.12 20.00 4.00 6,62 *
22 33,00 2.88 25,25 24 1,75 29.25 22.22 25,25 22.00 4.25 6,75 *
24 36,00 3.00 27,25 24 1,88 32.00 24.25 27,62 24.00 4,50 6.88 *

Średnica otworu pod śrubę 1/8" większa niż średnica śruby



Wymiary kołnierza ANSI B16.5 klasy 600, wymiary kołnierza zaślepiającego ASME B16.5 klasy 600

ANSI B16.5 Class 600 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
WIĘC Otwór Identyfikacyjny
(SB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
1/2 3,75 0,56 1,38 4 0,63 2,62 0,88 1,50 0,84 0,88 2,06 *
3/4 4,62 0,62 1,69 4 0,75 3,25 1,09 1,88 1,05 1,00 2,25 *
1 4,88 0,69 2.00 4 0,75 3,50 1,36 2.12 1,32 1,06 2,44 *
11/4 5.25 0,81 2,50 4 0,75 3.88 1,70 2,50 1,66 1.12 2,62 *
11/2 6.12 0,88 2.88 4 0,88 4,50 1,95 2,75 1,90 1,25 2,75 *
2 6,50 1,00 3.62 8 0,75 5,00 2,44 3,31 2,38 1,44 2.88 *
21/2 7,50 1.12 4.12 8 0,88 5,88 2,94 3,94 2.88 1,62 3.12 *
3 8.25 1,25 5,00 8 0,88 6,62 3,57 4,62 3,50 1,81 3,25 *
31/2 9.00 1,38 5.50 8 1,00 7.25 4.07 5.25 4.00 1,94 3.38 *
4 10,75 1,50 6.19 8 1,00 8.50 4,57 6.00 4,50 2.12 4.00 *
5 13.00 1,75 7,31 8 1.12 10.50 5,66 7,44 5,56 2,38 4,50 *
6 14.00 1,88 8.50 12 1.12 11.50 6,72 8.75 6,63 2,62 4,62 *
8 16.50 2.19 10,62 12 1,25 13.75 8.72 10,75 8.63 3.00 5.25 *
10 20.00 2,50 12,75 16 1,38 17.00 10.88 13.50 10,75 3.38 6.00 *
12 22.00 2,62 15.00 20 1,38 19.25 12.88 15,75 12,75 3.62 6.12 *
14 23,75 2,75 16.25 20 1,50 20,75 14.14 17.00 14.00 3.69 6,50 *
16 27,00 3.00 18.50 20 1,63 23,75 16.16 19.50 16.00 4.19 7.00 *
18 29.25 3,25 21.00 20 1,75 25,75 18.18 21,50 18.00 4,62 7.25 *
20 32.00 3,50 23.00 24 1,75 28,50 20.20 24.00 20.00 5,00 7,50 *
22 34,25 3,75 25,25 24 1,88 30,63 22.22 26,25 22.00 5.25 7,75 *
24 37,00 4.00 27,25 24 2.00 33,00 24.25 28,25 24.00 5.50 8.00 *



ANSI B16.5 Klasa 900 Wymiary kołnierza

ANSI B16.5 Class 900 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
WIĘC Otwór Identyfikacyjny
(SB)
* Identyfikator otworu WN
(WB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
3 9.50 1,50 5,00 8 1,00 7,50 3,57 * 5,00 3,50 2.12 4.00
4 11.50 1,75 6.19 8 1,25 9.25 4,57 * 6.25 4,50 2,75 4,50
5 13.75 2.00 7,31 8 1,38 11.00 5,66 * 7,50 5,56 3.12 5,00
6 15.00 2.19 8.50 12 1,25 12.50 6,72 * 9.25 6,63 3.38 5.50
8 18.50 2,50 10,63 12 1,50 15.50 8.72 * 11,75 8.63 4.00 6,38
10 21,50 2,75 12,75 16 1,50 18.50 10.88 * 14.50 10,75 4.25 7.25
12 24.00 3.12 15.00 20 1,50 21.00 12.88 * 16.50 12,75 4,63 7,88
14 25,25 3.38 16.25 20 1,63 22.00 14.14 * 17,75 14.00 5.12 8.38
16 27,75 3,50 18.50 20 1,75 24.25 16.16 * 20.00 16.00 5.25 8.50
18 31,00 4.00 21.00 20 2.00 27,00 18.18 * 22.25 18.00 6.00 9.00
20 33,75 4.25 23.00 20 2.13 29,50 20.20 * 24.50 20.00 6.25 9,75
24 41,00 5.50 27,25 20 2,63 35,50 24.25 * 29,50 24.00 8.00 11.50





ANSI B16.5 Klasa 1500 Wymiary kołnierza

ANSI B16.5 Class 1500 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
Więc Bore ID
(SB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
1/2 4,75 0,88 1,38 4 0,88 3,25 0,88 1,50 0,84 1,25 2,38 *
3/4 5.12 1,00 1,69 4 0,88 3,50 1,09 1,75 1,05 1,38 2,75 *
1 5,88 1.12 2.00 4 1,00 4.00 1,36 2,06 1,32 1,62 2.88 *
11/4 6.25 1.12 2,50 4 1,00 4.38 1,70 2,50 1,66 1,62 2.88 *
11/2 7.00 1,25 2.88 4 1.12 4,88 1,95 2,75 1,90 1,75 3,25 *
2 8.50 1,50 3,63 8 1,00 6,50 2,44 4.12 2,38 2,25 4.00 *
21/2 9,62 1,62 4.13 8 1.12 7,50 2,94 4,88 2.88 2,50 4.12 *
3 10.50 1,88 5,00 8 1,25 8.00 - 5.25 3,50 - 4,62 *
4 12.25 2.12 6.19 8 1,38 9.50 - 6,38 4,50 - 4,88 *
5 14,75 2.88 7,31 8 1,63 11.50 - 7,75 5,56 - 6.12 *
6 15.50 3,25 8.50 12 1,50 12.50 - 9.00 6,63 - 6,75 *
8 19.00 3.62 10,63 12 1,75 15.50 - 11.50 8.63 - 8.38 *
10 23.00 4.25 12,75 12 2.00 19.00 - 14.50 10,75 - 10.00 *
12 26,50 4,88 15.00 16 2.12 22.50 - 17,75 12,75 - 11.12 *
14 29,50 5.25 16.25 16 2,38 25,00 - 19.50 14.00 - 11,75 *
16 32,50 5,75 18.50 16 2,63 27,75 - 21,75 16.00 - 12.25 *
18 36,00 6,38 21.00 16 2.88 30,50 - 23,50 18.00 - 12.88 *
20 38,75 7.00 23.00 16 3.12 32,75 - 25,25 20.00 - 14.00 *
24 46,00 8.00 27,25 16 3,63 39.00 - 30,00 24.00 - 16.00 *



ASME B16.5 Klasa 2500 Wymiary kołnierza

ANSI B16.5 Class 2500 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
1/2 5.25 1.19 1,38 4 0,88 3,50 1,69 0,84 1,56 2.88 *
3/4 5.50 1,25 1,69 4 0,88 3,75 2.00 1,05 1,69 3.12 *
1 6.25 1,38 2.00 4 1,00 4.25 2,25 1,32 1,88 3,50 *
11/4 7.25 1,50 2,50 4 1.12 5.13 2.88 1,66 2,06 3,75 *
11/2 8.00 1,75 2.88 4 1,25 5,75 3.12 1,90 2,38 4.38 *
2 9.25 2.00 3,63 8 1.12 6,75 3,75 2,38 2,75 5,00 *
21/2 10.50 2,25 4.13 8 1,25 7,75 4,50 2.88 3.12 5,62 *
3 12.00 2,62 5,00 8 1,38 9.00 5.25 3,50 - 6,62 *
4 14.00 3.00 6.19 8 1,63 10,75 6,50 4,50 - 7,50 *
5 16.50 3.62 7,31 8 1,88 12,75 8.00 5,56 - 9.00 *
6 19.00 4.25 8.50 8 2.12 14.50 9.25 6,63 - 10,75 *
8 21,75 5,00 10,63 12 2.12 17.25 12.00 8.63 - 12.50 *
10 26,50 6,50 12,75 12 2,63 21.25 14,75 10,75 - 16.50 *
12 30,00 7.25 15.00 12 2.88 24,38 17.38 12,75 - 18,25 *







Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500 7Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500 8Slip On Blind Lap Joint Socket Spawane Kołnierze rurowe BSP Gwintowane Klasa 600 900 1500 2500 9



Najczęściej zadawane pytania:



1. Jakie jest Twoje MOQ?
Zwykle nasze MOQ dla każdego rozmiaru to 1ton.Jeśli uważasz, że to za dużo, możemy szczegółowo omówić zgodnie z Twoimi wymaganiami.
2. Czy możesz zaoferować bezpłatną próbkę?
Tak, możemy dostarczyć bezpłatne próbki o długości 150m - 200m.
3. Jaki jest twój czas dostawy?
Dostarczymy w 30-45 dni
4. Czy można przyjmować mieszane produkty w jednym pojemniku?
Tak, na pewno akceptujemy.





Szczegóły kontaktu
Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Osoba kontaktowa: Miss. Mandy Liu

Tel: 0086 18903173335

Faks: 86-0317-6853077-6723871

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Inne produkty
