Szczegóły Produktu:
|
| Materiał: | STAL WĘGLOWA ST37.2, CS S235JR, P245GH, SS304/L, SS316/L | Typ kołnierza: | KOŁNIERZ WN, KOŁNIERZ SO, KOŁNIERZ ŚLEPY, KOŁNIERZ SW, KOŁNIERZ PŁYTOWY, KOŁNIERZ ŁĄCZNIKOWY |
|---|---|---|---|
| Standard: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA KLASA D, DIN, EN1092-1 | rozmiar: | 1/2 "DO 80", 0,5 CALI DO 80 CALI |
| Obróbka powierzchniowa: | MALOWANIE CZARNE, MALOWANIE ŻÓŁTE, CYNKOWANIE, OLEJ ANTYRDZENIOWY | KOŁNIERZ USZCZELNIAJĄCY: | TWARZ PODNIESIONA (RF), TWARZ PŁASKA (FF), TYP POŁĄCZENIA PIERŚCIENIOWEGO (RTJ) |

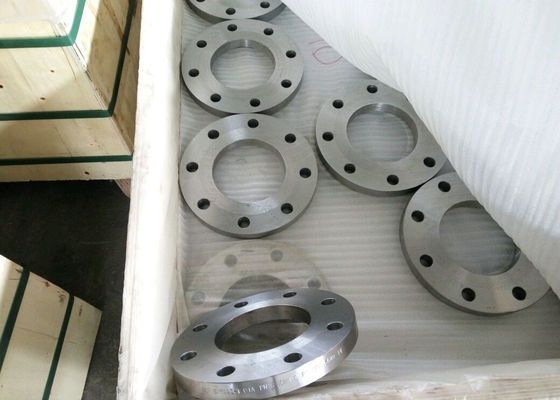

| Pakiet: | Skrzynie / palety ze sklejki morskiej | Termin cenowy: | FOB, CIF, CFR |
| Okres produkcyjny: | mniej niż 60 ton w ciągu 30 dni, ponad 60 ton 50 dni | Certyfikat: | PED, ISO |
| Ciśnienie kołnierza: | PN6, PN10, PN16, PN25, PN40, PN63, PN100 | ||
| High Light: | en 1092-1 typ 02 luźny kołnierz,st37.2 luźny kołnierz,luźny kołnierz pn16 |
||

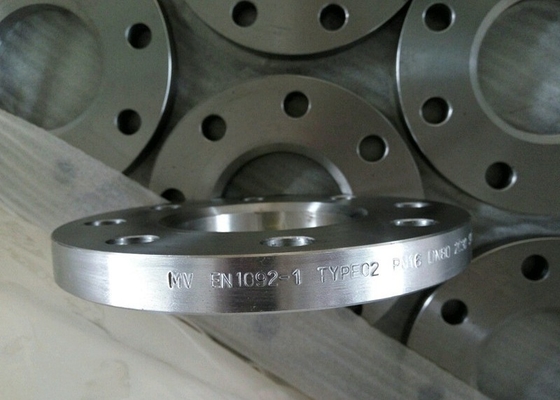

EN1092-1 Typ02 Kołnierz luźny Stal węglowa St37.2 S235JR Kołnierz PN16 Kołnierz Kołnierz Antykorozyjny
1, Niniejsza Norma Europejska dla jednej serii kołnierzy określa wymagania dla okrągłych kołnierzy stalowych w oznaczeniach PN 2,5 do PN 100 i średnicach nominalnych od DN 10 do DN 4000. Norma ta określa rodzaje kołnierzy i ich okładziny, wymiary.tolerancje.gwintowanie.rozmiary śrub.wykończenie powierzchni czołowej połączenia kołnierzowego.cechowanie.materiały.wskaźniki ciśnienia/temperatury i przybliżone masy kołnierzy.Norma ta nie dotyczy kołnierzy wykonanych z pręta przez toczenie ani kołnierzy typu 11, 12 i 13 wykonanych z materiału płytowego.
2, Odwołania normatywne Niniejsza Norma Europejska zawiera odesłania datowane lub niedatowane z innych publikacji.Te odniesienia normatywne są cytowane w odpowiednich miejscach w tekście, a publikacje są wymienione poniżej.W przypadku odniesień datowanych, późniejsze poprawki lub rewizje którejkolwiek z tych publikacji mają zastosowanie do niniejszej Normy Europejskiej tylko wtedy, gdy zostaną włączone do niej poprzez zmianę lub rewizję.W przypadku odniesień niedatowanych, atestowe wydanie publikacji odnosiło się do appiies (wraz z poprawkami).
| Materiał | : | 1. Stal nierdzewna ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 2. Stal węglowa ASTM/ASME A/SA105 A/SA105N i A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619 |
| Wymiar | : | EN 1092-1 |
| Rozmiar | : | DN10 ~ DN4000 |
| Ciśnienie | : | PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400 |
| Nr typu | : | Kołnierze płytowe typu 01 (nasuwane) do spawania, kołnierze luźne typu 02 z kołnierzem do przyspawania lub do docieranych końców rur, kołnierze luźne typu 04 z kołnierzem do spawania, kołnierze zaślepiające typu 05, kołnierze typu 11 do spawania, typu 12 Kołnierze z piastą do spawania, kołnierze z piastą typu 13, kołnierz integralny typu 21, kołnierz spawany na płycie typu 32, końcówka rury docieranej typu 33, kołnierz do spawania typu 34, szyjka do spawania typu 35, kołnierz do spawania typu 36 z długą szyjką, Typ 37 Tłoczony Kołnierz |
| Typ twarzy | : | A - Czoło płaskie (FF), B - Czoło podniesione (RF), C - Pióro, D - Rowek, E - Czop, F - Wgłębienie, G - Czop pierścienia O-ring, H - O'ring rowek |
| Powłoka | : | Farba antykorozyjna, czarna farba olejna, żółta przezroczysta, ocynkowana, cynkowana na zimno i na gorąco |
| ROZMIAR | MATERIAŁ | TYP KOŁNIERZOWY |
| 1/2"-80" | Stal nierdzewna | kołnierz szyjkowy do spawania |
| Poślizg na kołnierzu | ||
| kołnierz do spawania w gnieździe | ||
| Kołnierz łączący LAP | ||
| Kołnierz gwintowany | ||
| zaślepka | ||
| STAL WĘGLOWA, STAL NIERDZEWNA | kołnierz szyjkowy do spawania | |
| Poślizg na kołnierzu | ||
| kołnierz do spawania w gnieździe | ||
| Kołnierz łączący LAP | ||
| Kołnierz gwintowany | ||
| zaślepka | ||
| Uszczelnienie powierzchni kołnierzy | RF z ząbkowanym wykończeniem | |
| FF z 3 liniami wodnymi | ||
| FF z gładkim wykończeniem | ||
| RTJ (typ połączenia pierścieniowego) | ||
| FF z ząbkowanym wykończeniem | ||
| RF z liniami wodnymi |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
