Szczegóły Produktu:
|
| Rodzaj spawania: | spawane doczołowo | TYP ZAMOCOWANIA: | KOLANKO , TRÓJNIK , REDUKTOR , CZAPKA |
|---|---|---|---|
| Powłoka: | OLEJ ANTYRDZENIOWY, CZARNY LAKIER, OCYNKOWANY | Rozmiar: | 1/2"-80" |
| Materiał: | Stal węglowa, stal nierdzewna | Grubość: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Obróbka powierzchniowa: | Bezszwowe, spawane | Standard: | ASME B16.9 / B16.28 |
| High Light: | łączniki rurowe spawane doczołowo asme b16.9,łączniki rurowe spawane doczołowo wpb,kolano do spawania doczołowego asme b16.28 |
||
ASME B16.9 B16.28 Złączki do rur zgrzewanych doczołowo A234WPB Zatyczka redukcyjna do trójnika łokciowego
ASME B16,9obejmuje ogólne wymiary, tolerancje, wartości znamionowe, badania i oznaczenia dla produkowanych fabrycznie złączek do spawania doczołowego ze stali węglowej i stopowej o NPS 1/2 do 48 (DN 15 do 1200).Obejmuje kształtki o dowolnej możliwej do wykonania grubości ścianki.Norma ta nie obejmuje niskociśnieniowych złączek do spawania doczołowego odpornych na korozję.Patrz MSS SP-43, Złączki do spawania doczołowego ze stali nierdzewnej kutej.
Kolanka i powroty o małym promieniu, które wcześniej były zawarte wASME B16.28-1994, są zawarte w tym standardzie.
B16.9 należy stosować w połączeniu ze sprzętem opisanym w innych tomach norm serii ASME B16, a także z innymi normami ASME, takimi jak Kodeks kotła i zbiornika ciśnieniowego oraz Kodeks rurociągów B31.
Typ mocowania:

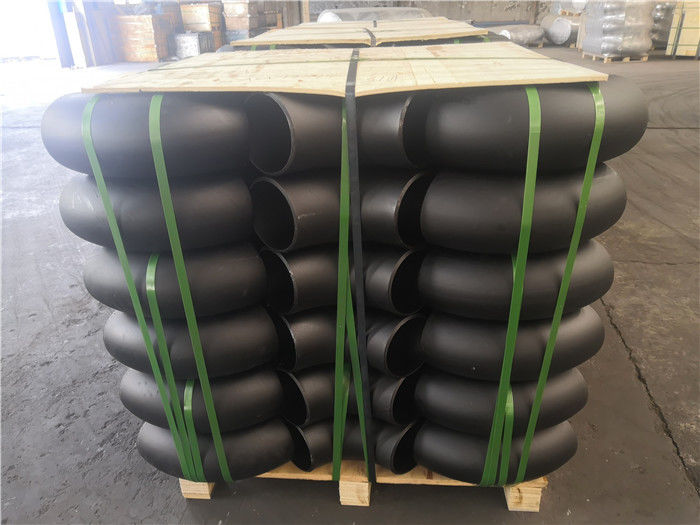

Łokieć LR (długi promień) SR (krótki promień) 45/60/90/180DEG;Zagięcie 3D/5D 45DEG/90DEG;

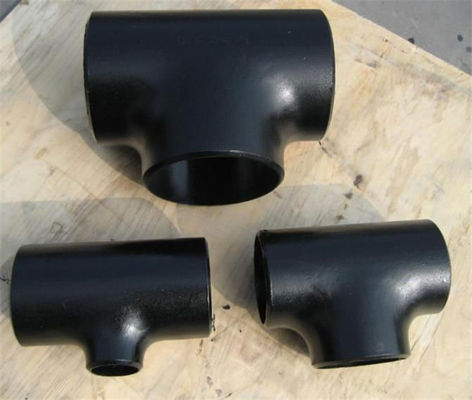

Trójnik, równy trójnik, trójnik redukcyjny, krzyż, siodło

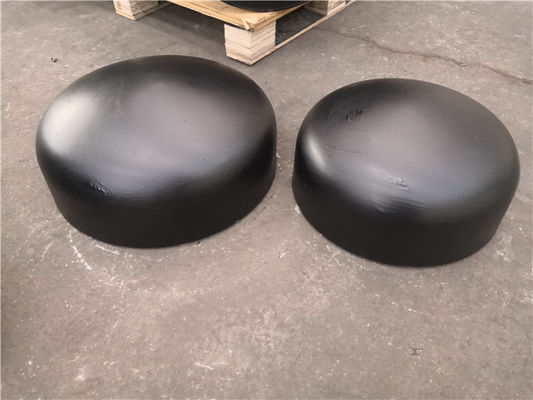

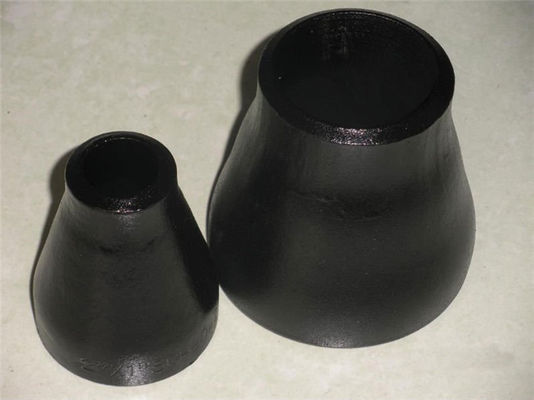

Reduktor Koncentryczny reduktor, mimośrodowy reduktor, zaślepka rury
Materiał:
stal węglowa ASTM A234 WPB, WP9, ASTM A420 gr.WPL6, ASTM A105, ASTM A694 F42-F70
stal nierdzewna ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| NPS | OD D |
90° Długi Rad Od środka do końca A |
45° Długi Rad Od środka do końca B |
90° 3D Od środka do końca A |
45° 3D Od środka do końca B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1,1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
