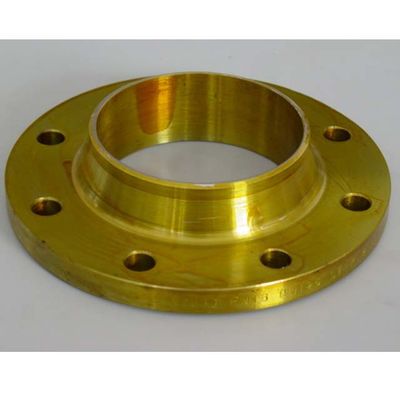

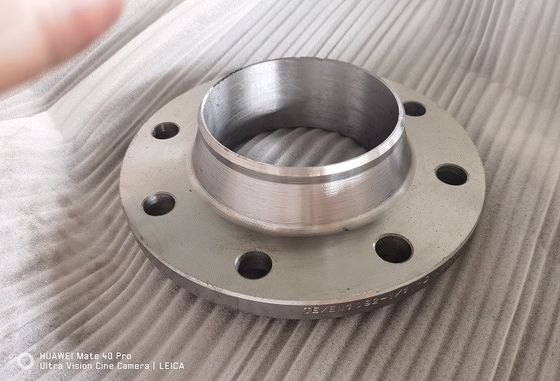

Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105

Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105
Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105 Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105 Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105 Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105

Duży Obraz :  Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: XF
Orzecznictwo: TUV , ISO9001
Numer modelu: ½" (15 NB) do 48" (1200NB) w 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Zapłata:
Minimalne zamówienie: 100 sztuk
Cena: --
Szczegóły pakowania: Brak fumigatu lub fumigatu ze sklejki / drewnianej palety lub skrzyni
Czas dostawy: 30 DNI-40 DNI
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 2000-3000 ton miesięcznie
Kontakt

Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105

Opis
Stal węglowa: ,S235JRG2,P245GH,P250GH,A105,SS400,SF440 Stal nierdzewna: F304 F304L F316 F316L
Rozmiar: 1/2" NB DO 48" NB Nacisk: 150 funtów, 300 funtów, 600 funtów, 900 funtów, 1500 funtów, 2500 funtów
Obróbka powierzchniowa: Olej antykorozyjny, przezroczysta / żółta / czarna farba antykorozyjna, cynk, ocynkowana ogniowo Uszczelka: Brak fumigatu lub fumigatu ze sklejki / drewnianej palety lub skrzyni
Stosowanie: Pole naftowe, offshore, system wodociągowy, przemysł stoczniowy, gaz ziemny, energia elektryczna, pr
High Light:

szyjka do spawania kołnierza sch40

,

szyjka do spawania kołnierza a105

,

kołnierz ansi wnrf;

ANSI B16.5 KLASA 150 KOŁNIERZ KOŁNIERZ DO SPAWANIA RURA STALOWA SCH40 A105 STAL WĘGLOWA I KOŁNIERZ KUTY ZE STALI NIERDZEWNEJ SS304



ASME/ANSI B16.5zapewnia

  • spawać szyjkę
  • poślizgnąć się na
  • spoina gniazdowa
  • gwintowany
  • staw biodrowy
  • ślepy

wymiary kołnierzy dla rur od 1/2" do 24" - w klasach od 150 do 2500. Należy zwrócić uwagę, że dane znamionowe są stopniowe z terminologią taką jakKlasa ASME xxxlubAPI xxxx.

Ogólnie rzecz biorąc, należy określić harmonogram (grubość) podłączonej rury, gdy jest ona spawana doczołowo z kołnierzem.Na połączenia spawane i gwintowane nie ma wpływu grubość ścianki i powinny one wymagać jedynie średnicy zewnętrznej.

Nominalny rozmiar rury
NPS
(cale)		 Klasa 150
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 cal = 25,4 mm
Nominalny rozmiar rury
NPS
(cale)		 Klasa 300
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Nominalny rozmiar rury
NPS
(cale)		 Klasa 400
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Nominalny rozmiar rury
NPS
(cale)		 Klasa 600
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Nominalny rozmiar rury
NPS
(cale)		 Klasa 900
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Nominalny rozmiar rury
NPS
(cale)		 Klasa 1500
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
Nominalny rozmiar rury
NPS
(cale)		 Klasa 2500
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2.88 24-3/8

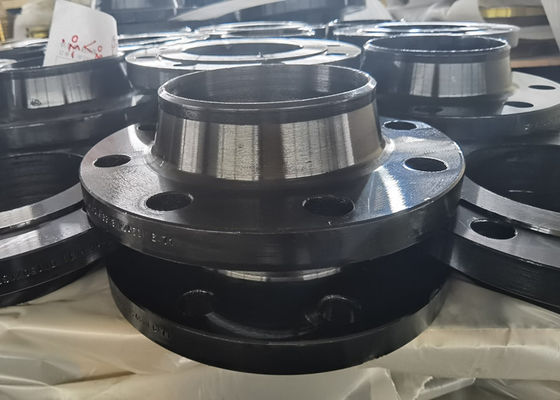

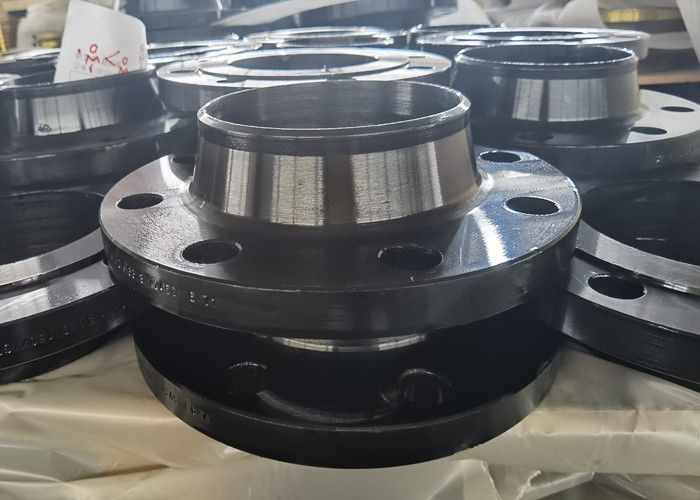

Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105 0Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105 1

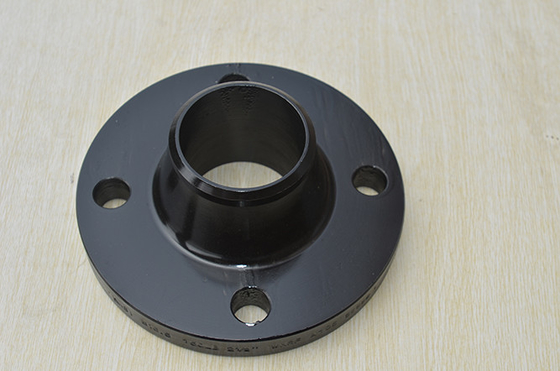

Ansi B16.5 Class 150 Kołnierz do spawania kołnierza Sch40 Rura A105 2



Etykietka:

Kołnierz ze stali węglowej ANSI B16.5,

ANSI B16.5 B16.47 KOŁNIERZ SORF,

KOŁNIERZ Wnrf 150lbs 300lbs 316l
