600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym

600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym
600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym 600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym 600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym 600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym

Duży Obraz :  600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: XF
Orzecznictwo: TUV , ISO9001
Numer modelu: ½" (15 NB) do 48" (1200NB) w 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Zapłata:
Minimalne zamówienie: 100 sztuk
Cena: --

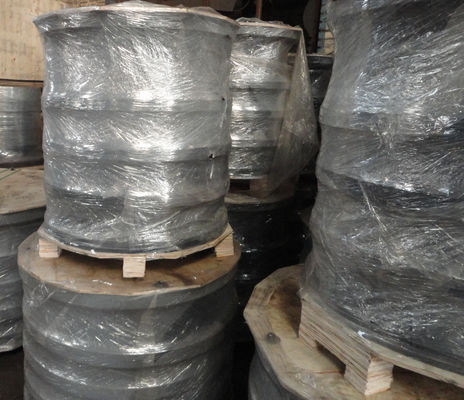

Szczegóły pakowania: Brak fumigatu lub fumigatu ze sklejki / drewnianej palety lub skrzyni
Czas dostawy: 30 DNI-40 DNI
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 2000-3000 ton miesięcznie
Kontakt

600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym

Opis
Stal węglowa: ,S235JRG2,P245GH,P250GH,A105,SS400,SF440 Stal nierdzewna: F304 F304L F316 F316L
Rozmiar: 1/2" NB DO 48" NB Nacisk: 150 funtów, 300 funtów, 600 funtów, 900 funtów, 1500 funtów, 2500 funtów
Obróbka powierzchniowa: Olej antykorozyjny, przezroczysta / żółta / czarna farba antykorozyjna, cynk, ocynkowana ogniowo Uszczelka: Brak fumigatu lub fumigatu ze sklejki / drewnianej palety lub skrzyni
Stosowanie: Pole naftowe, offshore, system wodociągowy, przemysł stoczniowy, gaz ziemny, energia elektryczna, pr
High Light:

600 funtów poślizgu ze stali nierdzewnej na kołnierzu

,

poślizg ze stali nierdzewnej ss304l na kołnierzu

,

poślizg ss na kołnierzu kuty

ANSI B16.5 CLASS 150 KOŁNIERZ SLIP NA STALI WĘGLOWEJ A105 I KOŁNIERZ KUTY ZE STALI NIERDZEWNEJ SS304L



ASME/ANSI B16.5zapewnia

  • spawać szyjkę
  • poślizgnąć się na
  • spoina gniazdowa
  • gwintowany
  • staw biodrowy
  • ślepy

wymiary kołnierzy dla rur od 1/2" do 24" - w klasach od 150 do 2500. Należy zwrócić uwagę, że dane znamionowe są stopniowe z terminologią taką jakKlasa ASME xxxlubAPI xxxx.

Ogólnie rzecz biorąc, należy określić harmonogram (grubość) podłączonej rury, gdy jest ona spawana doczołowo z kołnierzem.Na połączenia spawane i gwintowane nie ma wpływu grubość ścianki i powinny one wymagać jedynie średnicy zewnętrznej.

Nominalny rozmiar rury
NPS
(cale)		 Klasa 150
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 cal = 25,4 mm
Nominalny rozmiar rury
NPS
(cale)		 Klasa 300
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Nominalny rozmiar rury
NPS
(cale)		 Klasa 400
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Nominalny rozmiar rury
NPS
(cale)		 Klasa 600
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Nominalny rozmiar rury
NPS
(cale)		 Klasa 900
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Nominalny rozmiar rury
NPS
(cale)		 Klasa 1500
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
Nominalny rozmiar rury
NPS
(cale)		 Klasa 2500
Średnica
Kołnierz
(cale)		 Nie.
z
Śruby		 Średnica
Śruby
(cale)		 Średnica
Otwory na śruby
(cale)		 Śruba
Koło
(cale)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2.88 24-3/8



600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym 0600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym 1600 funtów Ss304l ze stali nierdzewnej z kutym kołnierzem ślizgowym 2
