Szczegóły Produktu:
|
| Materiał stalowy: | STAL WĘGLOWA A105/S235JR/ST37.5/STAL NIERDZEWNA SS316/L SS304/L | Obróbka powierzchniowa: | MALOWANIE CZARNE, MALOWANIE ŻÓŁTE, CYNKOWANIE, OLEJ ANTYRDZENIOWY |
|---|---|---|---|
| KOŁNIERZ USZCZELNIAJĄCY: | TWARZ PODNIESIONA (RF), TWARZ PŁASKA (FF), TYP POŁĄCZENIA PIERŚCIENIOWEGO (RTJ) | Pakiet: | Skrzynie / palety ze sklejki morskiej |
| Termin cenowy: | FOB, CIF, CFR | Okres produkcyjny: | mniej niż 60 ton w ciągu 30 dni, ponad 60 ton 50 dni |
| Certyfikat: | PED, ISO | Standard: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA KLASA D, D |
| Typ kołnierza: | KOŁNIERZ N, KOŁNIERZ SO, KOŁNIERZ ZAŚLEPIONY, KOŁNIERZ SW, KOŁNIERZ PŁYTOWY, KOŁNIERZ ŁĄCZNIKOWY | rozmiar: | 1/2 "DO 80", 0,5 CALI DO 80 CALI |
| High Light: | 0.5 inch forged stainless steel flanges,5 cala kute kołnierze ze stali nierdzewnej,a105 kute kołnierze ze stali nierdzewnej |
||

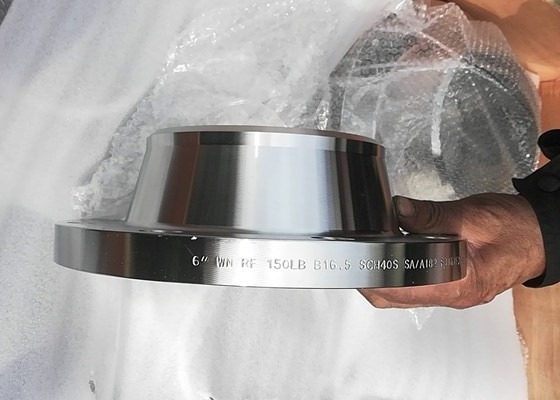

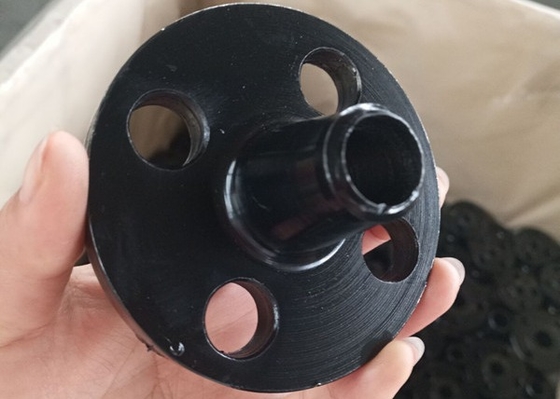

Kołnierz A105 Kołnierz ze stali kutej do spawania Kołnierz ślizgowy Kołnierz ślizgowy Kołnierz z kołnierzem do spawania
| ROZMIAR | MATERIAŁ | TYP KOŁNIERZOWY |
| 1/2"-80" | Stal nierdzewna | kołnierz szyjkowy do spawania |
| Poślizg na kołnierzu | ||
| kołnierz do spawania w gnieździe | ||
| Kołnierz łączący LAP | ||
| Kołnierz gwintowany | ||
| zaślepka | ||
| STAL WĘGLOWA, STAL NIERDZEWNA | kołnierz szyjkowy do spawania | |
| Poślizg na kołnierzu | ||
| kołnierz do spawania w gnieździe | ||
| Kołnierz łączący LAP | ||
| Kołnierz gwintowany | ||
| zaślepka | ||
| Uszczelnienie powierzchni kołnierzy | RF z ząbkowanym wykończeniem | |
| FF z 3 liniami wodnymi | ||
| FF z gładkim wykończeniem | ||
| RTJ (typ połączenia pierścieniowego) | ||
| FF z ząbkowanym wykończeniem | ||
| RF z liniami wodnymi |
| Kołnierz Normalna średnica. |
Kołnierz OD | Dziw.Kołnierza Min | Śr. z Centrum |
Średnica podniesionej twarzy | Długość Hub.Y | Nudziarz | Śr. sworzniowy Koło |
Śr. sworzniowy Otwory |
Numer rygli |
Śr.z Śruby (cal) |
KG | FUNT | |
| cal | dn | O | C | x | g | Y | b | pne | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15,70 | 22.40 | 60,50 | 15.80 | 4 | 1/2" | 0,4 | 0,9 |
| 3/4" | 20 | 98,50 | 12.70 | 38.10 | 42,90 | 15,70 | 27,70 | 69,90 | 15.80 | 4 | 1/2" | 0,7 | 1,5 |
| 1" | 25 | 108,00 | 14.20 | 49.30 | 50,80 | 17.50 | 34,50 | 79.30 | 15.80 | 4 | 1/2" | 0,8 | 1,8 |
| 1-1/4" | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 43,20 | 88,90 | 15.80 | 4 | 1/2" | 1.2 | 2,6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65,00 | 73,20 | 22.40 | 49,50 | 98,60 | 15.80 | 4 | 1/2" | 1,4 | 3.1 |
| 2" | 50 | 152,50 | 19.10 | 77,70 | 91,90 | 25.40 | 62,00 | 120,70 | 19.10 | 4 | 5/8" | 2,2 | 4,8 |
| 2-1/2" | 65 | 178.00 | 22.40 | 90,40 | 104,60 | 28.40 | 74,70 | 139,70 | 19.10 | 4 | 5/8" | 3,5 | 7,7 |
| 3" | 80 | 190,50 | 23,90 | 108,00 | 127.00 | 30.20 | 90,70 | 152,40 | 19.10 | 4 | 5/8" | 3,8 | 8.4 |
| 3-1/2" | 90 | 216.00 | 23,90 | 122,20 | 139,70 | 31.80 | 103,40 | 177,80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33.30 | 116,10 | 190,50 | 19.10 | 8 | 5/8" | 5,6 | 12,3 |
| 5" | 125 | 254.00 | 23,90 | 163,60 | 185,70 | 36,60 | 143,80 | 215,90 | 22.40 | 8 | 3/4" | 6,5 | 14,3 |
| 6" | 150 | 279,50 | 25.40 | 192.00 | 215,90 | 39,60 | 170,70 | 241,30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343,00 | 28.40 | 246,10 | 269,70 | 44,50 | 221,50 | 298,50 | 22.40 | 8 | 3/4" | 13 | 28,6 |
| 10" | 250 | 406,50 | 30.20 | 304,80 | 323,90 | 49.30 | 276,40 | 362.00 | 25.40 | 12 | 7/8" | 18,4 | 40 |
| 12" | 300 | 482,50 | 31.80 | 365,30 | 381.00 | 55,60 | 327,20 | 431,80 | 25.40 | 12 | 7/8" | 28,5 | 63 |
| 14" | 350 | 533,50 | 35.10 | 400,10 | 412,80 | 57,20 | 359,20 | 476,30 | 28,50 | 12 | 1" | 37,5 | 83 |
| 16" | 400 | 597.00 | 36,60 | 457,20 | 469,90 | 63,50 | 410,50 | 539,80 | 28,50 | 16 | 1" | 44,5 | 98 |
| 18" | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68.30 | 461,80 | 577,90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698,50 | 42,90 | 558,80 | 584,20 | 73,20 | 513,10 | 635,00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47,80 | 663,40 | 692,20 | 82,60 | 616.00 | 749,30 | 35.10 | 20 | 1 1/4" | 95 |
200 |
| ROZMIAR | D | C | T | K | A | F | Numer otworu | h | waga |
| 150# | |||||||||
| 1/2" | 89 | 22,4 | 11,5 | 60,5 | 35,1 | 1,6 | 4 | 15,8 | 0,45 |
| 3/4" | 99 | 27,7 | 13 | 70 | 42,9 | 1,6 | 4 | 15,8 | 0,64 |
| 1" | 108 | 34,5 | 14 | 79,5 | 50,8 | 1,6 | 4 | 15,8 | 0,81 |
| 1-1/4" | 117 | 43,2 | 16 | 89,5 | 63,5 | 1,6 | 4 | 15,8 | 1,06 |
| 1-1/2" | 127 | 49,5 | 17,5 | 98,5 | 73,2 | 1,6 | 4 | 15,8 | 1,37 |
| 2" | 152 | 62 | 19,5 | 120,5 | 91,9 | 1,6 | 4 | 19 | 2,14 |
| 2-1/2" | 178 | 74,7 | 22,5 | 139,5 | 104,6 | 1,6 | 4 | 19 | 3,37 |
| 3" | 190 | 90,7 | 24 | 152,5 | 127 | 1,6 | 4 | 19 | 3,92 |
| 4" | 229 | 116,1 | 24 | 190,5 | 157,2 | 1,6 | 8 | 19 | 5.35 |
| 5" | 254 | 143,8 | 24 | 216 | 185,7 | 1,6 | 8 | 22,2 | 5,91 |
| 6" | 279 | 170,7 | 25,5 | 241,5 | 215,9 | 1,6 | 8 | 22,2 | 7.06 |
| 8" | 343 | 221,5 | 29 | 298,5 | 269,7 | 1,6 | 8 | 22,2 | 11,58 |
| 10" | 406 | 276,4 | 30,5 | 362 | 323,9 | 1,6 | 12 | 25,4 | 15.11 |
| 12" | 483 | 327,2 | 32 | 432 | 381 | 1,6 | 12 | 25,4 | 23,35 |
| 14" | 533 | 359,2 | 35 | 476 | 412,8 | 1,6 | 12 | 28,5 | 31.18 |
| 16" | 597 | 410,5 | 37 | 540 | 469,9 | 1,6 | 16 | 28,5 | 39,70 |
| 18" | 635 | 461,8 | 40 | 578 | 533,4 | 1,6 | 16 | 31,8 | 42,54 |
| 20" | 698 | 513.1 | 43 | 635 | 584,2 | 1,6 | 20 | 31,8 | 53,66 |
| 24" | 813 | 616 | 48 | 749,5 | 692,2 | 1,6 | 20 | 35,1 | 75,70 |
| ROZMIAR | D | C | T | K | A | F | Numer otworu | h | waga |
| 300# | |||||||||
| 1/2" | 95 | 22,4 | 14,2 | 66,5 | 35,1 | 1,6 | 4 | 15,8 | 0,66 |
| 3/4" | 117 | 27,7 | 15,7 | 82,5 | 42,9 | 1,6 | 4 | 19,1 | 1.11 |
| 1" | 124 | 34,5 | 17,5 | 88,9 | 50,8 | 1,6 | 4 | 19,1 | 1,37 |
| 1-1/4" | 133 | 43,2 | 19,1 | 98,6 | 63,5 | 1,6 | 4 | 19,1 | 1,69 |
| 1-1/2" | 156 | 49,5 | 20,6 | 114,3 | 73,2 | 1,6 | 4 | 22,4 | 2,53 |
| 2" | 165 | 62 | 22,4 | 127 | 91,9 | 1,6 | 8 | 19,1 | 2.83 |
| 2-1/2" | 190 | 74,7 | 25,4 | 149,4 | 104,6 | 1,6 | 8 | 22,4 | 4.15 |
| 3" | 210 | 90,7 | 28,4 | 168,1 | 127 | 1,6 | 8 | 22,4 | 5,58 |
| 4" | 254 | 116,1 | 31,8 | 200,2 | 157,2 | 1,6 | 8 | 22,4 | 9.23 |
| 5" | 279 | 143,8 | 35,1 | 235 | 185,7 | 1,6 | 8 | 22,4 | 11,51 |
| 6" | 318 | 170,7 | 38,5 | 269,7 | 215,9 | 1,6 | 12 | 22,4 | 15,67 |
| 8" | 381 | 221,5 | 41,1 | 330,2 | 269,7 | 1,6 | 12 | 25,4 | 22.41 |
| 10" | 445 | 276,4 | 47,8 | 387,4 | 323,9 | 1,6 | 16 | 28,4 | 32.07 |
| 12" | 521 | 327,2 | 50,8 | 450,9 | 381 | 1,6 | 16 | 31,8 | 46.45 |
| 14" | 584 | 359,2 | 53,8 | 514,4 | 412,8 | 1,6 | 20 | 31,8 | 63,67 |
| 16" | 648 | 410,5 | 57,2 | 571,5 | 469,9 | 1,6 | 20 | 35,1 | 80,03 |
| 18" | 711 | 461,8 | 60,5 | 628,7 | 533,4 | 1,6 | 24 | 35,1 | 98,06 |
| 20" | 775 | 513.1 | 63,5 | 685.8 | 584,2 | 1,6 | 24 | 35,1 | 120,59 |
| 24" | 914 | 616 | 69,9 | 812,8 | 692,2 | 1,6 | 24 | 41,1 | 179.15 |
