Szczegóły Produktu:
|
| Stal węglowa: | A234WPB | Stal nierdzewna: | 304L, 316L |
|---|---|---|---|
| Rodzaj: | LR, SR | Stopień: | 45° 90° 180° |
| Powłoka: | Olej antykorozyjny, czarny obraz | ||
| High Light: | kolano z czarnej rury ze stali ocynkowanej,kolano ze stali astm a234 wpb,kolano ze stali węglowej a234 wpb; |
||
W zależności od kształtu występują proste i redukcyjne łokcie.
W zależności od kąta, zwykle występują kolanka 45 stopni, 90 stopni i 180 stopni.
W oparciu o promień, istnieją kolanka o dużym promieniu (1,5D) i krótkim promieniu (1D).
W celu połączenia można je podzielić na kolano do spawania kielichowego, kolanko do spoiny czołowej i gwintowane kolanko.

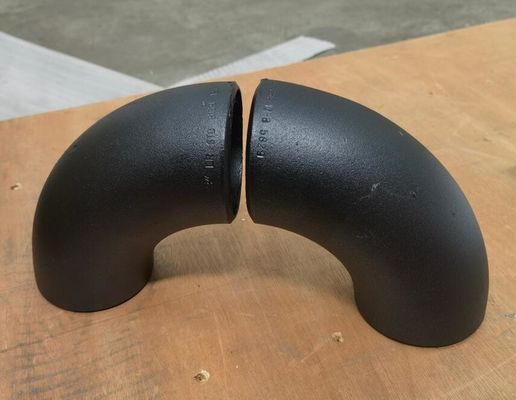

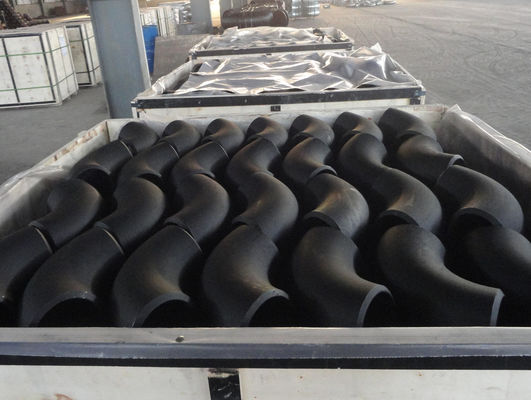

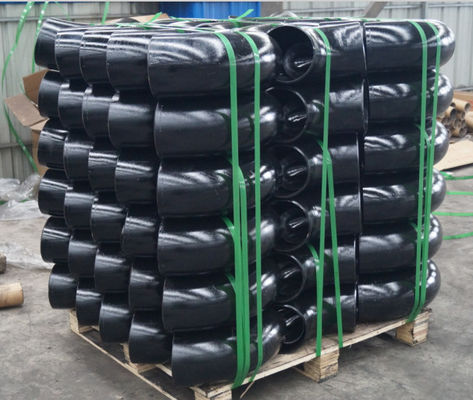

Oznaczyliśmy wszystkie łączniki ze stali węglowej za pomocą nazwy, gatunku, numeru ciepła, rozmiaru, grubości standardowej i harmonogramu.Po wykonaniu śrutowania, malowania i znakowania kolanka 90 stopni ASTM A234 WPB, nasi pracownicy owinęli je pianką z tworzywa sztucznego i zapakowali do drewnianych skrzyń lub palet.
Wyraźne etykiety są oznaczone na zewnątrz opakowania w celu łatwej identyfikacji ilości i identyfikatora produktu, z wielką ostrożnością podczas obsługi i transportu.
| NPS | OD D |
90° Długi Rad Od środka do końca A |
45° Długi Rad Od środka do końca b |
90° 3D Od środka do końca A |
45° 3D Od środka do końca b |
|---|---|---|---|---|---|
| 1/2 | 21,3 | 38 | 16 | ||
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1,1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Kolanko 45 stopni ze stali węglowej i kolano 90 stopni ze stali węglowej Wymiary podano w milimetrach, chyba że wskazano inaczej.Grubość ścianki (t) musi określić klient.
TOLERANCJE WYMIAROWE KOLAN DO SPAWANIA - 45° I 90° - LR I 3D - ASME B16.9
| Nominalny rozmiar rury | 1/2 do 2.1/2 | 3 do 3,1/2 | 4 | 5 do 8 |
| Średnica zewnętrzna przy skosie (D) |
+ 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
| Średnica wewnętrzna na końcu | 0,8 | 1,6 | 1,6 | 1,6 |
| Od środka do końca LR (A/B) | 2 | 2 | 2 | 2 |
| Od środka do końca 3D (A/B) | 3 | 3 | 3 | 3 |
| Nominalny rozmiar rury | 10 do 18 | 20 do 24 | 26 do 30 | 32 do 48 |
| Średnica zewnętrzna przy skosie (D) |
+ 4 - 3,2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Średnica wewnętrzna na końcu | 3.2 | 4,8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Od środka do końca LR (A/B) | 2 | 2 | 3 | 5 |
| Od środka do końca 3D (A/B) | 3 | 3 | 6 | 6 |
| Grubość ścianki (t) | Nie mniej niż 87,5% nominalnej grubości ścianki |
|||
ASTM A234 WPB Wymiary łokcia
Standard: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
Średnica: DN20 do DN1500/3/4” do 60”
Harmonogram: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Promień: krótki promień (SR) i długi promień (LR)
typu: Bezszwowe i spawane
Powierzchnia: czarny podkład, ocynkowany
