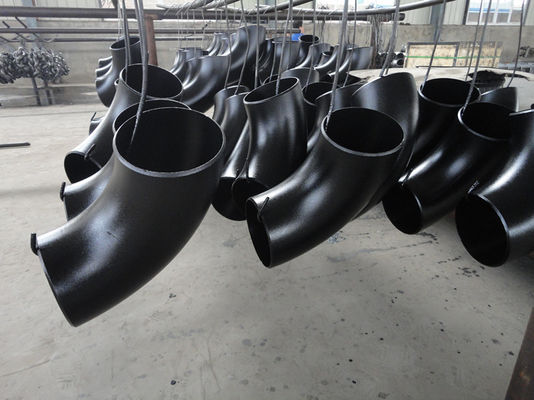

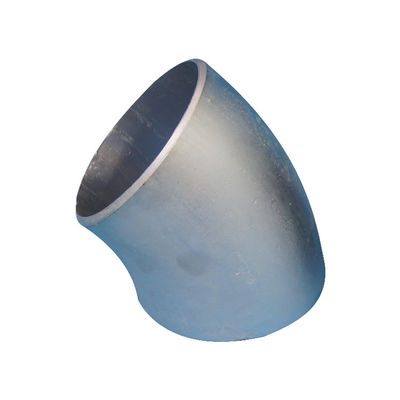

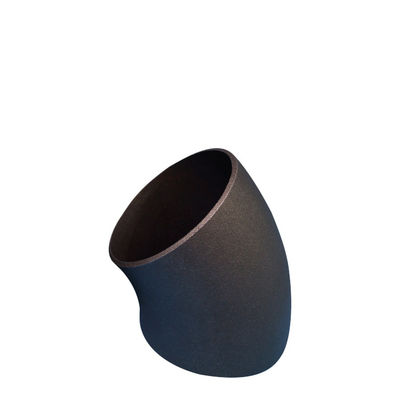

Złączka rurowa Asme B16 9 Kolanko reduktora Sch40 Sch80 Czarny olej przeciwrdzewny

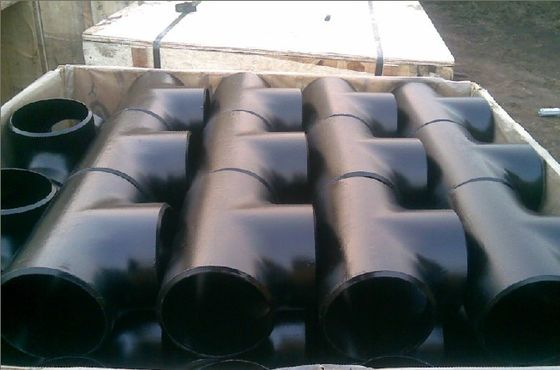

Kolanko do montażu rur B16.9; Trójnik; Reduktor; Zaślepka; Sch40; Sch80; Czarny; Olej antykorozyjny

Jedną z najczęstszych metod wytwarzania kolanek jest gięcie na gorąco z prostych rur stalowych.Po podgrzaniu rury stalowej w podwyższonej temperaturze, rura jest stopniowo dociskana, rozciągana, wyginana za pomocą wewnętrznych narzędzi trzpienia.Stosując gięcie trzpieniowe na gorąco można wyprodukować kolano bezszwowe o szerokim zakresie rozmiarów.Charakterystyki gięcia trzpieniowego silnie zależą od integralnego kształtu i wymiarów trzpienia.Zalety stosowania kolanek do gięcia na gorąco to mniejsze odchylenie grubości i większy promień gięcia niż inne metody gięcia.Tymczasem stosowanie gięcia zamiast prefabrykowanych gięć znacznie zmniejsza liczbę potrzebnych spoin.Zmniejsza to ilość wymaganej pracy oraz zwiększa jakość i użyteczność rur.Jednak gięcie na zimno to proces gięcia prostej rury stalowej w normalnych temperaturach w giętarce.Gięcie na zimno jest odpowiednie dla rur o średnicy zewnętrznej od 17,0 do 219,1 mm i grubości ścianki od 2,0 do 28,0 mm.Zalecany promień gięcia to 2,5 x Do.Zwykle przy promieniu gięcia 40D.Stosując gięcie na zimno, możemy uzyskać kolanka o małym promieniu, ale musimy zapakować wnętrze piaskiem, aby zapobiec marszczeniu.Gięcie na zimno to szybka i niedroga metoda gięcia.Jest to konkurencyjna opcja do produkcji rurociągów i części maszyn.

Proces produkcji spawanego łokcia (małe i duże)

Spawane kolanka wykonane są z blach stalowych, dzięki czemu nie są to kolanka stalowe bezszwowe.Użyj formy i dociśnij stalową płytkę do kształtu kolanka, a następnie zespawaj szew, aby uzyskać wykończenie stalowego kolanka.Jest to stara metoda produkcji łokci.W ostatnich latach kolanka o małych rozmiarach są teraz prawie produkowane z rur stalowych.Na przykład w przypadku kolanek o dużych rozmiarach bardzo trudno jest wyprodukować z rur stalowych kolanka o średnicy powyżej 36 cali.Tak więc jest zwykle wykonany ze stalowych płyt, dociskając płytę do kształtu półkola i spawając ze sobą dwie połówki.Ponieważ kolanka są wspawane w korpus, konieczna jest kontrola połączenia spawanego.Zwykle jako NDT używamy kontroli rentgenowskiej.

ASTM A234

Niniejsza specyfikacja obejmuje łączniki kute ze stali węglowej i stopowej o konstrukcji bezszwowej i spawanej.O ile w zamówieniu nie określono konstrukcji bezszwowej lub spawanej, każda z nich może zostać dostarczona według uznania dostawcy.Wszystkie spawane kształtki budowlane zgodnie z tą normą są dostarczane ze 100% radiografią.Zgodnie z ASTM A234 dostępnych jest kilka gatunków w zależności od składu chemicznego.Wybór będzie zależał od materiału rury podłączonej do tych łączników.

Niektóre gatunki dostępne w ramach tej specyfikacji i odpowiadającej specyfikacji materiału podłączonych rur są wymienione poniżej:

ASTM A403

Niniejsza specyfikacja obejmuje dwie ogólne klasy, WP i CR, kutych kształtek ze stali nierdzewnej austenitycznej o konstrukcji bezszwowej i spawanej.
Złączki klasy WP są produkowane zgodnie z wymaganiami ASME B16.9 i ASME B16.28 i są podzielone na trzy podklasy w następujący sposób:

• WP – S Wyprodukowane z bezszwowego produktu bezszwową metodą produkcji.
• WP – W Łączniki te zawierają spoiny, a wszystkie spoiny wykonane przez producenta łączników, w tym spoinę początkową rury, jeśli rura była spawana z dodatkiem materiału wypełniającego, są poddawane radiogramom.Jednak nie wykonuje się radiografii dla początkowej spoiny rury, jeśli rura była spawana bez dodatku materiału wypełniającego.
• WP-WX Te łączniki zawierają spoiny i wszystkie spoiny wykonane przez producenta łącznika lub przez producenta materiału wyjściowego są poddawane radiografii.

Złączki klasy CR produkowane są zgodnie z wymaganiami MSS-SP-43 i nie wymagają badań nieniszczących.

Zgodnie z ASTM A403 dostępnych jest kilka gatunków w zależności od składu chemicznego.Wybór będzie zależał od materiału rury podłączonej do tych łączników.Niektóre gatunki dostępne w ramach tej specyfikacji i odpowiadającej specyfikacji materiału podłączonych rur są wymienione poniżej:

ASTM A420

Niniejsza specyfikacja obejmuje łączniki kute ze stali węglowej i stopowej o konstrukcji bezszwowej i spawanej, przeznaczone do pracy w niskich temperaturach.Obejmuje cztery klasy WPL6, WPL9, WPL3 i WPL8 w zależności od składu chemicznego.Kształtki WPL6 poddawane są próbie udarności w temp. – 50°C, WPL9 w temp. -75°C, WPL3 w temp. -100°C i WPL8 w temp. -195°C.

Dopuszczalne ciśnienia znamionowe dla kształtek można obliczyć jak dla prostych rur bez szwu zgodnie z zasadami określonymi w odpowiednim rozdziale ASME B31.3.

Grubość ścianki rury i rodzaj materiału powinny być takie, z jakimi zostały zamówione łączniki, a ich identyfikacja na łącznikach zamiast oznaczeń ciśnienia znamionowego.
