Szczegóły Produktu:
|
| Materiał: | stal węglowa i stal nierdzewna | Obróbka powierzchniowa: | Lekki olej ,ocynkowany |
|---|---|---|---|
| Nacisk: | 600kpa 1000kpa 1600kpa 2500kpa | Rodzaj: | WIĘC, ŚLEPA |
| rozmiar: | DN15-DN600 | ||
| High Light: | 1600kpa 2500kpa Tabela D Kołnierz,1600kpa Tabela E Kołnierz,2500kpa Tabela D Kołnierz |
||

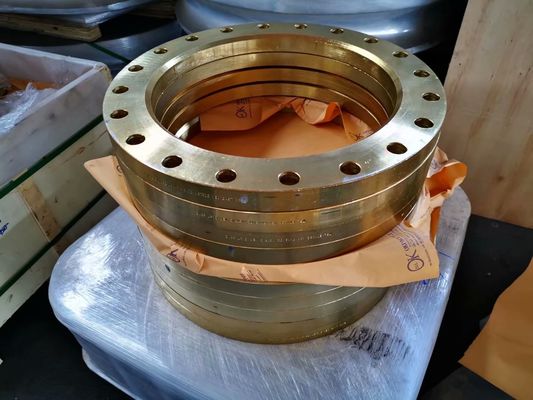

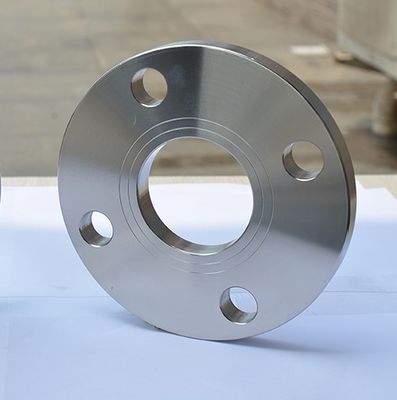

SABS 1123 KOŁNIERZ PŁYTOWY 600kpa 1000kpa 1600kpa 2500kpa TABELA D TABELA E KOŁNIERZ ZE STALI WĘGLOWEJ
|
STANDARD
|
Rodzaj |
Nacisk |
Materiał | rozmiar |
Proces |
Powierzchnia leczenie |
|
SABS1123
|
WIĘC, ŚLEPA |
600kpa 1000kpa 1600kpa 2500kpa |
Stal węglowa Stal nierdzewna |
DN15-DN600 |
KUTY, KUCIE |
Żółta farba Lekki olej |
SABS 1123 Kołnierze
SABS 1123 Kołnierze
| Nominalny nacisk 1000 kPa 1000/2 = Tabela 9 1000/4 = Tabela 11 1000/3 = Tabela 10 1000/8 = Tabela 13 | ||||||||||||||||||
| Nie m. Rozmiar |
Rura OD D1 |
Kołnierz | Uniesiony Twarz |
Sworzniowy |
Wiercenie | Szyja | Szef | |||||||||||
| D | b | b1 | b2 | b3 | h | h1 | D4 | F | Nie. | D2 | k | D3 | h2 | r | D5 | |||
| 10 | 17,2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21,3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26,9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33,7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42,4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48,3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60,3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76,1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88,9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114,3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139,7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168,3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193,7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219,1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244,5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273,0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323,9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355,6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406,4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559,0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609,6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
Materiał
1) Stal węglowa P245GH, P250GH, S235 i stal nierdzewna SS304, SS316, SS316L
Powierzchnia antykorozyjna:
Powierzchnia antykorozyjna 1: Lekki olej antykorozyjny
Powierzchnia antykorozyjna 2: Powłoka z czarnej farby
Powierzchnia antykorozyjna 3: Żółta powłoka lakiernicza
Powierzchnia antykorozyjna 4: ocynkowana (ocynkowana ogniowo lub elektrolitycznie)
Połącz twarz:
Powierzchnia 1: gładkie wykończenie
Powierzchnia 2: ząbkowane spiralnie
Powierzchnia 3: Dwa lub trzy rowki (Linie wodne)
(Powierzchnia podniesiona=RF ,Powierzchnia płaska=FF)
Warunki:
1) Płatność: nieodwołalna akredytywa na widok lub T / T, D / P
2) Termin dostawy FOB China Port lub CIF Buyer's Port

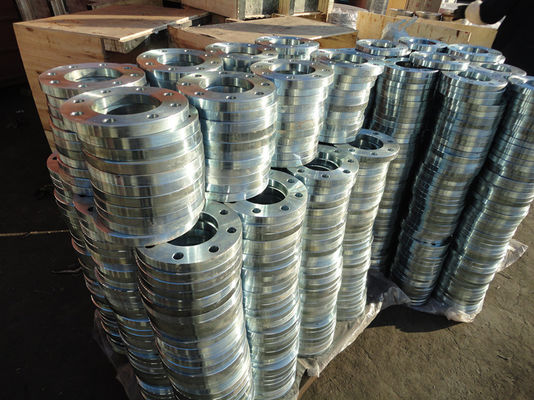

3) Pakowanie: paleta / skrzynka ze sklejki
Kontakt:
Kierownik sprzedaży: Grace Zhang
HEBEI XINFENG KOŁNIERZ WYSOKOCIŚNIENIOWY I MONTAŻ RUR CO.,LTD.
Add.: Hrabstwo Mencun, miasto Cangzhou, prowincja Hebei, Chiny 061400
Telefon komórkowy: 86 18031772015 (wechat, WhatsApp)
Tel: 86-317-6725755
E-mail: info4@hbxfgj.com
Skype: cangzhouzhangnan
Najczęściej zadawane pytania:
1. Jakie jest Twoje MOQ?
Zwykle nasze MOQ dla każdego rozmiaru to 1ton.Jeśli uważasz, że to za dużo, możemy szczegółowo omówić zgodnie z Twoimi wymaganiami.
2. Czy możesz zaoferować bezpłatną próbkę?
Tak, możemy dostarczyć bezpłatne próbki o długości 150m - 200m.
3. Jaki jest twój czas dostawy?
Dostarczymy w 30-45 dni
4. Czy można przyjmować mieszane produkty w jednym pojemniku?
Tak, na pewno akceptujemy.
