Szczegóły Produktu:
|
| produkt: | Stalowa bezszwowa złączka do rur zgrzewanych doczołowo | Standard: | ASME B16.9/B16.28 |
|---|---|---|---|
| Rodzaj montażu: | Kolanko, koszulka, reduktor, czapka, krzyż | Materiał: | Stal węglowa ASTM A234WPB, stal nierdzewna SS304, SS316, SS321 |
| grubość ściany: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60,sch80, sch100,sch120, sch160, sch xxs | Powłoka pokrywająca powierzchnię: | Czarna powłoka lakiernicza, powłoka olejowa odporna na rdzę, ocynkowana na zimno i ocynkowana ogniow |
| High Light: | Złączka stalowa asme b16 9 kolano,spawanie doczołowe asme b16 9 kolano,reduktor kolanka B16.28 |
||

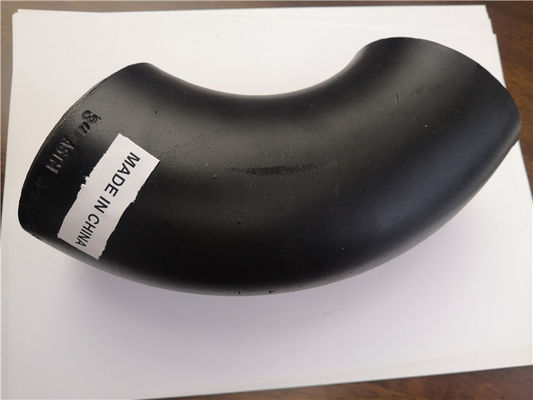

ŁĄCZNIK STALOWY ASME B16.9 / B16.28
Zgrzewanie doczołowe łokciowe z redukcją zgięcia krzyżowego siodełkaASTM A234WPB
| Standard | ASME B16.9 / B16.28 |
| Typ dopasowania |

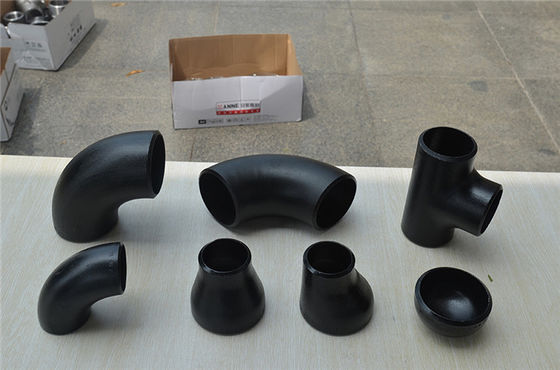

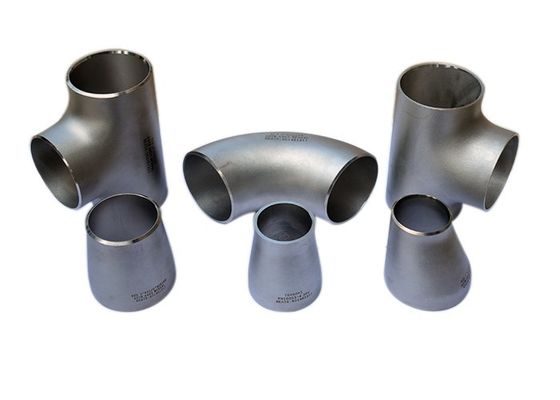

Łokieć LR (długi promień) SR (krótki promień) 45/60/90/180DEG; 3D / 5D Bend 45DEG / 90DEG; trójnik, równy trójnik, trójnik redukcyjny, krzyż, siodło; reduktor koncentryczny reduktor, mimośrodowy reduktor, zaślepka rury |
| grubość ściany |
SCH5, SC5S, SCH10, SCH10S, SCH20,SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS |
| Zakres rozmiarów | Typ bez szwu od 1/2 "do 24";4 "-72" typ w kształcie szpilki |
| Formularz | bezszwowe i wedled |
| Materiał |
stal węglowa ASTM A234 WPB, WP9, ASTM A420 gr.WPL6, ASTM A105, ASTM A694 F42-F70 |
| stal nierdzewna ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404 | |

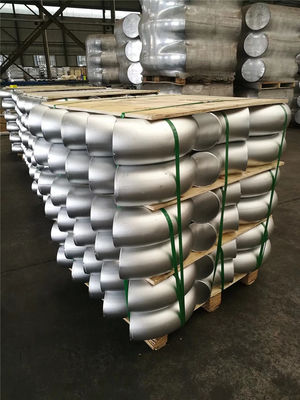

| Uszczelka | pudełko kartonowe o małych rozmiarach do 2", skrzynie lub paleta ze sklejki zdatnej do żeglugi; |
NORMY GRUBOŚCI ŚCIAN ZE STALI WĘGLOWEJ
| Nominalny rozmiar rury | Średnica zewnętrzna | Nominalna grubość ścianki | |||||||||||||||||
| ZA | b | JAK JA | JIS | HAŁAS | JIS(1) | DIN(2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2" | 21,3 | 21,7 | 21,3 | 2,8 | 2,0 | 2.11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7.47 | |||||
| 20 | 3/4" | 26,7 | 27,2 | 26,9 | 2,8 | 2,3 | 2.11 | 2,41 | 2.87 | 2.87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1" | 33,4 | 34,0 | 33,7 | 3.2 | 2,6 | 2,77 | 2,90 | 3.38 | 3.38 | 4,55 | 4,55 | 6,35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42,7 | 42,4 | 3,5 | 2,6 | 2,77 | 297 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9.70 | |||||
| 40 | 1 1/2" | 48,3 | 48,6 | 48,3 | 3,5 | 2,9 | 2,77 | 3,18 | 3.68 | 3.68 | 5,08 | 5,08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60,3 | 60,5 | 60,3 | 3,8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2" | 73,0 | 76,3 | 76,1 | 4.2 | 2,9 | 3,05 | 4,78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88,9 | 89,1 | 88,9 | 4.2 | 3.2 | 3,05 | 4,78 | 5.49 | 5.49 | 7,62 | 7,62 | 11.13 | 15.24 | |||||
| 90 | 3-1/2" | 101,6 | 101,6 | — | 4.2 | — | 3,05 | 4,78 | 5,74 | 5,74 | 8.08 | 8.08 | - | — | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3,6 | 3,05 | 4,78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5" | 141,3 | 139,8 | 139,7 | 4,5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15,99 | 19.05 | ||||
| 150 | 6" | 168,3 | 165,2 | 168,3 | 5.0 | 4,5 | 3.40 | 4,5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21,95 | |||
| 200 | 8" | 219,1 | 216,3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20,62 | 23.01 | 22.23 |
| 250 | 10" | 273,1 | 267,4 | 273,0 | 6,6 | 6,3 | 4.19 | 6,35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28,58 | 25.40 |
| 300 | 12" | 323,9 | 328.9 | 323,9 | 6,9 | 7,1 | 4,57 | 6,35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28,58 | 33,32 | 25.40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7,9 | 8,0 | 6,35 | 7,92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16" | 406,4 | 406,4 | 406,4 | 7,9 | 8,8 | 6,35 | 7,92 | 9.53 | 9.53 | 12.70 | 16,66 | 12.70 | 21.44 | 26.19 | 30,96 | 36,53 | 40,49 | |
| 450 | 18" | 457.2 | 457.2 | 457,0 | 7,9 | 10,0 | 6,35 | 7,92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7,9 | 11,0 | 6,35 | 9.53 | 1270 | 9.53 | 15.09 | 20,62 | 12.70 | 26.19 | 32,54 | 38.10 | 44,45 | 50,01 | |
| 550 | 22" | 558,8 | 558,8 | - | - | 6,35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24" | 609,6 | 609,6 | 610,0 | 12,5 | 6,35 | 9.53 | 14.27 | 9.53 | 17.48 | 24,61 | 12.70 | 30,96 | 38,89 | 46.02 | 52,37 | 59,54 | ||
| 650 | 26" | 660,4 | 660,4 | - | - | 7,92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711,0 | 125 | 7,92 | 1270 | 15,88 | 9.53 | — | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | — | 7,92 | 12.70 | 15,88 | 9.53 | — | 12.70 | — | - | — | - | ||||
| 800 | 32" | 812,8 | 812,8 | 813,0 | 12,5 | 7,92 | 12.70 | 15,88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | 863,6 | 863,6 | — | - | 7,92 | 12.70 | 15,88 | 9.53 | 17.48 | 12.70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914,4 | 914,4 | 914,0 | 12,5 | 7,92 | 12.70 | 15,88 | 9.53 | 19.05 | 12.70 | — | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | — | — | — | 9.53 | — | 12.70 | - | |||||||
| 1000 | 40" | 1016,0 | 1016,0 | 1016,0 | 12,5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44" | 1117,6 | 1117,6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46" | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219.2 | 1219.2 | 1220,0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
