Szczegóły Produktu:
|
| Standard: | ASME B16.9, DIN2617, JIS | rozmiar: | 1/2 "-80" |
|---|---|---|---|
| Materiał: | A234 WPB SS304/314L SS316/316L | Powłoka: | Czarna farba, olej, ocynkowana na zimno i ocynkowana na gorąco |
| Pakiet: | Skrzynie i palety ze sklejki | Grubość: | STD, SCH40, SCH80, SCH120, SCH160,DIN,JIS |
| Certyfikat: | ISO9001, PED I AD2000 W0 EN10204 3.1 | ||
| High Light: | DIN2617 4-calowa nasadka do rur stalowych,nakładki ze stali nierdzewnej Asme B16.9,2-calowa nasadka do rur ocynkowanych STD |
||
Asme B16.9 Din2617 Jis, En, Std Sch40 Sch80 Sch160 Bezszwowa czarna farba do mocowania czapek

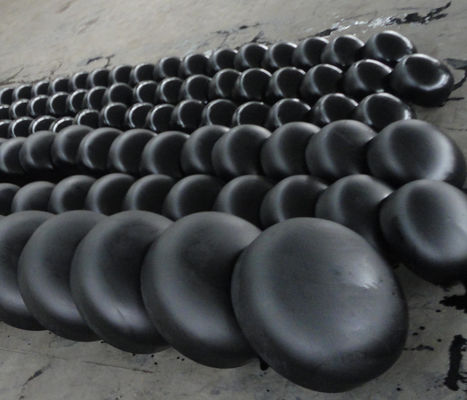

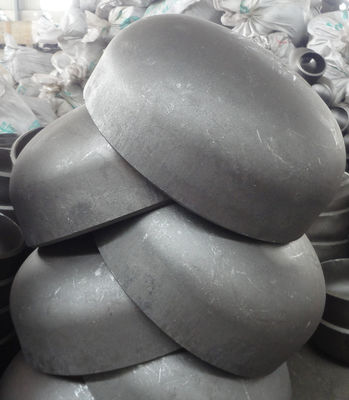

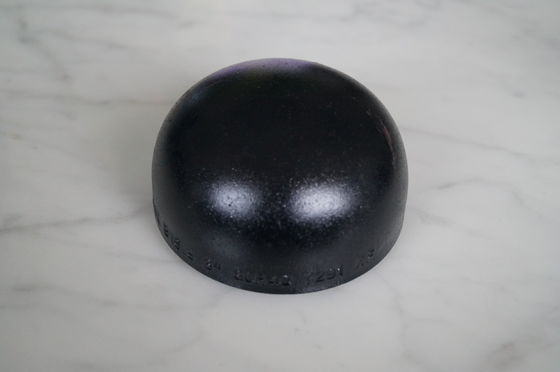

DOPASOWANIE CZAPKI
Lista specyfikacji
| Nazwa produktu | Czapka ze stali węglowej / stali nierdzewnej |
| Rozmiar | 1/2 "-80" bez szwu |
| Standard | ANSI B16.9, EN10253-2, DIN2617, JIS B2311, |
| grubość ściany | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS itp. |
| Rodzaj | Bezszwowe i spawane |
| Koniec | Koniec ukosowania/BE/buttweld |
| Powierzchnia | kolor naturalny, lakierowany, czarny obraz, olej antykorozyjny itp. |
| Materiał |
Stal węglowa: A234WPB, A420WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH itp. |
| Stal rurociągowa: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 itp. | |
| Stal stopowa Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 itp. | |
| Podanie |
Przemysł petrochemiczny; przemysł lotniczy i kosmiczny; przemysł farmaceutyczny; wydech gazu; elektrownia; budowa statków; uzdatnianie wody itp. |
| Zalety | gotowy magazyn, szybszy czas dostawy; dostępne we wszystkich rozmiarach, zindywidualizowane; wysoka jakość |
KOD FOSTD - FOXS |
ŚREDNICA NOMINALNA |
ŚCIANA GR.S MM |
WYSOKOŚĆH MM |
WAGA TEORETYCZNA KG |
|||
|---|---|---|---|---|---|---|---|
GŁOSOWANIE. |
D MM |
STD |
XS |
STD |
XS |
||
5 |
1/2 |
21,34 |
2,77 |
3,73 |
25,4 |
0,03 |
- |
7 |
3/4 |
26,67 |
2.87 |
3,91 |
25,4 |
0,06 |
0,08 |
10 |
1 |
33,40 |
3.38 |
4,55 |
38,1 |
0,10 |
0,14 |
12 |
1'' 1/4 |
42,16 |
3,56 |
4,85 |
38,1 |
0,14 |
0,18 |
15 |
1'' 1/2 |
48,26 |
3.68 |
5,08 |
38,1 |
0,16 |
0,23 |
20 |
2 |
60,32 |
3,91 |
5.54 |
38,1 |
0,27 |
0,32 |
25 |
2'' 1/2 |
73.02 |
5.16 |
7.01 |
38,1 |
0,41 |
0,45 |
30 |
3 |
88,90 |
5.49 |
7,62 |
50,8 |
0,65 |
0,82 |
40 |
4 |
114.30 |
6.02 |
8.56 |
63,5 |
1.15 |
1,54 |
50 |
5 |
141,30 |
6.55 |
9.52 |
76,2 |
1,90 |
2,59 |
60 |
6 |
168,27 |
7.11 |
10.97 |
88,9 |
2,92 |
4.10 |
80 |
8 |
219.07 |
8.18 |
12.70 |
101,6 |
5.07 |
7,3 |
100 |
10 |
273 |
9.27 |
12.70 |
127 |
9,1 |
12,0 |
120 |
12 |
323,9 |
9.52 |
12.70 |
152 |
13,6 |
17,0 |
140 |
14 |
355,6 |
9.52 |
12.70 |
165 |
14,42 |
19,8 |
160 |
16 |
406,4 |
9.52 |
12.70 |
178 |
18,86 |
25,89 |
180 |
18 |
457.2 |
9.52 |
12.70 |
203 |
27,65 |
36,52 |
200 |
20 |
508 |
9.52 |
12.70 |
229 |
35,60 |
46,98 |
240 |
24 |
609,6 |
9.52 |
12.70 |
267 |
46 |
64,60 |
| CZAPKI - wymiar ANSI B 16.9 | |||
| cale | mm | Wysokość | |
| re | mi | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| Wymiar w mm | |||
| TOLERANCJE WYMIAROWE – ZATYCZKI DO RUR SS | ||||
| Do wszystkich okuć | Czapki | |||
| Nominalny rozmiar rury (NPS) | Ø zewnętrzna przy skosie | Wewnątrz Ø na końcu | Grubość ściany t / t1 |
Całkowita długość E |
| 1/2 do 2 1/2 | 1 | 0,8 | Nie | 4 |
| 3 i 3 1/2 | 1 | 1,6 | mniej | 4 |
| 4 | +2 -1 | 1,6 | niż | 4 |
| 5 i 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | nominalny | 7 |
| 10 | +4 -3 | 3,2 | łaskotanie | 7 |
| 12 i 18 | +4 -3 | 3,2 | 7 | |
| 20 do 24 | +6 -5 | 4,8 | 7 | |
| 26 i 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
1. kim jesteśmy?
Mamy siedzibę w Hebei w Chinach, począwszy od 1986 roku, sprzedajemy kołnierze i złączki rurowe sprzedawane na całym świecie.
2. jak możemy zagwarantować jakość?
Zawsze próbka przedprodukcyjna przed masową produkcją;
Zawsze ostateczna kontrola przed wysyłką;
3. co możesz u nas kupić?

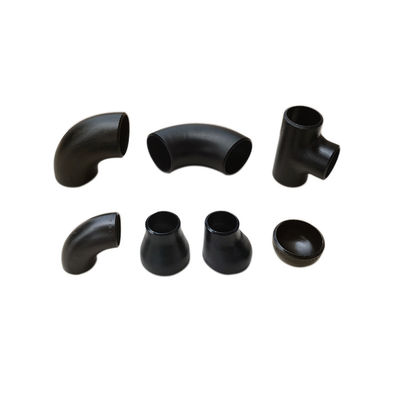

Kołnierz kuty, złączka, złączka kuta, rura bezszwowa.
4. jakie usługi możemy świadczyć?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FCA, DDP, DDU, ekspresowa dostawa, DAF；
Akceptowana waluta płatności: USD, EUR, CNY;
Akceptowany typ płatności: T / T, L / C, D / PD / A, MoneyGram, karta kredytowa, PayPal, Western Union, gotówka, Escrow;
Używany język: angielski, chiński, arabski, francuski;
