DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy

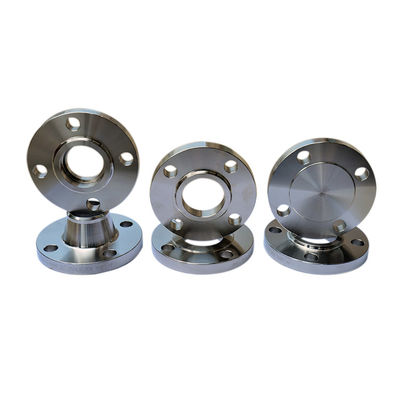

Duży Obraz : DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XF
Orzecznictwo:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
Numer modelu:	DN15-DN2000

Zapłata:

Minimalne zamówienie:	1 szt
Cena:	USD 1-100 One PCS
Szczegóły pakowania:	SKLEJKA I PALETA
Czas dostawy:	15-30 dni
Zasady płatności:	L / C, D / A, D / P, T / T, Western Union
Możliwość Supply:	2000TON JEDEN MIESIĄC

Kontakt

DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy

Opis

Metoda produkcji:	Podrobiony	Standard:	BS4504
Nacisk:	PN6,PN10;PN16;PN25;PN40;PN63;PN100 BS10 TABELA D , BS10 TABELA E	Zakres rozmiarów:	DN15-DN2000
Rodzaj kołnierza:	Kołnierz płytowy, ślepy, nasuwany, szyjka do spawania, kołnierz gwintowany	Materiał:	Carbon steel A105; Stal węglowa A105; C22.8; C22.8; ST37.2; ST
Powłoka:	Czarna farba, żółta farba, ocynkowana ogniowo, ocynkowana na zimno i olejowa	uszczelka:	Skrzynie lub paleta ze sklejki Seay Worthy
High Light:	DN2000 CS SS BS10 KOŁNIERZ BS 4504 , KOŁNIERZ BS 4504 PN16 ST37.2 , bs4504 pn10 Ocynk ogniowy

BS4504 PN10, PN16 KOŁNIERZ PŁYTOWY, ŚLEPY NASUWANY I SPAWANY KOŁNIERZ SZYJOWY Z OCYNKOWANYM OGNIOWO

Wprowadzenie produktu

Produkt	Kołnierze stalowe do kucia na gorąco
Standard	BS4504
Typ kołnierza	101 PŁYTA;105 ŚLEPY;111 SZYJKA DO SPAWANIA;112 Wsuwa się;113 GWINTOWANE BS10 TABELA D , TALE E, TABELA F , TABELA H
Zakres rozmiarów	DN10-DN2000
Nacisk	PN6;PN10;PN16;PN25;PN40;PN63;PN100
Materiał	stal węglowa A105;C22.8;ST37.2;S235JR;stal nierdzewna 304/304L;316/316L;
Uszczelka	Seay godne skrzynie lub palety ze sklejki

Produkt: Kołnierze stalowe do kucia na gorąco

Standard: BS4504

Typ kołnierza: 101 PŁYTA;105 ŚLEPY;111 SZYJKA DO SPAWANIA;112 Wsuwa się;113 GWINTOWANE

Zakres rozmiarów: DN10-DN2000

Ciśnienie: PN6;PN10;PN16;PN25;PN40;PN63;PN100

Materiał: stal węglowa A105;C22.8;ST37.2;S235JR;stal nierdzewna 304/304L;316/316L;

Pakowanie: Seay godne skrzynie ze sklejki lub paleta

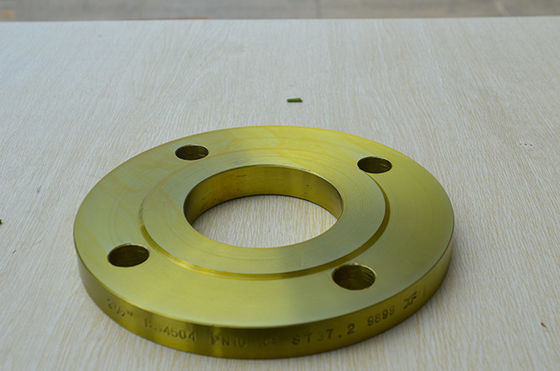

DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy 0

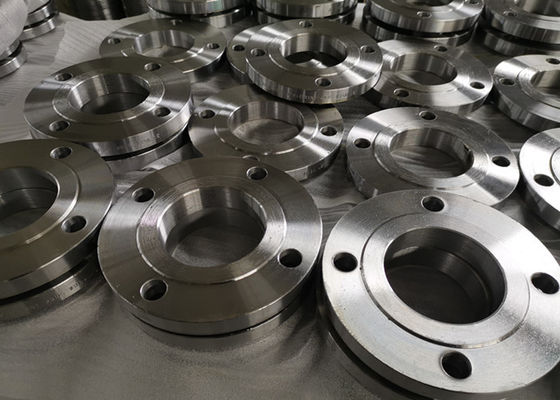

DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy 1

BS 10 Wymiary kołnierza

BS 10 2 Tabela D Wymiary kołnierzy

Nominalny	OD		Śr.z		Śr.z		Liczba		Śr.z		Grubość
Wielkość rury	Rura		Kołnierz		Okrąg śrub		Śruba		Śruba

1/2"		21,3		95,3		66,7		4		12,7		4,8
3/4"		26,7		101,6		73,0		4		12,7		4,8
1"		33,4		114,3		82,6		4		12,7		4,8
1 1/4"		42,2		120,7		87,6		4		12,7		6,4
1 1/2"		48,3		133,4		98,4		4		12,7		6,4
2"		60,3		152,4		114,3		4		15,9		7,9
2 1/2"		73,0		165,1		127,0		4		15,9		7,9
3"		88,9		184,2		146,1		4		15,9		9,5
3 1/2"		101,6		203,2		165,1		4		15,9		9,5
4"		114,3		215,9		177,8		4		15,9		9,5
5"		141,3		254,0		209,6		8		15,9		12,7
6"		168,3		279,4		228,6		8		15,9		12,7
7"		190,5		304,8		260,4		8		15,9		12,7
8"		219,1		336,6		292.1		8		15,9		12,7
9"		244,5		368,3		323,9		8		15,9		15,9
10"		273,0		406,4		355,6		8		19,1		15,9
12"		323,9		457.2		406,4		12		19,1		15,9
14"		355,6		527,1		469,9		12		22,2		19,1
16"		406,4		577,9		520,7		12		22,2		19,1
18"		457.2		641,4		584,2		12		22,2		22,2
20"		508.0		704.9		641,4		16		22,5		25,4
24"		609,6		825,5		755.7		16		25,4		28,6

BS 10 Tabela E Wymiary kołnierzy

Nominalny	Śr.z	Śr.z		Liczba	Śr.z	Grubość
Wielkość rury	Kołnierz	Okrąg śrub		Śruba	Śruba
1/2"	95,3	66,7	4		12,7	6,4
3/4"	101,6	73,0	4		12,7	6,4
1"	114,3	82,6	4		12,7	7,1
1 1/4"	120,7	87,3	4		12,7	7,9
1 1/2"	133,4	98,4	4		12,7	8,7
2"	152,4	114,3	4		15,9	9,5
2 1/2"	165,1	127,0	4		15,9	10.3
3"	184,2	146,1	4		15,9	11.1
3 1/2"	203,2	165,1	8		15,9	11,9
4"	215,9	177,8	8		15,9	12,7
5"	254,0	209,6	8		15,9	14,3
6"	279,4	228,6	8		19,1	17,5
7"	304,8	260,4	8		19,1	19,1
8"	336,6	292.1	8		19,1	19,1
9"	368,3	323,9	12		19,1	20,6
10"	406,4	355,6	12		19,1	22,2
12"	457.2	406,4	12		22,2	25,4
14"	527,2	469,9	12		22,2	25,4
16"	577,9	520,7	12		22,2	25,4
18"	641,4	584,2	16		22,2	28,6
20"	704.9	647,4	16		22,2	31,8
24"	825,5	755.7	16		25,4	38,1

BS 10 Tabela F Wymiary kołnierzy

Nominalny	OD		Średnica		Średnica		Liczba		Śr.z		Grubość
Wielkość rury	Rura		Kołnierz		Okrąg śrub		Śruba		Śruba
1/2"		21,3		95,3		66,7		4		12,7		9,5

3/4"		26,7		101,6		73,0		4		12,7		9,5
1"		33,4		120,7		87,3		4		15,9		9,5
1 1/4"		42,2		133,4		98,4		4		15,9		12,7
1 1/2"		48,3		139,7		104,8		4		15,9		12,7
2"		60,3		165,1		127,0		4		15,9		15,9
2 1/2"		73,0		184,2		146,1		8		15,9		15,9
3"		88,9		203,2		165,1		8		15,9		15,9
3 1/2"		101,6		215,9		177,8		8		15,9		19,1
4"		114,3		228,6		190,5		8		15,9		19,1
5"		141,3		279,4		235,0		8		19,1		22,2
6"		168,3		304,8		260,4		12		19,1		22,2
7"		190,3		336,6		292.1		12		19,1		22,2
8"		219,1		368,3		323,9		12		19,1		25,4
9"		244,5		406,4		355,6		12		22,2		25,4
10"		273,0		431,8		381.0		12		22,2		25,4
12"		323,0		489,0		438,2		16		22,2		28,6
14"		355,6		552,5		495,3		16		25,4		31,8
16"		406,4		609,6		552,5		20		25,4		31,8
18"		457.2		673,1		609,6		20		28,6		34,9
20"		508.0		736,6		673,1		24		28,6		38,1
24"		609,6		850.9		781.1		24		31,8		41,3

BS 10 Tabela H Wymiary kołnierzy

Nominalny	Średnica		Śr.z		Liczba		Śr.z		Grubość
Wielkość rury	Kołnierz		Okrąg śrub		Śruba		Śruba
1/2"		114,3		82,6		4		15,9		12,7
3/4"		114,3		82,6		4		15,9		12,7
1"		120,78		87,3		4		15,9		14,3
1 1/4"	133,4		98,4		4		15,9		17,5
1 1/2"		139,7		104,8		4		15,9		17,5
2"	165,1		127,0		4		15,9		19,1
2 1/2"		184,2		146,1		8		15,9		19,1
3"	203,2		165,1		8		15,9		22,2
3 1/2"		215,9		177,8		8		15,9		22,2
4"	228,6		190,5		8		15,9		25,4
5"		279,4		235,0		8		19,1		28,6
6"		304,8		260,4		12		19,1		28,6
7"		336,6		292.1		12		19,1		31,8
8"		368,3		323,9		12		19,1		31,8
9"		406,4		355,6		12		22,2		34,9
10"		431,8		381.0		12		22,2		34,9
12"		489,0		438,2		16		22,2		38,1
14"		552,5		495,3		16		25,4		41,3
16"		609,6		552,5		20		25,4		44,5
18"		673,1		609,6		20		28,6		47,6
20"		736,6		673,1		24		28,6		50,8
24"		850.9		781.1		24		31,8		57,2

Kołnierze BS 10 Wymiary w mm, Kołnierze BS 10 Rozmiary

OTWÓR NOMINALNY 15	ŚREDNICA KOŁNIERZA w mm	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
Tabela E	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
Tabela F	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
Tabela H	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	1/2" / 13
Tabela J	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	5/8" / 16
Tabela K	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	3/4" / 19
OTWÓR NOMINALNY 20	ŚREDNICA KOŁNIERZA w mm	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	4" / 102"	2 7/8"/73"	4	1/2"	9/16" / 14"	3/8" / 10"
Tabela E	4" / 102"	2 7/8"/73"	4	1/2"	9/16" / 14"	3/8" / 10"
Tabela F	4" / 102"	2 7/8"/73"	4	1/2"	9/16" / 14"	3/8" / 10"
Tabela H	4 1/2" / 114"	3 1/4"/83"	4	5/8"	11/16" / 17"	1/2" / 13"
Tabela J	4 1/2" / 114"	3 1/4"/83"	4	5/8"	11/16" / 17"	5/8"/16"
Tabela K	4 1/2" / 114"	3 1/4"/83"	4	5/8"	11/16" / 17"	3/4"/19"
OTWÓR NOMINALNY 25	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	4 1/2" / 114	3 1/4" / 83	4	1/2"	9/16" / 14	3/8" / 10
Tabela E	4 1/2" / 114	3 1/4" / 83	4	1/2"	9/16" / 14	3/8" / 10
Tabela F	4 3/4" / 121	3 7/16" / 87	4	5/8"	9/16" / 14	3/8" / 10
Tabela H	4 3/4" / 121	3 7/16" / 87	4	5/8"	11/16" / 17	9/16" / 14
Tabela J	4 3/4" / 121	3 7/16" / 87	4	5/8"	11/16" / 17	3/4" / 19
Tabela K	5" / 127	3 3/4" / 95	4	5/8"	11/16" / 17	7/8" / 22
OTWÓR NOMINALNY 32	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	4 3/4" / 121	3 7/16" / 87	4	1/2"	9/16" / 14	1/2" / 13
Tabela E	4 3/4" / 121	3 7/16" / 87	4	1/2"	9/16" / 14	1/2" / 13
Tabela F	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	1/2" / 13
Tabela H	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	11/16" / 17
Tabela J	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	3/4" / 19
Tabela K	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	7/8" / 22
OTWÓR NOMINALNY 40	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	5 1/4" / 133	3 7/8" / 98	4	1/2"	9/16" / 14	1/2" / 13
Tabela E	5 1/4" / 133	3 7/8" / 98	4	1/2"	9/16" / 14	1/2" / 13
Tabela F	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	1/2" / 13
Tabela H	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	11/16" / 17
Tabela J	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	7/8" / 22
Tabela K	6" / 152	4 1/2" / 114	4	3/4"	7/8" / 22	1" / 25
OTWÓR NOMINALNY 50	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	6" / 152	4 1/2" / 114	4	5/8"	11/16" / 17	9/16" / 14
Tabela E	6" / 152	4 1/2" / 114	4	5/8"	11/16" / 17	9/16" / 14
Tabela F	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	5/8" / 16
Tabela H	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	3/4" / 19
Tabela J	6 1/2" / 165	5" / 127	4	3/4"	7/8" / 22	1" / 25
Tabela K	6 1/2" / 165	5" / 127	8	5/8"	11/16" / 17	1" / 25
OTWÓR NOMINALNY 65	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	9/16" / 14
Tabela E	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	9/16" / 14
Tabela F	7 1/4" / 184	5 3/4" / 146	8	5/8"	11/16" / 17	5/8" / 16
Tabela H	7 1/4" / 184	5 3/4" / 146	8	5/8"	11/16" / 17	3/4" / 19
Tabela J	7 1/4" / 184	5 3/4" / 146	8	3/4"	7/8" / 22	1" / 25
Tabela K	7 1/4" / 184	5 3/4" / 146	8	3/4"	7/8" / 22	1 1/8" / 29
OTWÓR NOMINALNY 80	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	8 1/2" / 216	7" / 178	4	5/8"	11/16" / 17	11/16" / 17
Tabela E	8 1/2" / 216	7" / 178	8	5/8"	11/16" / 17	11/16" / 17
Tabela F	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	3/4" / 19
Tabela H	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	1" / 25
Tabela J	9" / 229	7 1/2" / 191	8	3/4"	7/8" / 22	1 3/8" / 35
Tabela K	9 1/2" / 241	7 3/4" / 197	8	7/8"	1" / 25	1 3/8" / 35
OTWÓR NOMINALNY 100	ŚREDNICA KOŁNIERZA	PCD	ŚRUBY	ROZMIAR ŚRUBY	ROZMIAR DZIURY	GRUBOŚĆ
Tabela D	8 1/2" / 216	7" / 178	4	5/8"	11/16" / 17	11/16" / 17
Tabela E	8 1/2" / 216	7" / 178	8	5/8"	11/16" / 17	11/16" / 17
Tabela F	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	3/4" / 19
Tabela H	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	1" / 25
Tabela J	9" / 229	7 1/2" / 191	8	3/4"	7/8" / 22	1 3/8" / 35
Tabela K	9 1/2" / 241	7 3/4" / 197	8	7/8"	1" / 25	1 3/8" / 35

FAQ

1. kim jesteśmy?
Mamy siedzibę w Hebei w Chinach, zaczynamy od 2001 roku, sprzedajemy do Azji Południowej (7,69%), Europy Południowej (7,69%), Europy Północnej (7,69%), Ameryki Środkowej (7,69%), Europy Zachodniej (7,69%), Wschodniej Azja (7,69%), Środkowy Wschód (7,69%), Oceania (7,69%), Afryka (7,69%), Azja Południowo-Wschodnia (7,69%), Europa Wschodnia (7,69%), Ameryka Południowa (7,69%), Ameryka Północna (7,69) %).W naszym biurze jest łącznie około 101-200 osób.

2. jak możemy zagwarantować jakość?
Zawsze próbka przedprodukcyjna przed masową produkcją;
Zawsze ostateczna kontrola przed wysyłką;

3. co możesz u nas kupić?
kołnierz, kolanko, złączki rurowe,

4. dlaczego warto kupować u nas a nie od innych dostawców?
zero

5. jakie usługi możemy świadczyć?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, ekspresowa dostawa, DAF；
Akceptowana waluta płatności: USD, EUR, JPY, HKD, GBP, CNY;
Akceptowany rodzaj płatności: T / T, L / C, D / PD / A, gotówka;
Język używany: angielski, chiński, rosyjski;

Etykietka:

304 316 KOŁNIERZ BS4504 PN6,

CT20 16MN KOŁNIERZ BS4504 PN6,

BS4504 PN10 PN100 Kołnierze

Szczegóły kontaktu

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Osoba kontaktowa: Miss. Mandy Liu

Tel: 0086 18903173335

Faks: 86-0317-6853077-6723871

Inne produkty

BS 4504 PN25 Flanca zwojowa z szyjki ze stali węglowej do systemów rur przemysłowych

Wielkość: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Typ kołnierza: WN,SO,PL,BL,SW,LF/SE,TH

Ciśnienie: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

Materiał: Stal węglowa, S235JR, RST37-2, A105, stal nierdzewna, ASTM A182, F304/304L, F316/316L, 316Ti, 321

BS 4504 Ślepe płaszcze ze stali węglowej dla Pn2.5/6/10/16/25/40

Proces: Wyroby sztuczne

Materiał: Stal węglowa, S235JR, RST37-2, A105, stal nierdzewna, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Rodzaj połączenia: Szyjka do spawania, wsuwana, zaślepiona, do spawania gniazdowego, gwintowana

Wielkość: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Flanka BS 4504 Wylotowa szyja ślizgająca się na flance ze stali węglowej

Zastosowanie: Ropa naftowa, chemia, energetyka, gaz, metalurgia, przemysł stoczniowy, budownictwo itp.

Materiał: Stal węglowa, S235JR, RST37-2, A105, stal nierdzewna, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Typ kołnierza: WN,SO,PL,BL,SW,LF/SE,TH

świadectwo: ISO, CE, API, BV itp.

BS 4504 Wytwórcy płaszczyzn ze stali kowanej z węgla

Powierzchnia uszczelniająca: RF,FF. RF,FF. Black Paint, Yellow Paint,transparent Paint, Cold And Hot Dip Galvani

Wielkość: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

świadectwo: ISO, CE, API, BV itp.

Proces: Wyroby sztuczne

PN10 Stalo węglowe BS 4504 Ślizgowe płaszcze szyi spawalniczej

Wielkość: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000
świadectwo: ISO, CE, API, BV itp.
Zastosowanie: Ropa naftowa, chemia, energetyka, gaz, metalurgia, przemysł stoczniowy, budownictwo itp.
Ciśnienie: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy

DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy

DN15 do DN2000 CS SS BS10 KOŁNIERZ BS 4504 PN10 PN16 ST37.2 Ocynk ogniowy

DN2000 CS SS BS10 KOŁNIERZ BS 4504

KOŁNIERZ BS 4504 PN16 ST37.2

bs4504 pn10 Ocynk ogniowy

BS 10 Wymiary kołnierza

BS 10 2 Tabela D Wymiary kołnierzy

BS 10 Tabela E Wymiary kołnierzy

BS 10 Tabela F Wymiary kołnierzy

BS 10 Tabela H Wymiary kołnierzy

Kołnierze BS 10 Wymiary w mm, Kołnierze BS 10 Rozmiary

OTWÓR NOMINALNY

15

ŚREDNICA KOŁNIERZA w mm

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

20

ŚREDNICA KOŁNIERZA w mm

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

25

ŚREDNICA KOŁNIERZA

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

32

ŚREDNICA KOŁNIERZA

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

40

ŚREDNICA KOŁNIERZA

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

50

ŚREDNICA KOŁNIERZA

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

65

ŚREDNICA KOŁNIERZA

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

80

ŚREDNICA KOŁNIERZA

PCD

ŚRUBY

ROZMIAR ŚRUBY

ROZMIAR DZIURY

GRUBOŚĆ

OTWÓR NOMINALNY

100

ŚREDNICA KOŁNIERZA

PCD
