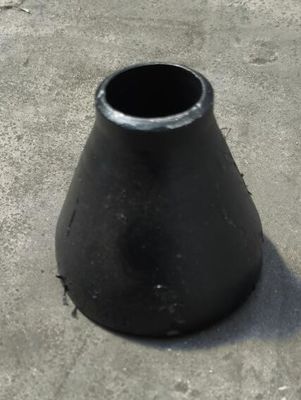

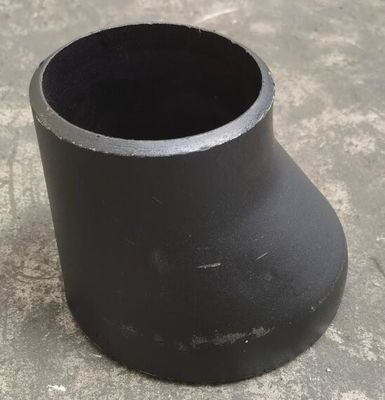

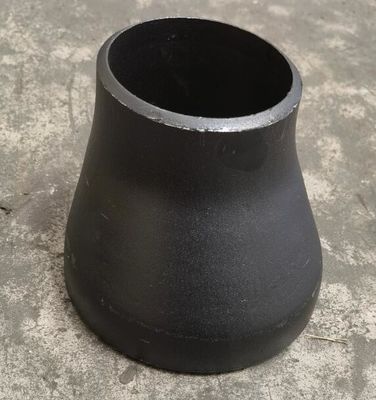

ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba

ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba
ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba

Duży Obraz :  ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: XF
Orzecznictwo: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Numer modelu: 1/2 "-48"
Zapłata:
Minimalne zamówienie: 1 szt
Cena: 1USD-100USD
Szczegóły pakowania: Skrzynie i palety ze sklejki
Czas dostawy: 15-30 dni
Zasady płatności: L / C, D / A, D / P, T / T, Western Union
Możliwość Supply: 1500TON JEDEN MIESIĄC
Kontakt

ISO PED ASME B16.9 CON ECC Redukcja rur stalowych SCH40 A234 WPB Czarna farba

Opis
Standard: ASME B16.9 rozmiar: 1/2 "-48"
Materiał: A234 WPB SS304/304L SS316/316L Grubość: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Powłoka: Czarna farba, olej, ocynkowana na zimno i ocynkowana na gorąco Pakiet: Skrzynie i palety ze sklejki
High Light:

Reduktor rur stalowych ASME B16.9 CON

,

reduktor rur stalowych ASME B16.9 ECC

,

reduktor czarny ISO PED A234 WPB

REDUKTOR ASME B16.9 CON REDUKTOR ECC SCH40 A234 WPB Z CZARNĄ FARBĄ



Materiał: A234 WPB SS304/304L SS316/316L



Rozmiar: 1/2 "-48"



Grubość:SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Powłoka: czarna farba, olej, ocynkowana na zimno i ocynkowana na gorąco



Opakowanie: skrzynie i palety ze sklejki



Szczegółowy opis produktu
Nazwa produktu: KOLANKO, REDUKTOR, TRÓJNIK, NAKŁADKA Standard: ANSI B16.9,EN10253,DIN
Materiał: A234 WPB/P245GH/S235JRG2/ST37-2 Rodzaj: Łączenie bezszwowe, spawane
Kolor: Czarny olej odporny na rdzę Stal: Stal węglowa, stal nierdzewna
Lokalizacja: Hebei Zapłata: 30% zaliczka, 70% w stosunku do kopii BL
Certyfikat: ISO,PED Stosowanie: Połączenie rurowe

Wymiary reduktorów ANSI / ASME B16.9, Tabela wymiarów reduktorów koncentrycznych Buttweld, Wymiary reduktorów mimośrodowych Buttweld:

Reduktor elektryczny Wymiary ANSI B16.9

Stainless Steel Reducers Dimensions

Kod ZWW REISO ØDUŻY ØMAŁY WYSOKOŚĆ H mm WAGA TEORETYCZNA KG
DN D mm Grubość S mm DN d mm Grubość s mm
27 21 3/4 26,9 2,3 1/2 21,3 2,0 38 0,08
33 21 1 33,7 2,6 1/2 21,3 2,0 50 0,09
33 27 3/4 26,9 2,3 0,09
42 21 1″1/4″ 42,4 2,6 1/2 21,3 2,0 50 0,12
42 27 3/4 26,9 2,3 0,13
42 33 1 33,7 2,6 0,14
*48 21 1 "1/2" 48,3 2,6 1/2 21,3 2,0 64 0,18
48 27 3/4 26,9 2,3 0,19
48 33 1 33,7 2,6 0,20
48 42 1″1/4″ 42,4 2,6 0,20
60 27 2 60,3 2,9 3/4 26,9 2,3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1″1/4″ 42,4 2,6 0,32
60 48 1 "1/2" 48,3 2,6 0,33
76 33 2 "1/2" 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1″1/4″ 42,4 2,6 0,47
76 48 1 "1/2" 48,3 2,6 0,48
76 60 2 60,3 2,6 0,49
89 42 3 88,9 3.2 1″1/4″ 42,4 2,6 90 0,55
89 48 1 "1/2" 48,3 2,6 0,61
89 60 2 60,3 2,9 0,62
89 76 2 "1/2" 76,1 2,9 0,63
114 48 4 114,3 3,6 1 "1/2" 48,3 2,6 100 0,85
114 60 2 60,3 2,9 0,98
114 76 2 "1/2" 76,1 2,9 1,00
114 89 3 88,9 3.2 1,02
139 60 5 139,7 4.0 2 60,3 2,9 127 1,60
139 76 2 "1/2" 76,1 2,9 1,70
139 89 3 88,9 3.2 1,74
139 114 4 114,3 3,6 1,76
*168 76 6 168,3 4,5 2 "1/2" 76,1 2,9 140 2,60
168 89 3 88,9 3.2 2,70
168 114 4 114,3 3,6 2.82
168 139 5 139,7 4.0 2,94
219 114 8 219,1 6,3 4 114,3 3,6 152 5.03
219 139 5 139,7 4.0 5.12
219 168 6 168,3 4,5 5.18
*273 114 10 273,0 6,3 4 114,3 3,6 178 7.00
*273 139 5 139,7 4.0 7.20
273 168 6 168,3 4,5 7.40
273 219 8 219,1 6,3 7,55
323 168 12 323,9 7,1 6 168,3 4,5 203 11.00
323 219 8 219,1 6,3 11.10
323 273 10 273 6,3 11.20

Kod NB RCD = redukcje koncentryczne – kod REISO = reduktory mimośrodowe

* Tylko koncentryczne



ANSI / ASME B16.9 REDUCER - Tolerancje wymiarowe reduktorów koncentrycznych i mimośrodowych reduktorów rur

Nominalny rozmiar rury 1/2 do 2.1/2 3 do 3,1/2 4 5 do 8
Średnica zewnętrzna
przy skosie (D)		 + 1,6
– 0,8		 1,6 1,6 + 2,4
– 1,6
Średnica wewnętrzna na końcu 0,8 1,6 1,6 1,6
Długość całkowita (H) 2 2 2 2
Nominalny rozmiar rury 10 do 18 20 do 24 26 do 30 32 do 48
Średnica zewnętrzna
przy skosie (D)		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
Średnica wewnętrzna na końcu 3.2 4,8 + 6,4
– 4,8		 + 6,4
– 4,8
Długość całkowita (H) 2 2 5 5
Grubość ścianki (t) Nie mniej niż 87,5% nominalnej grubości ścianki

Tolerancje wymiarowe podane są w milimetrach, o ile nie wskazano inaczej, i są równe ± z wyjątkiem zaznaczonych.
