Szczegóły Produktu:
|
| Standard: | ASME B16.9 | Materiał: | A234 Wpb |
|---|---|---|---|
| rozmiar: | 1/2 "-48" | Grubość: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Promień: | L/P I S/P | Kąt: | 45D 90D 180D |
| Pakiet: | Skrzynie i palety ze sklejki | Powłoka: | Czarna farba, olej, ocynkowana na zimno i ocynkowana na gorąco |
| High Light: | B16.9 Złączki do rur zgrzewanych doczołowo,Złączki do rur zgrzewanych doczołowo ASME SCH10,Kolanko ze stali czarnej ASME SCH80 |
||

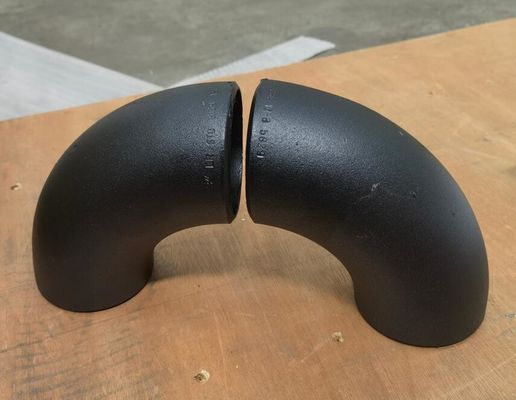

ASME B16.9 ŁĄCZNIKI DO RUR ZGRZEWANYCH CZARNĄ FARBĄ KOLANKO
Materiał: A234 WPB SS304/304L SS316/316L
Rozmiar: 1/2 "-48"
Grubość:SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Promień: L/P I S/R
Kąt: 45D 90D 180D
Powłoka: czarna farba, olej, ocynkowana na zimno i ocynkowana na gorąco

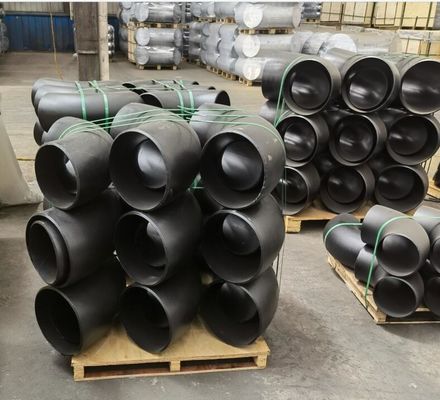

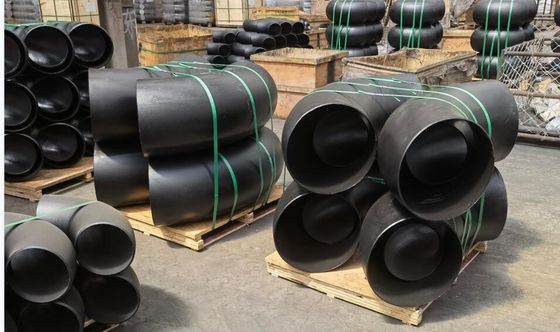

Opakowanie: skrzynie i palety ze sklejki

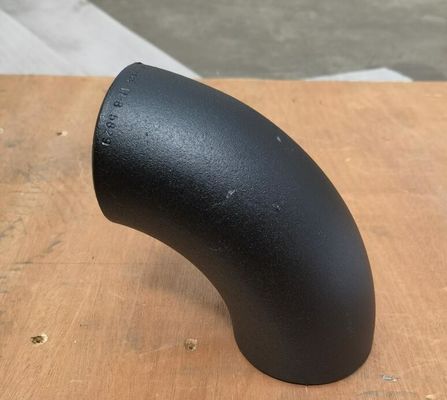

Kolanko 45 stopni/90 stopni/180 stopni, łokieć o dużym promieniu/krótkim promieniu
• Normy:
ASTM A234 WPB, ASME B16.9,MSS SP-43,DIN 2617,JIS B2313
90 Promień łokci = 1,5d
WEWNĄTRZ |
ŚCIANA |
ŚRODEK |
WAGA |
|---|---|---|---|
| Średnica | Grubość | Promień | Za kawałek |
| „A” mm | „B” mm | „C” mm | kilogramy |
| 15 | 1,50 | 30 | 0,03 |
| 20 | 1,50 | 35 | 0,04 |
| 25 | 1,50 | 32,5 | 0,06 |
| 32 | 1,50 | 45 | 0,11 |
| 40 | 1,50 | 60 | 0,20 |
| 50 | 2.00 | 73 | 0,31 |
| 65 | 2.00 | 95 | 0,52 |
| 80 | 2.00 | 123 | 0,77 |
| 100 | 2.00 | 150 | 1,20 |
| 100 | 3.00 | 150 | 1,79 |
| 125 | 2.00 | 188 | 1,88 |
| 150 | 2.00 | 225 | 2,69 |
| 150 | 3.00 | 225 | 4,09 |
| CIĘŻARY OKUĆ | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS cale |
ŁOKIET 1,5D |
ŁOKIET 1,5D |
||||||
| Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
|
| 1/2 | 0,05 | 0,06 | 0,08 | 0,10 | 0,03 | 0,04 | 0,05 | 0,07 |
| 3/4 | 0,06 | 0,07 | 0,09 | 0,11 | 0,04 | 0,05 | 0,06 | 0,07 |
| 1 | 0,09 | 0,15 | 0,18 | 0,20 | 0,06 | 0,10 | 0,12 | 0,13 |
| 1 1/4 | 0,13 | 0,20 | 0,25 | 0,35 | 0,09 | 0,13 | 0,17 | 0,12 |
| 1 1/2 | 0,18 | 0,30 | 0,40 | 0,50 | 0,12 | 0,20 | 0,27 | 0,33 |
| 2 | 0,30 | 0,50 | 0,70 | 0,90 | 0,20 | 0,33 | 0,47 | 0,60 |
| 2 1/2 | 0,60 | 0,85 | 1,35 | 1.80 | 0,40 | 0,60 | 0,90 | 1,20 |
| 3 | 0,90 | 1.30 | 2.00 | 2,90 | 0,60 | 0,90 | 1,35 | 1,90 |
| 4 | 1,40 | 2.00 | 4.00 | 5.90 | 0,90 | 1,35 | 2,65 | 3.90 |
| 5 | 2,90 | 3.60 | 6,50 | 9.70 | 1,95 | 2,40 | 4,35 | 6,50 |
| 6 | 4.00 | 5,00 | 10,5 | 16,0 | 2,70 | 3,35 | 7.00 | 10,5 |
| 8 | 7.40 | 10,0 | 21,5 | 33,5 | 4,90 | 6,70 | 14,5 | 22,5 |
| 10 | 13,6 | 16,8 | 38,5 | 52,5 | 9.10 | 11.2 | 25,6 | 35,0 |
| 12 | 23,4 | 27,0 | 59,0 | 79,0 | 15,6 | 18,0 | 39,5 | 53,0 |
| 14 | 29,0 | 35,0 | 70,0 | 94,0 | 19,3 | 23,5 | 47,0 | 63,0 |
| 16 | 41,3 | 47,0 | 95,0 | 125 | 27,5 | 31,5 | 63,5 | 84,0 |
| 18 | 51,8 | 59,0 | 120 | 158 | 34,5 | 39,5 | 80,0 | 105 |
| 20 | 73,0 | 85,0 | 146 | 194 | 49,0 | 57,0 | 98,0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82,0 | 94,0 | 140 | 188 |
| Złączki do spawania doczołowego ze stali nierdzewnej | |
|---|---|
| Typy okuć | 90º LR, 90º SR, kolanka 45º, Reduktory koncentryczne, reduktory ekscentryczne, Trójniki, trójniki redukcyjne i złączki z końcówkami wtykowymi |
| Rozmiary | 1/2" – 12" |
| Harmonogramy | Rozstaw 10S - 80S |
* Wyższe wartości ciśnienia i większe rozmiary niż wymienione powyżej dostępne na żądanie.
