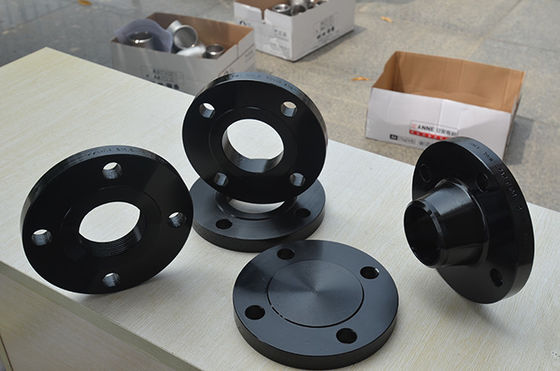

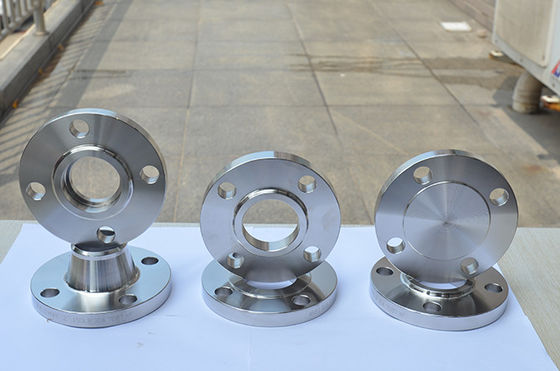

Kuta stalowa KOŁNIERZ ANSI B16.5 ANSI B16.47 Slip On Lap Joint Bind Socket Spawanie szyi

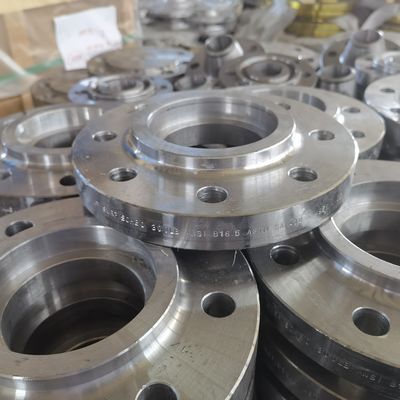

Są nasuwane na rurę, a następnie spawane od wewnątrz i od zewnątrz, aby zapewnić wystarczającą wytrzymałość i zapobiec wyciekom.Kołnierz ten jest używany przez wielu użytkowników zamiast szyjek spawanych ze względu na niższy koszt, a także na fakt, że wymaga mniejszej dokładności przy cięciu rur na długość.Slip-Ons nie są zwykle używane w zastosowaniach o wysokim naprężeniu ze względu na niską piastę i mocowanie spawane.

Kołnierze z szyjką spawaną, znane również jako kołnierz z wysoką piastą lub kołnierz z piastą stożkową, są przeznaczone do łączenia z systemem rurociągów za pomocą spawania doczołowego.Kołnierze Weld Neck są preferowane, gdy rurociągi są poddawane wysokim naprężeniom, wysokim ciśnieniom lub ujemnym/podwyższonym temperaturom.Szyjka lub piasta pomaga przenosić naprężenia środowiskowe na kołnierzu z rurą, do której jest przyspawany.Stopniowe przechodzenie grubości od podstawy piasty do grubości ścianki przy spoinie czołowej zapewnia istotne wzmocnienie kołnierza.Turbulencje i erozja są zmniejszone dzięki dopasowanemu rozmiarowi otworu rury i kołnierza.Kołnierze te są nawiercane tak, aby pasowały do ​​ID dopasowanej rury, więc nie ma ograniczenia przepływu.

Podobny do kołnierza wsuwanego w konstrukcji, ale z otworem, który jest pogłębiony, aby przyjąć rurę.Średnica pozostałego otworu jest taka sama jak średnica wewnętrzna rury.Spoina pachwinowa wokół piasty kołnierza mocuje kołnierz do rury.Opcjonalna spoina interwałowa może być stosowana w zastosowaniach o wysokim naprężeniu.Jego największe zastosowanie znajduje się w układach wysokociśnieniowych, takich jak przewody hydrauliczne i parowe.

Stosowane w szczególnych okolicznościach, a ich główną zaletą jest to, że można je przymocować do rury bez spawania.Czasami spoina uszczelniająca jest również używana w połączeniu z połączeniem gwintowanym.Chociaż są dostępne w większości rozmiarów i wartości ciśnienia, kołnierze gwintowane są obecnie używane prawie wyłącznie w mniejszych rozmiarach rur.Kołnierze gwintowane nie nadają się do rur o cienkich ściankach, ponieważ nacięcie gwintu na rurze nie jest możliwe.

Prawie identyczny z kołnierzem nasuwanym, ale mający promień na przecięciu otworu i powierzchni kołnierza, aby pomieścić króciec zakładkowy.Kołnierze te ślizgają się po rurze i nie są do niej spawane ani mocowane w inny sposób.Nacisk śrubowy przenoszony jest na uszczelkę poprzez docisk kołnierza do tylnej części zakładki rury (koniec króćca).Czoło na króćcu tworzy powierzchnię uszczelki kołnierza.Kołnierze typu Lap-Joint nie mają podniesionych powierzchni czołowych, a pojedyncze połączenie wymaga zarówno kołnierza typu Lap-Joint, jak i końcówki rury.Najlepiej sprawdzają się tam, gdzie odcinki systemów rurowych muszą być szybko i łatwo zdemontowane w celu kontroli lub wymiany.

Kołnierze zaślepiające nie mają otworu i służą do odcinania rurociągu lub otworu zbiornika.Jego konstrukcja umożliwia łatwy dostęp do zbiornika lub systemu rurociągów w celach kontrolnych.Na życzenie producenta może być dostarczony z koncentratorami lub bez.Pod względem ciśnienia wewnętrznego i obciążenia śrub, kołnierze zaślepiające, zwłaszcza w większych rozmiarach, są najbardziej obciążonymi typami kołnierzy.
