Szczegóły Produktu:
|
| Stal węglowa: | A234WPB | SS Steel: | 304L, 316L |
|---|---|---|---|

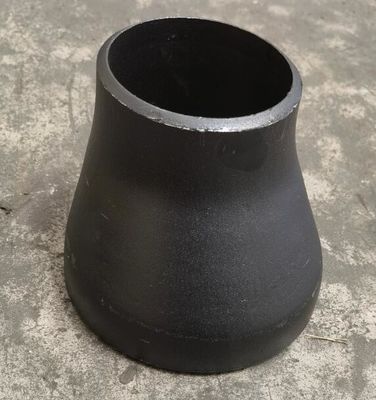

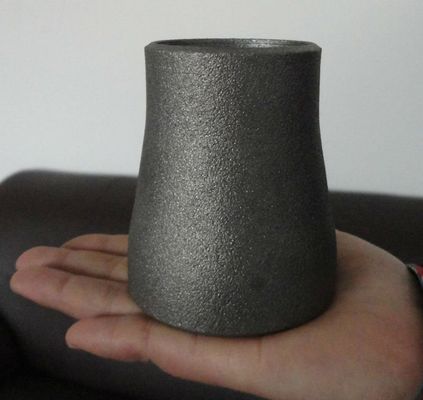

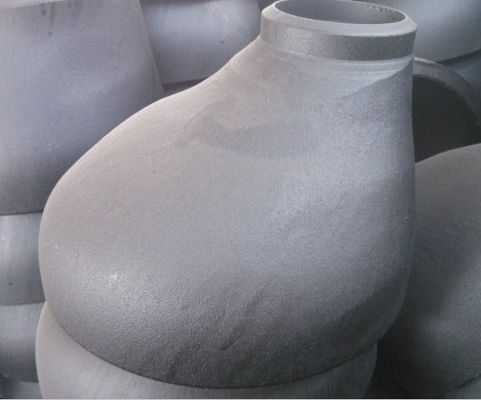

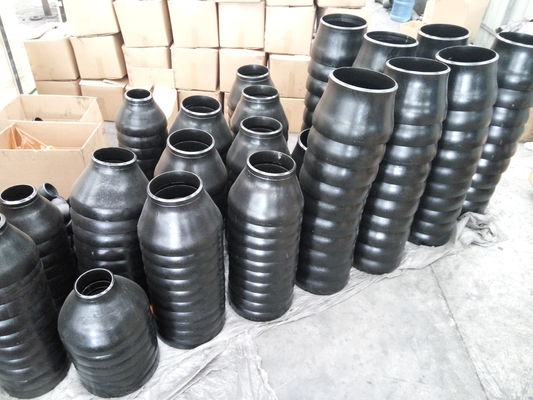

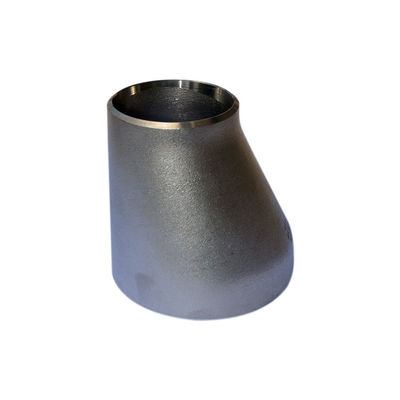

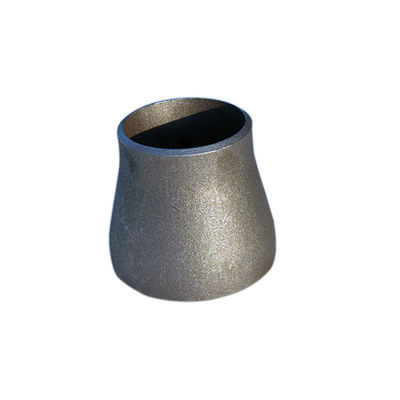

| Rodzaj: | Con Reduktor, Reduktor Ecc | Powłoka: | Olej antykorozyjny, czarny obraz |
| Grubość: | SCH20,STD,SCH40,SCH80,XS,SCH160.XXS | ||
| High Light: | Reduktor 316L ANSI B16.9,reduktor 304L ANSI B16.9,reduktor ze stali nierdzewnej od 3 do 2 cali |
||
Specyfikacja ASME B16.9 to standard, który obejmuje fabrycznie wykonane złączki do spawania ze stali kutej, takie jak Łącznik redukcyjny.Niniejsza norma obejmuje parametry, takie jak wymiary całkowite, wartości znamionowe, tolerancje, testy i oznaczenia zarówno dla łączników do spawania doczołowego wykonanych w fabryce, jak i ze stali stopowej.Zakres rozmiarówReduktor EN 10253 2uwzględniona w tej specyfikacji waha się od NPS ½ cala do 48 cali.Zakres rozmiarów zarówno bezszwowych, jak i spawanychReduktor Ansi B16.9jest inny.Aby określić, zakres rozmiarów dla bezszwowychWymiary reduktora Asme B16.9 mają do 24 cali, natomiast spawane Asme B16 9 Wymiary reduktora są dostępne w rozmiarach od 8 cali do 36 cali.
| Kod ZWW REISO | ØDUŻY | ØMAŁY | WYSOKOŚĆ H mm | WAGA TEORETYCZNA KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Grubość S mm | DN | d mm | Grubość s mm | |||
| 27 21 | 3/4 | 26,9 | 2,3 | 1/2 | 21,3 | 2,0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2,3 | 0,09 | ||||
| 42 21 | 1″1/4″ | 42,4 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2,3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| *48 21 | 1 "1/2" | 48,3 | 2,6 | 1/2 | 21,3 | 2,0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2,3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1″1/4″ | 42,4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60,3 | 2,9 | 3/4 | 26,9 | 2,3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1″1/4″ | 42,4 | 2,6 | 0,32 | ||||
| 60 48 | 1 "1/2" | 48,3 | 2,6 | 0,33 | ||||
| 76 33 | 2 "1/2" | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1″1/4″ | 42,4 | 2,6 | 0,47 | ||||
| 76 48 | 1 "1/2" | 48,3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60,3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3.2 | 1″1/4″ | 42,4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 "1/2" | 48,3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60,3 | 2,9 | 0,62 | ||||
| 89 76 | 2 "1/2" | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3,6 | 1 "1/2" | 48,3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60,3 | 2,9 | 0,98 | ||||
| 114 76 | 2 "1/2" | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3.2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4.0 | 2 | 60,3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 "1/2" | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3.2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3,6 | 1,76 | ||||
| *168 76 | 6 | 168,3 | 4,5 | 2 "1/2" | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3.2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3,6 | 2.82 | ||||
| 168 139 | 5 | 139,7 | 4.0 | 2,94 | ||||
| 219 114 | 8 | 219,1 | 6,3 | 4 | 114,3 | 3,6 | 152 | 5.03 |
| 219 139 | 5 | 139,7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5.18 | ||||
| *273 114 | 10 | 273,0 | 6,3 | 4 | 114,3 | 3,6 | 178 | 7.00 |
| *273 139 | 5 | 139,7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7.40 | ||||
| 273 219 | 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7,1 | 6 | 168,3 | 4,5 | 203 | 11.00 |
| 323 219 | 8 | 219,1 | 6,3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11.20 | ||||
| Nominalny rozmiar rury | 1/2 do 2.1/2 | 3 do 3,1/2 | 4 | 5 do 8 |
| Średnica zewnętrzna przy skosie (D) |
+ 1,6 – 0,8 |
1,6 | 1,6 | + 2,4 – 1,6 |
| Średnica wewnętrzna na końcu | 0,8 | 1,6 | 1,6 | 1,6 |
| Długość całkowita (H) | 2 | 2 | 2 | 2 |
| Nominalny rozmiar rury | 10 do 18 | 20 do 24 | 26 do 30 | 32 do 48 |
| Średnica zewnętrzna przy skosie (D) |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Średnica wewnętrzna na końcu | 3.2 | 4,8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Długość całkowita (H) | 2 | 2 | 5 | 5 |
| Grubość ścianki (t) | Nie mniej niż 87,5% nominalnej grubości ścianki | |||
