Kołnierze z płaskim czołem BS10 ASME B16.47 ANSI B16.5 BS10 Kołnierz z płytą rurową

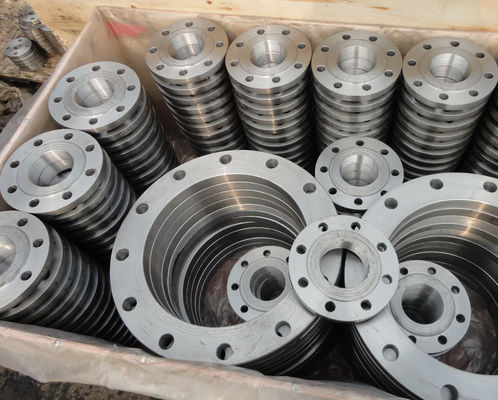

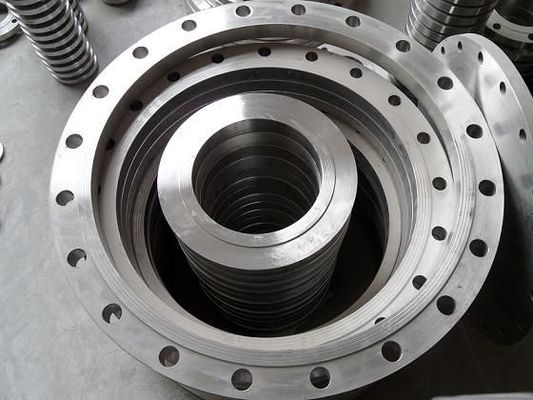

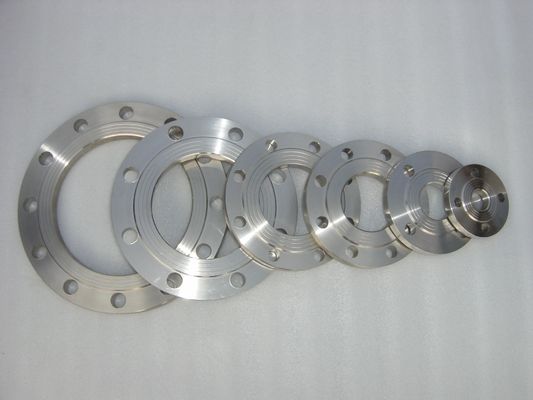

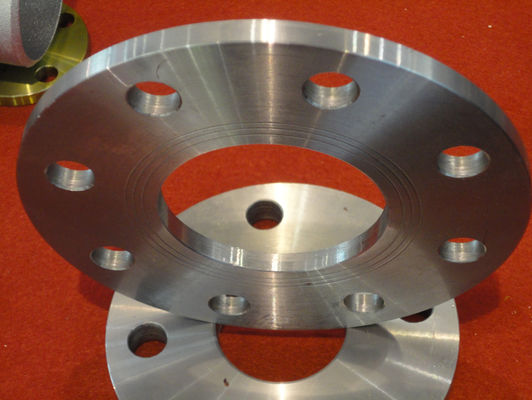

Duży Obraz : Kołnierze z płaskim czołem BS10 ASME B16.47 ANSI B16.5 BS10 Kołnierz z płytą rurową

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	XF
Orzecznictwo:	ISO,PED,,ADW2000
Numer modelu:	1/2 "-48"

Zapłata:

Minimalne zamówienie:	1TON
Cena:	NEGOCIATION
Szczegóły pakowania:	GRAJ W DREWNIANE OBUDOWY, PALETĘ, lub na życzenie klientów!
Czas dostawy:	30 dni
Zasady płatności:	L / C, D / P, T / T
Możliwość Supply:	10000 ton miesięcznie

Kontakt

Kołnierze z płaskim czołem BS10 ASME B16.47 ANSI B16.5 BS10 Kołnierz z płytą rurową

Opis

Rodzaj:	BS 10 Kołnierze	rozmiar:	½” (15 NB) do 48” (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Powłoka/obróbka powierzchni:	Farba antykorozyjna, czarna farba olejna, żółta przezroczysta, ocynkowana, ocynkowana na zimno i na
Typ czoła kołnierza:	Płaska powierzchnia (FF), podniesiona powierzchnia (RF), połączenie pierścieniowe (RJT)	Materiał:	Stal węglowa P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 31
Wykorzystanie/aplikacje:	Pole naftowe, offshore, system wodny, przemysł stoczniowy, gaz ziemny, energia elektryczna, projekty
High Light:	Kołnierze płaskie BS10 , kołnierz ASME B16.47 bs10 table e , kołnierz B16.5 BS10

Kołnierze z płaską powierzchnią czołową BS 10, kołnierze ASME B16.47/ANSI B16.5 BS 10, kołnierze płytowe BS 10

BS 4504 to brytyjska norma dotycząca kołnierzy używanych w połączeniu z rurami, zaworami i złączkami.Kołnierze produkowane zgodnie z normą BS 4504 posiadają oznaczenie PN.Zgodnie ze standardem do produkcji można stosować różne stopy, takie jak stal, żeliwo i stop miedziBS 4504 Kołnierze.PN dlaKołnierz kuty bs 4504, który jest akronimem od Pressure Nominale, mieści się w zakresie od PN 2,5 do PN 40. Natomiast kołnierze produkowane są w zakresie średnic do DN4000.Opróczbs 4504 pn10 wymiary kołnierzaBS 4504 określa również inne parametry, takie jak rozmiary śrub, tolerancje, okładziny, gwintowanie, znakowanie i materiały do przykręcania.Ponadto norma uwzględnia również materiały kołnierzy z powiązanymi wskaźnikami ciśnienia / temperatury

BS 4504 Kołnierze

BS 4504 Wymiary kołnierzy

BS 4504 Normy dotyczące kołnierzy

Producent kołnierzy ze stali nierdzewnej BS 4504, dostawca kołnierzy ze stali węglowej BS 4504

Podobnie jak w normach DIN i JIS, klasa ciśnienia dla Kołnierze bs 4504 pn16waha się od klasy 150 do klasy 2500. W przypadkach, gdy wymagana jest dodatkowa odporność na korozję, kupujący mogą złożyć zamówienie na obróbkę powierzchni tych kołnierzy.Niektóre z bardziej popularnych wykończeń obejmują cynkowanie ogniowe, wykończenie antykorozyjne i powłokę cynkową.Generalnie obróbka powierzchni surfaceBS 4504 PN16 Kołnierze procesowi cynkowania ogniowego daje znacznie lepsze wyniki pod względem trwałości, wydajności i odporności na korozję

Spis treści

Tabela specyfikacji kołnierzy BS 4504

Tabela rozmiarów kołnierzy BS 4504	1/2″ (15 NB) do 48″ (1200NB) DN10~DN5000
BS 4504 Normy dotyczące kołnierzy	ANSI/ASME B16.5, B16.47 Seria A i B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flange, ASME Flange, BS Flange, DIN Flange, EN Flange, GOST Flange, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
PL	6Bar 10Bar 16Bar 25Bar 40Bar
BS 4504 Kołnierze Ciśnienie znamionowe ANSI	Klasa 150 funtów, 300 funtów, 600 funtów, 900 funtów, 1500 funtów, 2500 funtów
BS 4504 Obliczanie ciśnienia kołnierzy w DIN	6 bar 10 bar 16 bar 25 bar 40 bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10K, 16K 20K, 30K, 40K, 63K
Certyfikaty testowe Test	EN 10204/3,1B Certyfikat surowców 100% raport z badań radiologicznych 100% Raport z inspekcji strony trzeciej itp.
Powłoka	Czarna farba olejna, farba antykorozyjna, ocynkowana, żółta przezroczysta, ocynkowana na zimno i na gorąco
Najpopularniejsze typy kołnierzy BS 4504	kute/gwintowane/skręcane/płyta
Technika produkcji	kute, poddane obróbce cieplnej i obrabiane maszynowo
Typ połączenia/Typ powierzchni kołnierza	Uniesiona twarz (RF), połączenie pierścieniowe (RTJ), płaska powierzchnia (FF), duża męska-żeńska (LMF), zakładkowa (LJF), mała męska-żeńska (SMF), mały język, duży język i wpust , , Rowek
Specjalny wzór	Jak na twoim rysunku! AS, ANSI, BS, DIN i JIS 15 NB (1/2″) do 200 NB (8″) Konfiguracje równe i redukcyjne .
Pochodzenie	Indyjski / Europa Zachodnia / Japonia / USA / Koreański
Producent	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE itp. Kołnierze BS 4504: -Kołnierz BS, Kołnierz EN, Kołnierz API 6A, Kołnierz ANSI, Kołnierz ASME, Kołnierz DIN, Kołnierz EN1092-1, Kołnierz UNI, Kołnierz JIS/KS, Kołnierz BS4504, Kołnierz GB, AWWA C207 Kołnierz, Kołnierz GOST, Kołnierz PSI BS: BS4504, BS3293, BS1560, BS10 AS 2129: Tabela D;Tabela E;Tabela H ANSI B16.5, ANSI B16.47 seria A i B, MSS SP44, ASA, API-605, AWWA, rysunki niestandardowe ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Norma amerykańska (ANSI) niemiecki (DIN) Norma brytyjska (BS) DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 BS 4504 Kołnierze Inny standard: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Test	Spektrograf z odczytem bezpośrednim, maszyna do testów hydrostatycznych, detektor promieni rentgenowskich, defektoskop trasoniczny UI, detektor cząstek magnetycznych
Ekwipunek	Prasa, giętarka, pcharka, elektryczna maszyna do fazowania, maszyna do piaskowania itp

Dostępny materiał kołnierzy BS 4504

Stal węglowa	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Wysoka wydajność CS ASTM A694
Stal nierdzewna	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Stali stopowej	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inkonel 600 Inkonel 601 Inkonel 625 Inkonel 718 Inkonel x750
Miedź	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 itd.
Miedź niklowa	Miedź Nikiel 90/10 (C70600), Miedź Nikiel 70/30 (C71500), UNS C71640
Mosiądz	3602/2604/H59/H62/itp.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (UNS nr N04400), Monel 500 (UNS nr N05500)
Stop 20	Carpenter® 20 Stop, Stop 20Cb-3
Aluminium	5052 /6061/ 6063 / 2017 / 7075 / itd.
Nikiel	Nikiel 200, Nikiel 201
Dupleks	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Super dupleks	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254	SMO 254/6Mo, UNS S31254, DIN 1.4547
Nimonik	Nimonic 75, Nimonic 80A, Nimonic 90
Inny materiał	Brąz cynowy, brąz aluminiowy, brąz ołowiowy
Tytan	ASTM B381 Tytan gr.1 ASTM B381 Tytan gr.2 ASTM B381 Tytan gr.4 ASTM B381 Tytan gr.5 ASTM B381 Tytan gr.7

Zaopatrz się w szeroką gamę kołnierzy BS 4504, producent kołnierzy rozprężnych BS 4504 PN16

Wymiary kołnierzy BS 4504

DN	re	C1	C2	H1	H2	H3	R	ZA	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	–	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	–	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	–	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	–	1115	5
1200	1485	98	48	–	130	30	12	1220,0	1260	–	–	1330	5
1400	1685	–	52	–	145	30	12	1420,0	1465	–	–	1530	5
1600	1930	–	58	–	160	35	12	1620,0	1668	–	–	1750	5
DN	re	C1	C2	H1	H2	H3	R	ZA	N1	N2	B1	d1	f1
