Szczegóły Produktu:
|
| Standard: | Plate Flanges(GOST12820-80),Blind Flanges(GOST12836-67); Kołnierze płytowe (GOST12820-80), | Nacisk: | PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, PN160Mpa |
|---|---|---|---|
| Rodzaj połączenia: | Łącznik typu pierścieniowego, twarz z połączeniem zakładkowym, twarz wypukła, powierzchnia płaska, d | Typ czoła kołnierza: | Płaska powierzchnia (FF), podniesiona powierzchnia (RF), połączenie pierścieniowe (RJT) |
| Powłoka/obróbka powierzchni: | Farba antykorozyjna, czarna farba olejna, żółta przezroczysta, ocynkowana, ocynkowana na zimno i na | Materiał: | 20CT, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 9 |
| uszczelka: | Brak fumigate lub fumigate sklejka/paleta drewniana lub skrzynka | Wykorzystanie/aplikacje: | Pole naftowe, offshore, system wodny, przemysł stoczniowy, gaz ziemny, energia elektryczna, projekty |
| High Light: | 12820 Kołnierz GOST ASTM A182,PED 33259 Kołnierz GOST,kołnierz ASTM a182 A240 310 321 |
||

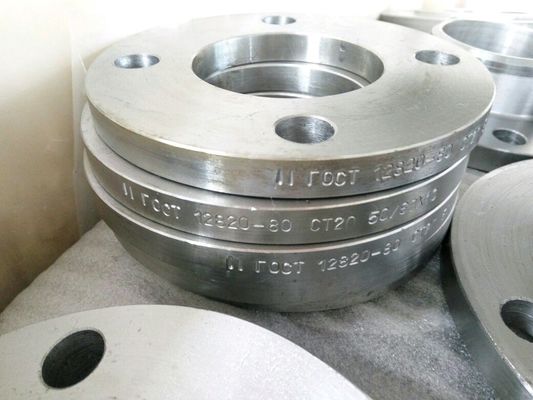

KOŁNIERZ STANDARDOWY GOST (GOST 12820/GOST 12821/GOST 33259) – PRODUCENCI I MAGAZYNY
Standardowe kołnierze GOST są zgodne z normą o nazwie GOST.Jest to standard rosyjski, który dostosowuje się do standardów norm europejskich, azjatyckich i wielu innych norm krajowych.Dinesh Industries jest producentem różnych kołnierzy w różnych gatunkach materiałów, które są zgodne ze standardem GOST.Standardowe wymiary kołnierzy Gost różnią się w zależności od specyfikacji i innych standardów.Istnieją kołnierze o małej i średniej średnicy, które działają w różnych zastosowaniach.Kołnierz Gost 12821 to kołnierz ze stali nierdzewnej, który może wynosić od DIN15 do DIN1600.Istnieją również różne rodzaje kołnierzy.Kołnierz GOST 12821 80 jest stosowany na polach naftowych, przybrzeżnym przemyśle naftowym, przemyśle gazowniczym oraz w instalacjach wodnych.

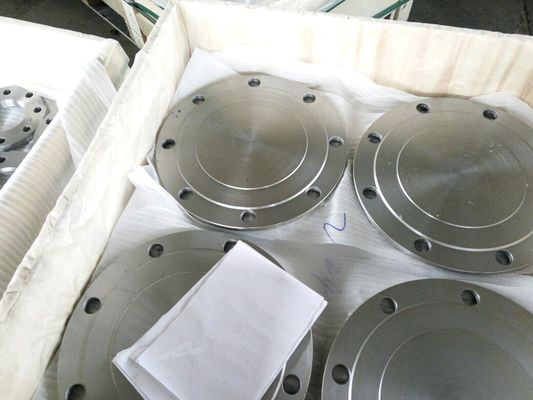

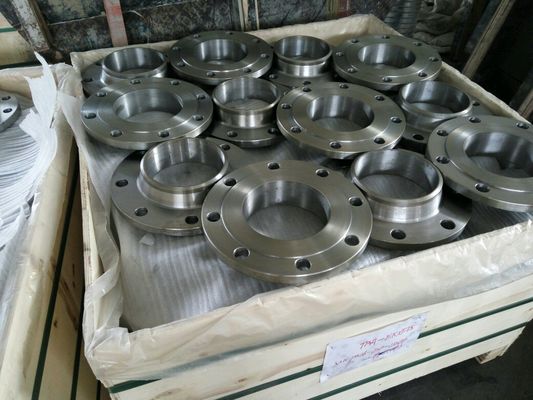

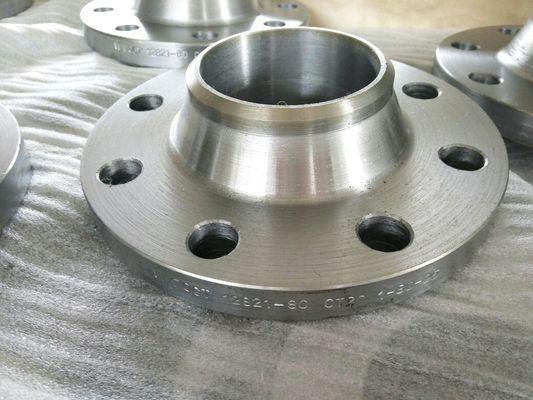

Elektrownie i przemysł stoczniowy również stosują ten standard kołnierzy.Istnieją różne typy, takie jak szyjka do wspawania, kołnierze nasuwane, do spawania doczołowego i kołnierze zaślepiające.Kołnierz ślepego ducha służy do czasowego lub stałego zakończenia rurociągu.Kołnierz z kołnierzem spawalniczym Ghost służy do uzyskania większej powierzchni spawania i wytrzymałości w stosunku do połączenia.Kołnierz płyty ducha służy do zwiększenia powierzchni połączenia do tępych końców rur i Ghost Slip On Kołnierzjest przydatny przy łączeniu ze sobą rur bez szwu.Możesz otrzymać od nas każdy rodzaj kołnierzy i skontaktuj się z nami w sprawie zapytania.
Spis treści
| Typ produktu | Kołnierze GOST |
|---|---|
| Rozmiar | ½ "do 48" |
| Oceny klas ciśnienia | Klasa 1500, Klasa 150, Klasa 400, Klasa 900, Klasa 300, Klasa 2500, Klasa 600 |PN16, PN40, PN6, PN10, PN64, PN25 |
| Specjalizować | Jak na rysunku |
| Standard | ANSI B16.47, MSS SP44, ANSI B16.5, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820DIN: DIN2527, DIN2633, DIN2636, DIN2566 , DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2637, DIN2638, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2634, DIN2635, DIN2632, DIN2673BS : BS1560, BS4504, BS4504 , BS10 |
| Typ połączenia / Typ powierzchni kołnierza | Płaska twarz, duża męsko-żeńska, pierścieniowa, zakładkowa, duża pióro i wpust, wypukła twarz, mała męsko-żeńska, wąska twarz i wpust |
Standardowe kołnierze GOST są dostępne w klasie 150 do klasy 2500, w wymiarach takich jak ANSI B16.5, ANSI B16.47 Seria A i B, MSS SP44, AWWA
| Проход условный Dy | re1 | b | h4 | Dm | Dn | асса, кг | ||||
| соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | 8 | 10 | 27 | 22 | 15 | 0,34 | 0,34 | 0,32 | 0,34 | 0,33 |
| 15 | 12 | 28 | 28 | 19 | 0,40 | 0,40 | 0,38 | 0,40 | 0,40 | |
| 20 | 18 | 30 | 36 | 26 | 0,53 | 0,53 | 0,50 | 0,53 | 0,52 | |
| 25 | 25 | 12 | 42 | 33 | 0,76 | 0,77 | 0,72 | 0,75 | 0,75 | |
| 32 | 31 | 33 | 50 | 39 | 1,10 | 1,08 | 1,04 | 1,08 | 1,08 | |
| 40 | 38 | 35 | 60 | 46 | 1,36 | 1,37 | 1,28 | 1,30 | 1,34 | |
| 50 | 49 | 70 | 58 | 1,53 | 1,51 | 1,44 | 1,46 | 1,47 | ||
| 65 | 66 | 88 | 77 | 1,97 | 2,06 | 1,83 | 1,72 | 1,75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2,76 | 2,76 | 2,80 | 2,65 | 2,72 |
| 100 | 96 | 38 | 122 | 110 | 3,35 | 3,04 | 3,03 | 3,03 | 3,04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4,66 | 4,24 | 3,66 | 4,50 | 4,55 |
| 150 | 146 | 43 | 172 | 161 | 5,37 | 5,85 | 4,93 | 5,29 | 5,35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7,32 | 8,10 | 6,92 | 7,11 | 7,16 |
| 200 | 202 | 50 | 235 | 222 | 8,37 | 9,35 | 7,75 | 7,98 | 8,05 | |
| (225) | 226 | 260 | 248 | 9,45 | 9,25 | 8,72 | 8,98 | 9,06 | ||
| 250 | 254 | 18 | 288 | 278 | 10,99 | 10,69 | 10,14 | 12,20 | 12,30 | |
| 300 | 303 | 340 | 330 | 14,82 | 14,28 | 14,10 | 13,81 | 14,11 | ||
| 350 | 351 | 390 | 382 | 17,69 | 18,65 | 17,64 | 16,35 | 16,72 | ||
| 400 | 398 | 440 | 432 | 20,55 | 19,69 | 19,30 | 18,83 | 19,31 | ||
| (450) | 450 | 494 | 484 | 23,63 | 23,60 | 21,90 | 21,62 | 22,24 | ||
| 500 | 501 | 19 | 545 | 535 | 26,63 | 29,10 | 25,90 | 24,44 | 25,10 | |
| 600 | 602 | 55 | 650 | 636 | 35,79 | 35,60 | 33,40 | 37,49 | 33,67 | |
| (700) | 692 | 740 | 726 | 44,31 | 44,10 | 41,10 | 40,60 | 41,86 | ||
| 800 | 792 | 60 | 844 | 826 | 56,17 | 55,20 | 52,20 | 51,67 | 53,36 | |
| (900) | 892 | 21 | 944 | 926 | 66,79 | – | – | – | – | |
| 1000 | 992 | 1044 | 1028 | 73,51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111,43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156,58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218,57 | ||||
|
Standard
|
Klasa
|
Średnica
|
Średnica koła śruby
|
Liczba śrub
|
Rozmiar śruby
|
Średnica otworu na śrubę
|
|---|---|---|---|---|---|---|
|
AS4087 Kołnierze
|
PN14
|
95
|
67
|
4
|
M12
|
14
|
|
AS 2129 Kołnierz
|
Tabela C
|
95
|
67
|
4
|
13
|
14
|
|
Tabela D
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabela E
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabela F
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabela H
|
114
|
83
|
4
|
16
|
17
|
|
|
Tabela J
|
114
|
83
|
4
|
16
|
17
|
|
|
ANSI B16.5 Kołnierze
|
ANSI 150
|
89
|
60
|
4
|
13
|
16
|
|
ANSI 300
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 600
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 900
|
121
|
83
|
4
|
19
|
22
|
|
|
ANSI 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
ISO 7005 (DIN) Kołnierz
|
PN6
|
80
|
55
|
4
|
M10
|
11
|
|
PN10
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN20
|
90
|
60,5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
M12
|
14
|
