Szczegóły Produktu:
|
| Rodzaj: | BEZSZWOWY I SPAWANY | Bezszwowy: | 1/2″～24″ DN15～DN600 |
|---|---|---|---|
| spawane: | 2 1/2″～72″ DN150～DN1800 | Standard: | DIN, JIS, ANSI |
| Grubość: | sch10, sch20, std, sch40, xs, sch80, sch120, sch160, xxs | materiały: | A234WPB, ASTM 403 304/304L, 316/316L |
| Malowanie: | Czarna farba, olej antykorozyjny, ocynkowana ogniowo | uszczelka: | Paleta lub skrzynie ze sklejki, zgodnie z wymaganiami klienta. |
| High Light: | Redukcja rury czarnej 100 mm,trójnik redukcyjny czarnej rury 2 mm,trójnik równy SCH80 SCH160 |
||

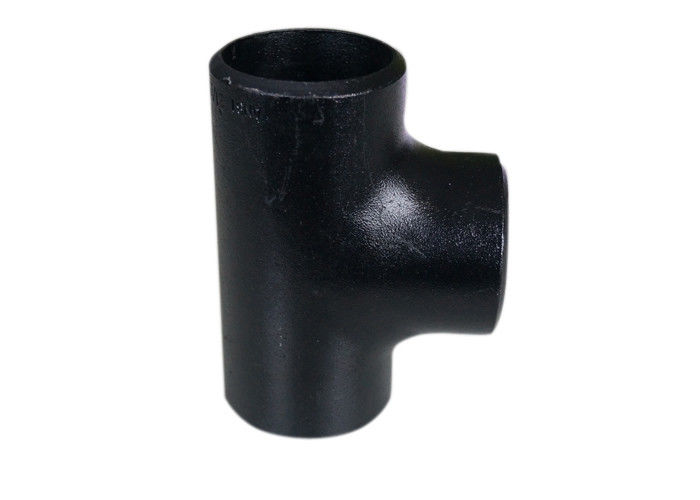

Równa koszulka / koszulka redukcyjna Bezszwowa spawana SCH40 SCH80 SCH160, CZARNE MALOWANIE
Miejsce pochodzenia: chiny!
Możemy dostarczyć trójniki bezszwowe i trójniki spawalnicze, które można również podzielić na trójniki równe i trójniki redukcyjne.

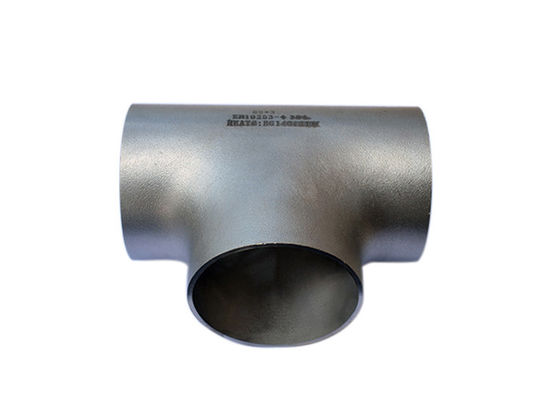

Równa koszulka / koszulka redukcyjna
Opis:
Trójnik jest również nazywany trójką, trójdrożnym i „T” i może być używany do łączenia lub dzielenia przepływu płynu.Najczęściej spotykane są trójniki o tych samych rozmiarach wlotu i wylotu,
ale dostępne są również koszulki „redukujące”.Oznacza to, że jeden lub dwa końce różnią się wymiarami. Ze względu na ten wymiar różnią się, co sprawia, że łączniki teowe mają możliwość regulacji głośności, gdy jest to wymagane.
•Standardy
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
| Wzór | Spawać | Bezszwowy |
| Rozmiar nominalny |
1/2”-48” (DN15-DN1200) |
1/2”-20” (DN15-DN500) |
| grubość ściany | 2~100mm | 2~50mm |
| Promień gięcia | SCH5S-SCH160 ,XXS | SCH5-SCH160 |
| Nominalny rozmiar rury (mm) | Średnica zewnętrzna przy skosie (mm) |
Od środka do końca | |
| Bieg (C) | Wylot (M) | ||
| 1/2" | 21,3 | 25 | 25 |
| 3/4" | 26,7 | 29 | 29 |
| 1" | 33,4 | 38 | 38 |
| 1 1/4" | 42,2 | 48 | 48 |
| 1 1/2" | 48,3 | 57 | 57 |
| 2" | 60,3 | 64 | 64 |
| 2 1/2" | 73,0 | 76 | 76 |
| 3" | 88,9 | 86 | 86 |
| 3 1/2" | 101,6 | 95 | 95 |
| 4" | 114,3 | 105 | 105 |
| 5" | 141,3 | 124 | 124 |
| 6" | 168,3 | 143 | 143 |
| 8" | 219,1 | 178 | 178 |
| 10" | 273,0 | 216 | 216 |
| 12" | 323,8 | 254 | 254 |
| 14" | 355,6 | 279 | 279 |
| 16" | 406,4 | 305 | 305 |
| 18" | 457,0 | 343 | 343 |
| 20" | 508.0 | 381 | 381 |
| 22" | 559,0 | 419 | 419 |
| 24" | 610,0 | 432 | 432 |
Proces produkcji

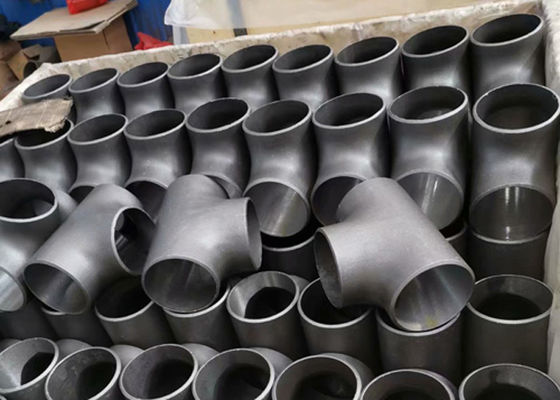

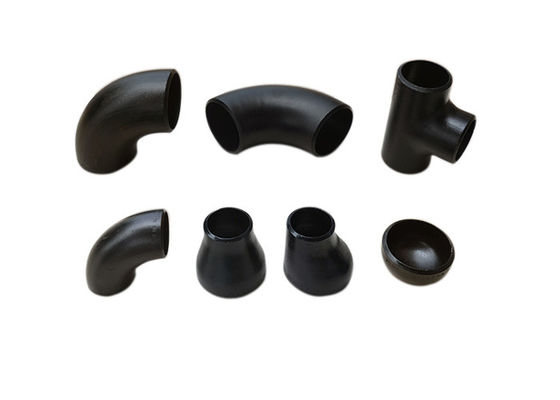

Prezentacja produktów naszej firmy:
