Szczegóły Produktu:
|
| Nacisk: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB | Standard: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA KLASA D, DIN, EN1092-1 |
|---|---|---|---|
| Rodzaj: | KOŁNIERZ WN, KOŁNIERZ SO, KOŁNIERZ ŚLEPY, KOŁNIERZ SW, KOŁNIERZ PŁYTOWY, KOŁNIERZ LAP JOINT | rozmiar: | 1/2 "DO 80", 0,5 CALI DO 80 CALI |
| Obróbka powierzchniowa: | MALOWANIE CZARNE, MALOWANIE ŻÓŁTE, CYNKOWANIE, OLEJ ANTYRDZENIOWY | KOŁNIERZ USZCZELNIAJĄCY: | TWARZ PODNIESIONA (RF), TWARZ PŁASKA (FF), TYP POŁĄCZENIA PIERŚCIENIOWEGO (RTJ) |
| Pakiet: | Skrzynie / palety ze sklejki nadające się do morza | Cena Termin: | FOB, CIF, CFR |
| Okres produkcyjny: | mniej niż 60 ton w ciągu 30 dni, ponad 60 ton 50 dniday | Certyfikat: | PED, ISO |
| Materiał: | STAL WĘGLOWA A105 A36 STAL NIERDZEWNA SS304L SS316L | ||
| High Light: | Kołnierz ze stali ocynkowanej 0,5 cala,kołnierz ze stali ocynkowanej 80 cali |
||

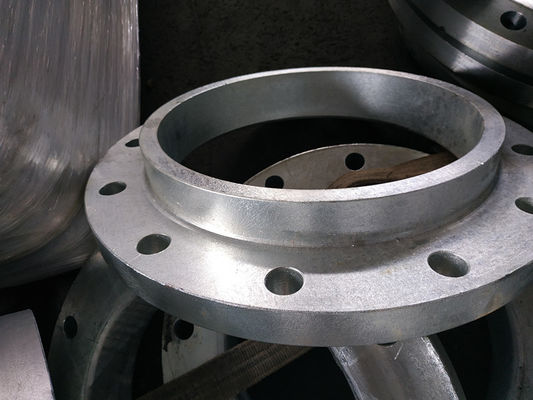

KOŁNIERZ STALOWY OCYNKOWANY ANSI B16.5 ASME B16.47 KOŁNIERZ SLIP ON KOŁNIERZ KUTY SORF
| ROZMIAR | MATERIAŁ | TYP KOŁNIERZOWY |
| 1/2"-80" | Stal nierdzewna | kołnierz szyjki spawanej, |
| Poślizg na kołnierzu | ||
| kołnierz do spawania gniazdowego | ||
| Kołnierz łączący LAP | ||
| Kołnierz gwintowany | ||
| zaślepka | ||
| STAL WĘGLOWA, STAL NIERDZEWNA | kołnierz szyjki spawanej, | |
| Poślizg na kołnierzu | ||
| kołnierz do spawania gniazdowego | ||
| Kołnierz łączący LAP | ||
| Kołnierz gwintowany | ||
| zaślepka | ||
| Uszczelnienie powierzchni kołnierzy | RF z ząbkowanym wykończeniem | |
| FF z 3 liniami wodnymi | ||
| FF z gładkim wykończeniem | ||
| RTJ (typ połączenia pierścieniowego) | ||
| FF z ząbkowanym wykończeniem | ||
| RF z liniami wodnymi |
| ø | D | b | g | m | a | J* | h | k | Otwory | ja | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 21,3 | 15,7 | 47,6 | 60,3 | 4 | 15,9 | 0,500 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 26,7 | 20,8 | 52,4 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 33,5 | 26,7 | 55,6 | 79,4 | 4 | 15,9 | 1100 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 42,2 | 35,1 | 57,1 | 88,9 | 4 | 15,9 | 1500 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 48,3 | 40,9 | 61,9 | 98,4 | 4 | 15,9 | 1800 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 60,3 | 52,6 | 63,5 | 120,6 | 4 | 19,0 | 2700 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 73,1 | 62,7 | 69,8 | 139,7 | 4 | 19,0 | 4400 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 88,9 | 78,0 | 69,8 | 152,4 | 4 | 19,0 | 5200 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 101,6 | 90,2 | 71,4 | 177,8 | 8 | 19,0 | 6400 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 114,3 | 102,4 | 76,2 | 190,5 | 8 | 19,0 | 7500 |
| 5" | 254,0 | 23,8 | 185,7 | 163,5 | 141,2 | 128,3 | 88,9 | 215,9 | 8 | 22,2 | 9200 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 168,4 | 154,2 | 88,9 | 241,3 | 8 | 22,2 | 11 000 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 219,1 | 202,7 | 101,6 | 298,4 | 8 | 22,2 | 18 300 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 273,0 | 254,5 | 101,6 | 361,9 | 12 | 25,4 | 25 000 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 323,8 | 304,8 | 114,3 | 431,8 | 12 | 25,4 | 39 000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 355,6 | 336,5 | 127,0 | 476,2 | 12 | 28,6 | 51 000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 406,4 | 387,3 | 127,0 | 539,7 | 16 | 28,6 | 60 000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 457,2 | 438,1 | 139,7 | 577,8 | 16 | 31,7 | 71 000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 508,0 | 488,9 | 144,5 | 635,0 | 20 | 31,7 | 88 000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 558,8 | 539,7 | 149,2 | 692,1 | 20 | 34,9 | 102 000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 609,6 | 590,5 | 152,4 | 749,3 | 20 | 34,9 | 119 000 |
| Normalna średnica rury. | Kołnierz OD | Dziw.Kołnierza Min | Śr. z Centrum |
Średnica podniesionej twarzy | Długość Hub.Y | Długość gwintu | Śr. sworzniowy Koło |
Śr. sworzniowy Otwory |
Numer rygli |
Śr.z Śruby (cal) |
KG | FUNT | |
| cal | dn | O | C | x | g | Tak | T | pne | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15,70 | 15,70 | 60,50 | 15.80 | 4 | 1/2" | 0,4 | 0,9 |
| 3/4" | 20 | 98,50 | 12.70 | 38.10 | 42,90 | 15,70 | 15,70 | 69,90 | 15.80 | 4 | 1/2" | 0,7 | 1,5 |
| 1" | 25 | 108,00 | 14.20 | 49.30 | 50,80 | 17.50 | 17.50 | 79.30 | 15.80 | 4 | 1/2" | 0,8 | 1,8 |
| 1-1/4" | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 20,60 | 88,90 | 15.80 | 4 | 1/2" | 1.2 | 2,6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65,00 | 73,20 | 22.40 | 22.40 | 98,60 | 15.80 | 4 | 1/2" | 1,5 | 3,3 |
| 2" | 50 | 152,50 | 19.10 | 77,70 | 91,90 | 25.40 | 25.40 | 120,70 | 19.10 | 4 | 5/8" | 2,3 | 5.1 |
| 2-1/2" | 65 | 178.00 | 22.40 | 90,40 | 104,60 | 28.40 | 28.40 | 139,70 | 19.10 | 4 | 5/8" | 3,7 | 8.1 |
| 3" | 80 | 190,50 | 23,90 | 108,00 | 127.00 | 30.20 | 30.20 | 152,40 | 19.10 | 4 | 5/8" | 4.1 | 9 |
| 3-1/2" | 90 | 216.00 | 23,90 | 122,20 | 139,70 | 31.80 | 31.80 | 177,80 | 19.10 | 8 | 5/8" | 5.1 | 11.2 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33.30 | 33.30 | 190,50 | 19.10 | 8 | 5/8" | 5,9 | 13 |
| 5" | 125 | 254.00 | 23,90 | 163,60 | 185,70 | 36,60 | 36,60 | 215,90 | 22.40 | 8 | 3/4" | 7 | 15,4 |
| 6" | 150 | 279,50 | 25.40 | 192.00 | 215,90 | 39,60 | 39,60 | 241,30 | 22.40 | 8 | 3/4" | 8.4 | 18,5 |
| 8" | 200 | 343,00 | 28.40 | 246,10 | 269,70 | 44,50 | 44,50 | 298,50 | 22.40 | 8 | 3/4" | 13 | 28,6 |
| 10" | 250 | 406,50 | 30.20 | 304,80 | 323,90 | 49.30 | 49.30 | 362.00 | 25.40 | 12 | 7/8" | 18 | 39,5 |
| 12" | 300 | 482,50 | 31.80 | 365,30 | 381.00 | 55,60 | 55,60 | 431,80 | 25.40 | 12 | 7/8" | 29 | 64 |
| 14" | 350 | 533,50 | 35.10 | 400,10 | 412,80 | 57,20 | 57,20 | 476,30 | 28,50 | 12 | 1" | 39 | 86 |
| 16" | 400 | 597,00 | 36,60 | 457,20 | 469,90 | 63,50 | 63,50 | 539,80 | 28,50 | 16 | 1" | 47 | 103 |
| 18" | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68.30 | 68.30 | 577,90 | 31.80 | 16 | 1 1/8" | 57 | 126 |
| 20" | 500 | 698,50 | 42,90 | 558,80 | 584,20 | 73,20 | 73,20 | 635,00 | 31.80 | 20 | 1 1/8" | 76 | 167 |
| 24" | 600 | 813.00 | 47.80 | 663,40 | 692,20 | 82,60 | 82,60 | 749,30 | 35.10 | 20 | 1 1/4" | 97 | 214 |
