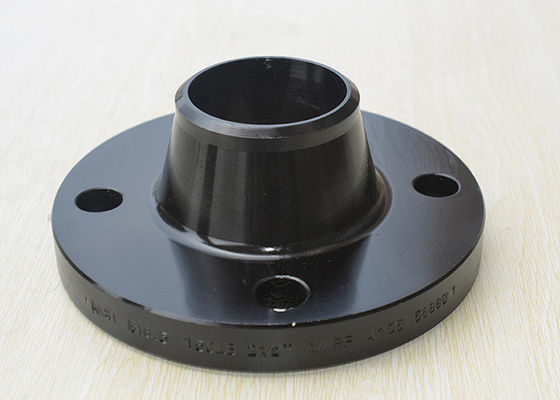

SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L
SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

Duży Obraz :  SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: XF
Orzecznictwo: ISO PED
Numer modelu: 1/2 "-80"
Zapłata:
Minimalne zamówienie: 1 szt
Cena: Discussible
Szczegóły pakowania: Skrzynia ze sklejki
Czas dostawy: 4 tygodnie
Zasady płatności: T / T, L / C, D / A, D / P
Możliwość Supply: 4000ton na miesiąc

SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

Opis
Materiał: A105N, F304/304L, F316/316L Kolor: Czarna farba i żółta farba
Rozmiar: 1/2"-80" Powierzchnia: RF, FF
nacisk: 150LBS,300LBS.400LBS,600LBS,1500LBS,2500LBS Standard: ANSI B16.5, ANSI B16.47-A
Pakiet: Paleta, skrzynie ze sklejki Certyfikat: MTC, ISO, TUV
High Light:

A105n F304 KOŁNIERZ Rf z szyjką spawaną

,

kołnierz czołowy z podniesioną szyjką do spawania

,

KOŁNIERZ Wnrf 150lbs 300lbs 316l

Kołnierz ze stali kutej ANSI B16.5 ASME B16.47 ASTM A105


STANDARD



Rodzaj

Nacisk

Materiał rozmiar

Proces

Powierzchnia

leczenie



ANSI B16.5, ASME16.47



SORF

WNRF

ŚLEPY

SWRF

LJFF

150 funtów, 300 funtów,

400 funtów,600LB

900 funtów, 1500 funtów,2500 funtów

Stal węglowa

Stal nierdzewna



1/2 "---60"

KUTY, KUTY

Czarna farba

Żółta farba

Lekki olej

SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L 0







Specyfikacja ANSI B16.5

Rodzaj kołnierza:spawaćszyja;poślizgnąć się na;blipa;staw biodrowy;gwintowany;spawanie gniazdowe;

Zakres rozmiarów: 1/2" do 24"

Nacisk: klasa 150;300;400;600;900;1500;2500

Grubość ścianki: SCH5,SCH10,SCH20,SCH30,XS,SCH40,SCH80,SCH160,SCH XXS

Typ złącza uszczelniającego: FF (płaska twarz) ;RF (podwyższona twarz) ;LJ (przegub zakładkowy) RTJ (przegub prawy)



Specyfikacja ASME B16.47

Rodzaj kołnierza:szyjka do spawania ;ślepy;

Zakres rozmiarów: 12" do 80"

Nacisk: klasa 75;150;300;600;900;

Grubość ścianki: SCH5,SCH10,SCH20,SCH30,XS,SCH40,SCH80,SCH160,SCH XXS

Typ złącza uszczelniającego: FF (płaska twarz) ;RF (podwyższona twarz) ;LJ (przegub zakładkowy) RTJ (przegub prawy)



Materiał:
1) Stal węglowa: ASTM A105/A105N, A350 LF1/LF2, A694 F42/46/48/
52/60/75 2) Stal nierdzewna: ASTM A182 F304/304L, 316/316L, F321, F51, ASTM A182 F11/F12/F22

Powierzchnia antykorozyjna:
Powierzchnia antykorozyjna 1: Lekki olej antykorozyjny
Powierzchnia antirust 2: Powłoka z czarnej farby

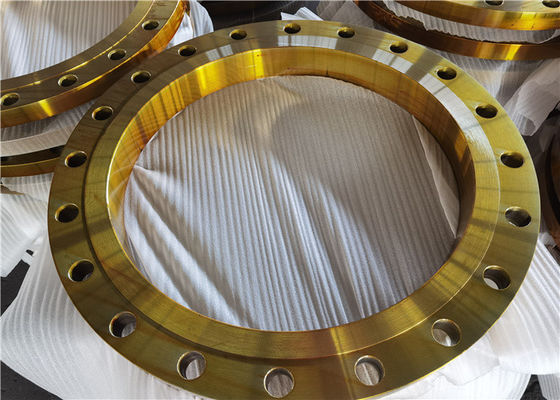

Powierzchnia antykorozyjna 3: Żółta powłoka lakiernicza
Powierzchnia antykorozyjna 4: ocynkowana (ocynkowana ogniowo lub elektrolitycznie)

Połącz twarz:
Powierzchnia 1: wykończenie zapasów
Powierzchnia 2: ząbkowana spiralnie
Powierzchnia 3: Dwa lub trzy rowki (Linie wodne)
Powierzchnia 4: gładkie wykończenie

Warunki
1) Płatność: nieodwołalna akredytywa na widok lub T / T, D / P
2) Termin dostawy FOB China Port lub CIF Buyer's Port

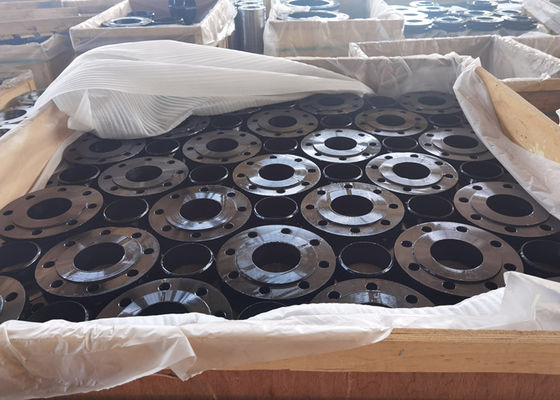

3) Pakowanie: paleta / skrzynka ze sklejki

Wymiary kołnierzy ANSI B16.5



ASME B16.5 Class 150 Wymiary w mm

ASME B16.5 Class 150 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
SO Otwór ID
(SB)
Identyfikator otworu WN
(WB)
Śr.Podstawa piasty
(HB)
Śr.z Hub Top
(HT)
SO LTH
(SL)
WN LTH
(WL)
12 3,50 0,38 1,38 4 0,62 2,38 0,88 0,62 1.19 0,84 0,56 1,81
34 3.88 0,44 1,69 4 0,62 2,75 1,09 0,82 1,50 1,05 0,56 2.00
1 4.25 0,50 2.00 4 0,62 3.12 1,36 1,05 1,94 1,32 0,62 2.12
114 4,62 0,56 2,50 4 0,62 3,50 1,70 1,38 2,31 1,66 0,75 2.19
112 5,00 0,62 2.88 4 0,62 3.88 1,95 1,61 2,56 1,90 0,81 2,38
2 6.00 0,69 3.62 4 0,75 4,75 2,44 2,07 3,06 2,38 0,94 2,44
212 7.00 0,81 4.12 4 0,75 5.50 2,94 2,47 3,56 2.88 1,06 2,69
3 7,50 0,88 5,00 4 0,75 6.00 3,57 3,07 4.25 3,50 1.12 2,69
312 8.50 0,88 5.50 8 0,75 7.00 4.07 3,55 4,81 4,00 1.19 2,75
4 9.00 0,88 6.19 8 0,75 7,50 4,57 4.03 5.31 4,50 1,25 2,94
5 10.00 0,88 7,31 8 0,88 8.50 5,66 5,05 6,44 5,56 1,38 3,44
6 11.00 0,94 8.50 8 0,88 9.50 6,72 6.07 7,56 6,63 1,50 3,44
8 13.50 1,06 10,62 8 0,88 11,75 8.72 7,98 9,69 8.63 1,69 3,94
10 16.00 1.12 12,75 12 1,00 14.25 10.88 10.02 12.00 10,75 1,88 3,94
12 19.00 1.19 15.00 12 1,00 17.00 12.88 12.00 14.38 12,75 2.12 4,44
14 21.00 1.31 16.25 12 1.12 18,75 14.14 13.25 15,75 14.00 2.19 4,94
16 23,50 1,38 18.50 16 1.12 21.25 16.16 15.25 18.00 16.00 2,44 4,94
18 25,00 1,50 21.00 16 1,25 22,75 18.18 17.25 19.88 18.00 2,62 5.44
20 27,50 1,62 23.00 20 1,25 25,00 20.20 19.25 22.00 20.00 2,81 5,62
22 29,50 1,75 25,25 20 1,38 27,25 22.22 21.25 24.25 22.00 3,07 5,82
24 32.00 1,81 27,25 20 1,38 29,50 24.25 23.25 26.12 24.00 3.19 5,94

WYMIARY SĄ W CALACH
Średnica otworu pod śrubę 1/8" większa niż średnica śruby



ANSI B16.5 Class 300 Wymiary kołnierza, ASME B16.5 Class 300 Wymiary kołnierza w mm

ASME B16.5 Class 300 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
SO Otwór ID
(SB)
Identyfikator otworu WN
(WB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
12 3,75 0,50 1,38 4 0,63 2,62 0,88 0,62 1,50 0,84 0,81 2.00
34 4,62 0,56 1,69 4 0,75 3,25 1,09 0,82 1,88 1,05 0,94 2.19
1 4,88 0,62 2.00 4 0,75 3,50 1,36 1,05 2.12 1,32 1,00 2,38
114 5.25 0,69 2,50 4 0,75 3.88 1,70 1,38 2,50 1,66 1,00 2,50
112 6.12 0,75 2.88 4 0,88 4,50 1,95 1,61 2,75 1,90 1.13 2,63
2 6,50 0,81 3.62 8 0,75 5,00 2,44 2,07 3,31 2,38 1,25 2,69
212 7,50 0,94 4.12 8 0,88 5,88 2,94 2,47 3,94 2.88 1,44 2,94
3 8.25 1,06 5,00 8 0,88 6,62 3,57 3,07 4,62 3,50 1,63 3,06
312 9.00 1.12 5.50 8 0,88 7.25 4.07 3,55 5.25 4,00 1,69 3,13
4 10.00 1.19 6.19 8 0,88 7,88 4,57 4.03 5,75 4,50 1,82 3,32
5 11.00 1.31 7,31 8 0,88 9.25 5,66 5,05 7.00 5,56 1,94 3.82
6 12.50 1,38 8.50 12 0,88 10,62 6,72 6.07 8.12 6,63 2.00 3.82
8 15.00 1,56 10,62 12 1,00 13.00 8.72 7,98 10.25 8.63 2,38 4,32
10 17.50 1,81 12,75 16 1.12 15.25 10.88 10.02 12,62 10,75 2,56 4,56
12 20,50 1,94 15.00 16 1,25 17,75 12.88 12.00 14,75 12,75 2.82 5,06
14 23.00 2,06 16.25 20 1,25 20,25 14.14 13.25 16,75 14.00 2,94 5,56
16 25,50 2.19 18.50 20 1,38 22.50 16.16 15.25 19.00 16.00 3.19 5,69
18 28,00 2,31 21.00 24 1,38 24,75 18.18 17.25 21.00 18.00 3,44 6.19
20 30,50 2,44 23.12 24 1,38 27,00 20.20 19.25 23.12 20.00 3,69 6,32
22 33,00 2,57 25,25 24 1,63 29.25 22.22 21.25 25,25 22.00 3,93 6,43
24 36,00 2,69 27,62 24 1,63 32.00 24.25 23.25 27,62 24.00 4.13 6.56

* W przypadku kołnierzy typu 21 zewnętrzna średnica piasty odpowiada w przybliżeniu zewnętrznej średnicy rury.
Notatka :Wskaźnik p/t z ASME B16.5 dotyczy tylko kołnierzy typu 05, 11, 12, 13 i 21 o średnicach nominalnych do DN 600 włącznie. Wskaźnik p/t wszystkich innych kołnierzy powinien zostać uzgodniony między producentem a nabywca.



ANSI B16.5 Klasa 400 Wymiary kołnierza

ANSI B16.5 Class 400 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
SO Otwór ID
(SB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
12 3,75 0,56 1,38 4 0,63 2,62 0,88 1,5 0,84 0,88 2,06 *
34 4,62 0,62 1,69 4 0,75 3,25 1,09 1,88 1,05 1,00 2,25 *
1 4,88 0,69 2.00 4 0,75 3,50 1,36 2.12 1,32 1,06 2,44 *
114 5.25 0,81 2,50 4 0,75 3.88 1,70 2,50 1,66 1.12 2,62 *
112 6.12 0,88 2.88 4 0,88 4,50 1,95 2,75 1,90 1,25 2,75 *
2 6,50 1,00 3.62 8 0,75 5,00 2,44 3,31 2,38 1,44 2.88 *
212 7,50 1.12 4.12 8 0,88 5,88 2,94 3,94 2.88 1,62 3.12 *
3 8.25 1,25 5,00 8 0,88 6,62 3,57 4,62 3,50 1,81 3,25 *
312 9.00 1,38 5.50 8 1,00 7.25 4.07 5.25 4,00 1,94 3,38 *
4 10.00 1,38 6.19 8 1,00 7,88 4,57 5,75 4,50 2.00 3,50 *
5 11.00 1,50 7,31 8 1,00 9.25 5,66 7.00 5,56 2.12 4,00 *
6 12.50 1,62 8.50 12 1,00 10,62 6,72 8.12 6,63 2,25 4.06 *
8 15.00 1,88 10,62 12 1.12 13.00 8.72 10.25 8.63 2,69 4,62 *
10 17.50 2.12 12,75 16 1,25 15.25 10.88 12,62 10,75 2.88 4,88 *
12 20,50 2,25 15.00 16 1,38 17,75 12.88 14,75 12,75 3.12 5.38 *
14 23.00 2,38 16.25 20 1,38 20,25 14.14 16,75 14.00 3,31 5,88 *
16 25,50 2,50 18.50 20 1,50 22.50 16.16 19.00 16.00 3,69 6.00 *
18 28,00 2,62 21.00 24 1,50 24,75 18.18 21.00 18.00 3.88 6,50 *
20 30,50 2,75 23.12 24 1,62 27,00 20.20 23.12 20.00 4,00 6,62 *
22 33,00 2.88 25,25 24 1,75 29.25 22.22 25,25 22.00 4.25 6,75 *
24 36,00 3.00 27,25 24 1,88 32.00 24.25 27,62 24.00 4,50 6.88 *

Średnica otworu pod śrubę 1/8" większa niż średnica śruby



Wymiary kołnierza ANSI B16.5 klasy 600, wymiary kołnierza zaślepiającego ASME B16.5 klasy 600

ANSI B16.5 Class 600 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
SO Otwór ID
(SB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
12 3,75 0,56 1,38 4 0,63 2,62 0,88 1,50 0,84 0,88 2,06 *
34 4,62 0,62 1,69 4 0,75 3,25 1,09 1,88 1,05 1,00 2,25 *
1 4,88 0,69 2.00 4 0,75 3,50 1,36 2.12 1,32 1,06 2,44 *
114 5.25 0,81 2,50 4 0,75 3.88 1,70 2,50 1,66 1.12 2,62 *
112 6.12 0,88 2.88 4 0,88 4,50 1,95 2,75 1,90 1,25 2,75 *
2 6,50 1,00 3.62 8 0,75 5,00 2,44 3,31 2,38 1,44 2.88 *
212 7,50 1.12 4.12 8 0,88 5,88 2,94 3,94 2.88 1,62 3.12 *
3 8.25 1,25 5,00 8 0,88 6,62 3,57 4,62 3,50 1,81 3,25 *
312 9.00 1,38 5.50 8 1,00 7.25 4.07 5.25 4,00 1,94 3,38 *
4 10,75 1,50 6.19 8 1,00 8.50 4,57 6.00 4,50 2.12 4,00 *
5 13.00 1,75 7,31 8 1.12 10.50 5,66 7,44 5,56 2,38 4,50 *
6 14.00 1,88 8.50 12 1.12 11.50 6,72 8.75 6,63 2,62 4,62 *
8 16.50 2.19 10,62 12 1,25 13.75 8.72 10,75 8.63 3.00 5.25 *
10 20.00 2,50 12,75 16 1,38 17.00 10.88 13.50 10,75 3,38 6.00 *
12 22.00 2,62 15.00 20 1,38 19.25 12.88 15,75 12,75 3.62 6.12 *
14 23,75 2,75 16.25 20 1,50 20,75 14.14 17.00 14.00 3,69 6,50 *
16 27,00 3.00 18.50 20 1,63 23,75 16.16 19.50 16.00 4.19 7.00 *
18 29.25 3,25 21.00 20 1,75 25,75 18.18 21,50 18.00 4,62 7.25 *
20 32.00 3,50 23.00 24 1,75 28,50 20.20 24.00 20.00 5,00 7,50 *
22 34,25 3,75 25,25 24 1,88 30,63 22.22 26,25 22.00 5.25 7,75 *
24 37,00 4,00 27,25 24 2.00 33,00 24.25 28,25 24.00 5.50 8.00 *



ANSI B16.5 Klasa 900 Wymiary kołnierza

ANSI B16.5 Class 900 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
SO Otwór ID
(SB)
* Identyfikator otworu WN
(WB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
3 9.50 1,50 5,00 8 1,00 7,50 3,57 * 5,00 3,50 2.12 4,00
4 11.50 1,75 6.19 8 1,25 9.25 4,57 * 6.25 4,50 2,75 4,50
5 13.75 2.00 7,31 8 1,38 11.00 5,66 * 7,50 5,56 3.12 5,00
6 15.00 2.19 8.50 12 1,25 12.50 6,72 * 9.25 6,63 3,38 5.50
8 18.50 2,50 10,63 12 1,50 15.50 8.72 * 11,75 8.63 4,00 6,38
10 21,50 2,75 12,75 16 1,50 18.50 10.88 * 14.50 10,75 4.25 7.25
12 24.00 3.12 15.00 20 1,50 21.00 12.88 * 16.50 12,75 4,63 7,88
14 25,25 3,38 16.25 20 1,63 22.00 14.14 * 17,75 14.00 5.12 8.38
16 27,75 3,50 18.50 20 1,75 24.25 16.16 * 20.00 16.00 5.25 8.50
18 31,00 4,00 21.00 20 2.00 27,00 18.18 * 22.25 18.00 6.00 9.00
20 33,75 4.25 23.00 20 2.13 29,50 20.20 * 24.50 20.00 6.25 9,75
24 41,00 5.50 27,25 20 2,63 35,50 24.25 * 29,50 24.00 8.00 11.50





ANSI B16.5 Klasa 1500 Wymiary kołnierza

ANSI B16.5 Class 1500 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
Więc Bore ID
(SB)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
12 4,75 0,88 1,38 4 0,88 3,25 0,88 1,50 0,84 1,25 2,38 *
34 5.12 1,00 1,69 4 0,88 3,50 1,09 1,75 1,05 1,38 2,75 *
1 5,88 1.12 2.00 4 1,00 4,00 1,36 2,06 1,32 1,62 2.88 *
114 6.25 1.12 2,50 4 1,00 4,38 1,70 2,50 1,66 1,62 2.88 *
112 7.00 1,25 2.88 4 1.12 4,88 1,95 2,75 1,90 1,75 3,25 *
2 8.50 1,50 3,63 8 1,00 6,50 2,44 4.12 2,38 2,25 4,00 *
212 9,62 1,62 4.13 8 1.12 7,50 2,94 4,88 2.88 2,50 4.12 *
3 10.50 1,88 5,00 8 1,25 8.00 - 5.25 3,50 - 4,62 *
4 12.25 2.12 6.19 8 1,38 9.50 - 6,38 4,50 - 4,88 *
5 14,75 2.88 7,31 8 1,63 11.50 - 7,75 5,56 - 6.12 *
6 15.50 3,25 8.50 12 1,50 12.50 - 9.00 6,63 - 6,75 *
8 19.00 3.62 10,63 12 1,75 15.50 - 11.50 8.63 - 8.38 *
10 23.00 4.25 12,75 12 2.00 19.00 - 14.50 10,75 - 10.00 *
12 26,50 4,88 15.00 16 2.12 22.50 - 17,75 12,75 - 11.12 *
14 29,50 5.25 16.25 16 2,38 25,00 - 19.50 14.00 - 11,75 *
16 32,50 5,75 18.50 16 2,63 27,75 - 21,75 16.00 - 12.25 *
18 36,00 6,38 21.00 16 2.88 30,50 - 23,50 18.00 - 12.88 *
20 38,75 7.00 23.00 16 3.12 32,75 - 25,25 20.00 - 14.00 *
24 46,00 8.00 27,25 16 3,63 39.00 - 30,00 24.00 - 16.00 *



ASME B16.5 Klasa 2500 Wymiary kołnierza

ANSI B16.5 Class 2500 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
Min.Grubość
(T)
Średnica RF
(R)
Liczba otworów na śruby Średnica otworów Okrąg śrub
(PNE)
Śr.Podstawa piasty
(HB)
Śr.Góra piasty
(HT)
SO LTH
(SL)
WN LTH
(WL)
* Identyfikator otworu WN
(WB)
12 5.25 1.19 1,38 4 0,88 3,50 1,69 0,84 1,56 2.88 *
34 5.50 1,25 1,69 4 0,88 3,75 2.00 1,05 1,69 3.12 *
1 6.25 1,38 2.00 4 1,00 4.25 2,25 1,32 1,88 3,50 *
114 7.25 1,50 2,50 4 1.12 5.13 2.88 1,66 2,06 3,75 *
112 8.00 1,75 2.88 4 1,25 5,75 3.12 1,90 2,38 4,38 *
2 9.25 2.00 3,63 8 1.12 6,75 3,75 2,38 2,75 5,00 *
212 10.50 2,25 4.13 8 1,25 7,75 4,50 2.88 3.12 5,62 *
3 12.00 2,62 5,00 8 1,38 9.00 5.25 3,50 - 6,62 *
4 14.00 3.00 6.19 8 1,63 10,75 6,50 4,50 - 7,50 *
5 16.50 3.62 7,31 8 1,88 12,75 8.00 5,56 - 9.00 *
6 19.00 4.25 8.50 8 2.12 14.50 9.25 6,63 - 10,75 *
8 21,75 5,00 10,63 12 2.12 17.25 12.00 8.63 - 12.50 *
10 26,50 6,50 12,75 12 2,63 21.25 14,75 10,75 - 16.50 *
12 30,00 7.25 15.00 12 2.88 24,38 17.38 12,75 - 18.25 *

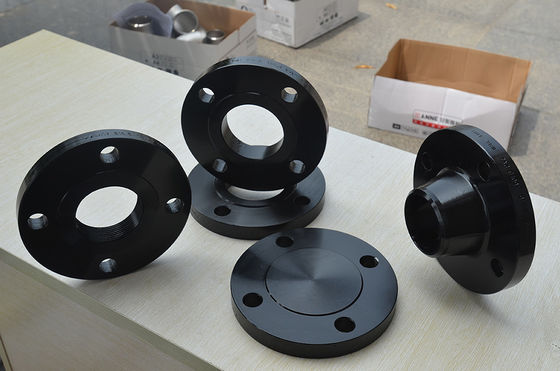

SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L 8

SZYJKA DO SPAWANIA KOŁNIERZ RF WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L 9

1.kim jesteśmy?
Mamy siedzibę w Hebei w Chinach, począwszy od 1986 roku, sprzedajemy kołnierze i złączki rurowesprzedawane na całym świecie.
2. jak możemy zagwarantować jakość?
Zawsze próbka przedprodukcyjna przed masową produkcją;
Zawsze ostateczna kontrola przed wysyłką;

3. co możesz u nas kupić?
Kołnierz kuty, złączka, złączka kuta, rura bezszwowa.

4. jakie usługi możemy świadczyć?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FCA, DDP, DDU, ekspresowa dostawa, DAF;
Akceptowana waluta płatności: USD, EUR, CNY;
Akceptowany typ płatności: T / T, L / C, D / PD / A, MoneyGram, karta kredytowa, PayPal, Western Union, gotówka, Escrow;
Używany język: angielski, chiński, arabski, francuski;

Informacje kontaktowe:

EMAIL:info11@hbxfgj.com

TEL:+86-317-6016755FAKS:+86-317-6853755

Mob/Wechat/WhatsApp:0086-18031772026

Skype: angela.766437

QQ: 1608691724



Szczegóły kontaktu
Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Osoba kontaktowa: Miss. Mandy Liu

Tel: 0086 18903173335

Faks: 86-0317-6853077-6723871

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Inne produkty
