Szczegóły Produktu:
|
| produkt: | Spawany doczołowo trójnik rurowy | Rodzaj: | Równa koszulka, koszulka redukcyjna |
|---|---|---|---|
| grubość ściany: | 2mm-60mm, SCH10, SCH20,SCH30, STD SCH40 | Materiał: | stal węglowa ASTM A234 WPB, P265GH |
| rozmiar: | 1/2" to 24" for seamless type; 1/2 "do 24" dla typu bezszwowego; < | uszczelka: | Skrzynia ze sklejki zdatnej do żeglugi |
| High Light: | Trójnik zgrzewany doczołowo 18 '' Trójnik,trójnik zgrzewany doczołowo 16 '',trójnik CS SS 14 '' |
||

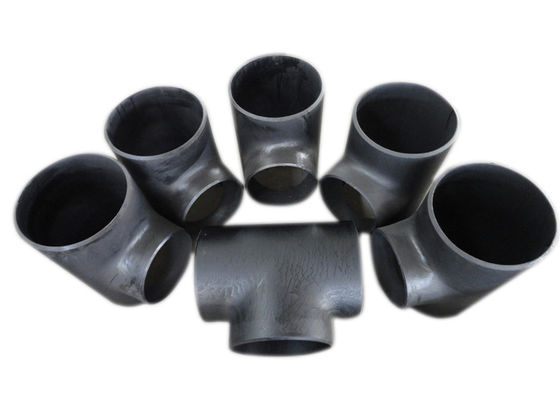

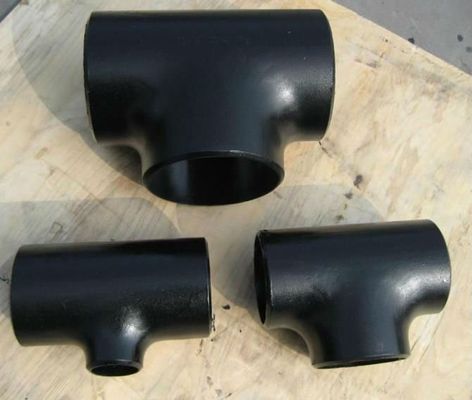

Równa koszulka / koszulka redukcyjna Bezszwowa spawana SCH40 SCH80 SCH160, CZARNE MALOWANIE
Miejsce pochodzenia: chiny!
Możemy dostarczyć trójniki bezszwowe i trójniki spawalnicze, które można również podzielić na trójniki równe i trójniki redukcyjne.
Równa koszulka / koszulka redukcyjna
Opis:
Trójnik jest również nazywany trójką, trójdrożnym i „T” i może być używany do łączenia lub dzielenia przepływu płynu.Najczęściej spotykane są trójniki o tych samych rozmiarach wlotu i wylotu,
ale dostępne są również koszulki „redukujące”.Oznacza to, że jeden lub dwa końce różnią się wymiarami. Ze względu na ten wymiar różnią się, co sprawia, że łączniki teowe mają możliwość regulacji głośności, gdy jest to wymagane.
•Standardy
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
| Wzór | Spawać | Bezszwowy |
| Rozmiar nominalny |
1/2”-48” (DN15-DN1200) |
1/2”-20” (DN15-DN500) |
| grubość ściany | 2~100mm | 2~50mm |
| Promień gięcia | SCH5S-SCH160 ,XXS | SCH5-SCH160 |
| Nominalny rozmiar rury (mm) | Średnica zewnętrzna przy skosie (mm) |
Od środka do końca | |
| Bieg (C) | Wylot (M) | ||
| 1/2" | 21,3 | 25 | 25 |
| 3/4" | 26,7 | 29 | 29 |
| 1" | 33,4 | 38 | 38 |
| 1 1/4" | 42,2 | 48 | 48 |
| 1 1/2" | 48,3 | 57 | 57 |
| 2" | 60,3 | 64 | 64 |
| 2 1/2" | 73,0 | 76 | 76 |
| 3" | 88,9 | 86 | 86 |
| 3 1/2" | 101,6 | 95 | 95 |
| 4" | 114,3 | 105 | 105 |
| 5" | 141,3 | 124 | 124 |
| 6" | 168,3 | 143 | 143 |
| 8" | 219,1 | 178 | 178 |
| 10" | 273,0 | 216 | 216 |
| 12" | 323,8 | 254 | 254 |
| 14" | 355,6 | 279 | 279 |
| 16" | 406,4 | 305 | 305 |
| 18" | 457,0 | 343 | 343 |
| 20" | 508.0 | 381 | 381 |
| 22" | 559,0 | 419 | 419 |
| 24" | 610,0 | 432 | 432 |

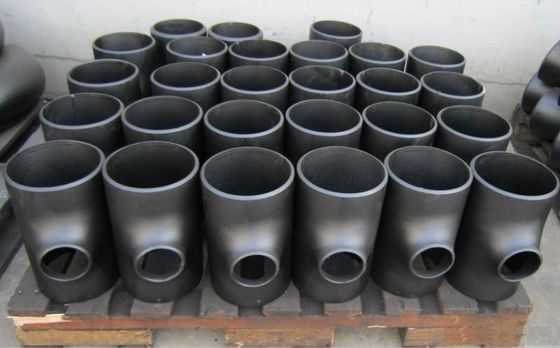

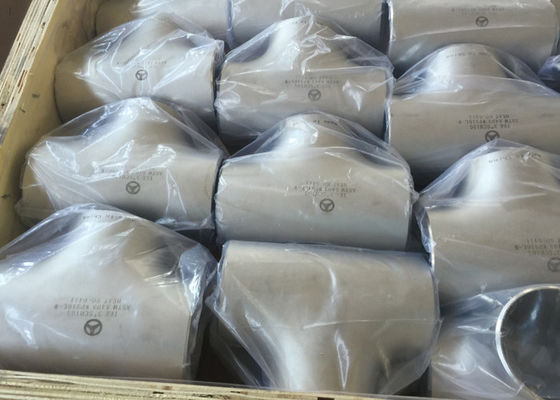

Prezentacja produktów naszej firmy:
