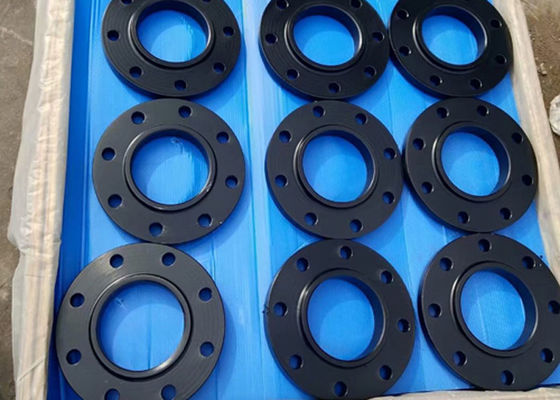

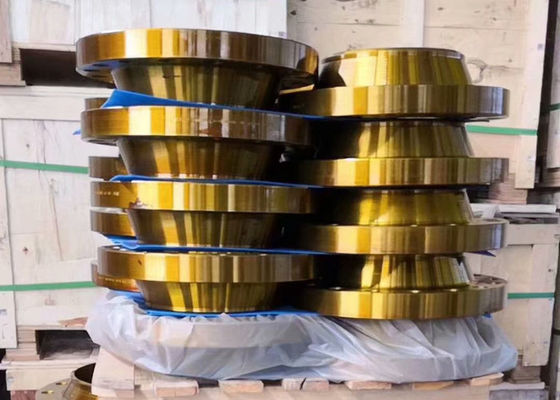

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange

Opis
Materiał: ASTM A105/A105N, AISI 304/304L, AISI 316/316L Kolor: Czarna farba, żółta farba, olej antykorozyjny
Rozmiar: 1/2"-80" Standard: ANSI B16.5, ANSI B16.47-A, ANSI B16.47-B
Uszczelka: SKRZYNIA ZE SKLEJKI, PALETA Uprzejmy: WSUWANY,SZYJKA SPAWANA,ŚLEPOWY,POŁĄCZENIE NA ZAKŁADKĘ,GWINTOWANE,SPWANIE GNIAZDOWE,AWWA C207-07-KLAS
High Light:

Kołnierz A105n ansi 150lb

,

kołnierz Slip On Wnrf Ansi Blind

,

kołnierz 1/2 "do 80" ansi 1500

Kołnierz ze stali kutej ANSI B16.5 ASME B16.47 ASTM A105

Ansi Flange A105n 150lbs - 2500lbs Slip On Wnrf Blind Lap Joint Gwintowany Swrf 1/2" - 80"


STANDARD



Typ

Ciśnienie

Materiał rozmiar

Proces

Powierzchnia

leczenie



ANSI B16.5, ASME16.47



SORF

WNRF

ŚLEPY

SWRF

LJFF

150 funtów, 300 funtów,

400 funtów,600 funtów

900 funtów, 1500 funtów,2500 funtów

Stal węglowa

Stal nierdzewna



1/2 "--- 60"

KUTY, KUTY

Czarna farba

Żółta farba

Lekki olej

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange 0







Specyfikacja ANSI B16.5

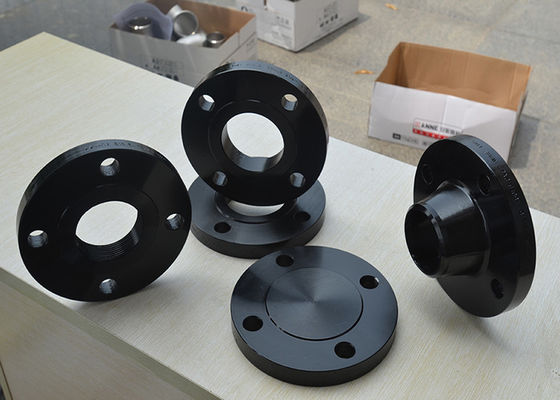

Typ kołnierza:spawaćszyja;poślizgnąć się na;BLinda;staw biodrowy;gwintowany;spawanie gniazdowe;

Zakres rozmiarów: 1/2" do 24"

Ciśnienie: klasa 150;300;400;600;900;1500;2500

Grubość ścianki: SCH5,SCH10,SCH20,SCH30,XS ,SCH40, SCH80,SCH160,SCH XXS

Rodzaj złącza uszczelniającego: FF (płaska powierzchnia) ;RF (podniesiona twarz);LJ (staw biodrowy) RTJ (staw prawy)



Specyfikacja ASME B16.47

Typ kołnierza:szyjka spawalnicza ;ślepy;

Zakres rozmiarów: 12" do 80"

Ciśnienie: klasa 75;150;300;600;900;

Grubość ścianki: SCH5,SCH10,SCH20,SCH30,XS ,SCH40, SCH80,SCH160,SCH XXS

Rodzaj złącza uszczelniającego: FF (płaska powierzchnia) ;RF (podniesiona twarz);LJ (staw biodrowy) RTJ (staw prawy)



Materiał:
1) stal węglowa: ASTM A105/A105N, A350 LF1/LF2, A694 F42/46/48/
52/60/75 2) Stal nierdzewna: ASTM A182 F304/304L, 316/316L, F321, F51, ASTM A182 F11/F12/F22

Powierzchnia antykorozyjna:
Surface antirust 1: Antirust lekki olej
Surface antirust 2: Czarna powłoka malarska
Surface antirust 3: Żółta powłoka malarska
Powierzchnia antykorozyjna 4: ocynkowana (ocynkowana ogniowo lub ocynkowana elektrycznie)

Połącz twarz:
Powierzchnia 1: Wykończenie fabryczne
Powierzchnia 2: Sprial ząbkowana
Powierzchnia 3: dwa lub trzy rowki (linie wodne)
Powierzchnia 4: Gładkie wykończenie

Warunki
1) Płatność: nieodwołalna akredytywa w zasięgu wzroku lub T/T, D/P
2) Termin dostawy FOB China Port lub CIF Buyer's Port
3) Pakowanie: Paleta / skrzynia ze sklejki

Wymiary kołnierzy ANSI B16.5



ASME B16.5 Klasa 150 Wymiary w MM

ASME B16.5 Class 150 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
SO Identyfikator otworu
(SB)
WN Średnica otworu
(WB)
Śr.Baza piasty
(HB)
Śr.Hub Top
(HT)
TAK LTH
(SL)
WN LTH
(WL)
12 3,50 0,38 1.38 4 0,62 2.38 0,88 0,62 1.19 0,84 0,56 1,81
34 3,88 0,44 1,69 4 0,62 2,75 1.09 0,82 1,50 1.05 0,56 2.00
1 4.25 0,50 2.00 4 0,62 3.12 1.36 1.05 1,94 1.32 0,62 2.12
114 4.62 0,56 2,50 4 0,62 3,50 1,70 1.38 2.31 1,66 0,75 2.19
112 5.00 0,62 2,88 4 0,62 3,88 1,95 1.61 2.56 1,90 0,81 2.38
2 6.00 0,69 3.62 4 0,75 4,75 2.44 2.07 3.06 2.38 0,94 2.44
212 7.00 0,81 4.12 4 0,75 5.50 2,94 2.47 3,56 2,88 1.06 2,69
3 7.50 0,88 5.00 4 0,75 6.00 3,57 3.07 4.25 3,50 1.12 2,69
312 8.50 0,88 5.50 8 0,75 7.00 4.07 3,55 4.81 4.00 1.19 2,75
4 9.00 0,88 6.19 8 0,75 7.50 4.57 4.03 5.31 4,50 1,25 2,94
5 10.00 0,88 7.31 8 0,88 8.50 5.66 5.05 6.44 5.56 1.38 3.44
6 11.00 0,94 8.50 8 0,88 9.50 6.72 6.07 7.56 6.63 1,50 3.44
8 13.50 1.06 10.62 8 0,88 11.75 8.72 7,98 9,69 8.63 1,69 3,94
10 16.00 1.12 12.75 12 1.00 14.25 10.88 10.02 12.00 10.75 1,88 3,94
12 19.00 1.19 15.00 12 1.00 17.00 12.88 12.00 14.38 12.75 2.12 4.44
14 21.00 1.31 16.25 12 1.12 18.75 14.14 13.25 15.75 14.00 2.19 4,94
16 23.50 1.38 18.50 16 1.12 21.25 16.16 15.25 18.00 16.00 2.44 4,94
18 25.00 1,50 21.00 16 1,25 22.75 18.18 17.25 19.88 18.00 2.62 5.44
20 27.50 1,62 23.00 20 1,25 25.00 20.20 19.25 22.00 20.00 2.81 5.62
22 29.50 1,75 25.25 20 1.38 27.25 22.22 21.25 24.25 22.00 3.07 5,82
24 32.00 1,81 27.25 20 1.38 29.50 24.25 23.25 26.12 24.00 3.19 5,94

WYMIARY PODANE SĄ W CALACH
Średnica otworu na śrubę o 1/8 cala większa niż średnica śruby



Wymiary kołnierza ANSI B16.5 klasy 300, Wymiary kołnierza ASME B16.5 klasy 300 w mm

ASME B16.5 Class 300 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
SO Identyfikator otworu
(SB)
WN Średnica otworu
(WB)
Śr.Baza piasty
(HB)
Śr.Górna część piasty
(HT)
TAK LTH
(SL)
WN LTH
(WL)
12 3,75 0,50 1.38 4 0,63 2.62 0,88 0,62 1,50 0,84 0,81 2.00
34 4.62 0,56 1,69 4 0,75 3.25 1.09 0,82 1,88 1.05 0,94 2.19
1 4,88 0,62 2.00 4 0,75 3,50 1.36 1.05 2.12 1.32 1.00 2.38
114 5.25 0,69 2,50 4 0,75 3,88 1,70 1.38 2,50 1,66 1.00 2,50
112 6.12 0,75 2,88 4 0,88 4,50 1,95 1.61 2,75 1,90 1.13 2.63
2 6.50 0,81 3.62 8 0,75 5.00 2.44 2.07 3.31 2.38 1,25 2,69
212 7.50 0,94 4.12 8 0,88 5,88 2,94 2.47 3,94 2,88 1.44 2,94
3 8.25 1.06 5.00 8 0,88 6.62 3,57 3.07 4.62 3,50 1,63 3.06
312 9.00 1.12 5.50 8 0,88 7.25 4.07 3,55 5.25 4.00 1,69 3.13
4 10.00 1.19 6.19 8 0,88 7,88 4.57 4.03 5,75 4,50 1,82 3.32
5 11.00 1.31 7.31 8 0,88 9.25 5.66 5.05 7.00 5.56 1,94 3,82
6 12.50 1.38 8.50 12 0,88 10.62 6.72 6.07 8.12 6.63 2.00 3,82
8 15.00 1,56 10.62 12 1.00 13.00 8.72 7,98 10.25 8.63 2.38 4.32
10 17.50 1,81 12.75 16 1.12 15.25 10.88 10.02 12.62 10.75 2.56 4.56
12 20.50 1,94 15.00 16 1,25 17.75 12.88 12.00 14.75 12.75 2.82 5.06
14 23.00 2.06 16.25 20 1,25 20.25 14.14 13.25 16.75 14.00 2,94 5.56
16 25.50 2.19 18.50 20 1.38 22.50 16.16 15.25 19.00 16.00 3.19 5,69
18 28.00 2.31 21.00 24 1.38 24.75 18.18 17.25 21.00 18.00 3.44 6.19
20 30.50 2.44 23.12 24 1.38 27.00 20.20 19.25 23.12 20.00 3,69 6.32
22 33.00 2.57 25.25 24 1,63 29.25 22.22 21.25 25.25 22.00 3,93 6.43
24 36.00 2,69 27.62 24 1,63 32.00 24.25 23.25 27.62 24.00 4.13 6.56

* Dla kołnierzy typu 21 zewnętrzna średnica piasty odpowiada w przybliżeniu zewnętrznej średnicy rury.
Notatka :Wartość znamionowa p/t z ASME B16.5 dotyczy tylko kołnierzy typu 05, 11, 12, 13 i 21 o średnicach nominalnych do DN 600 włącznie. Wartość znamionowa p/t wszystkich pozostałych kołnierzy powinna być uzgodniona między producentem a nabywca.



Wymiary kołnierza ANSI B16.5 klasy 400

ANSI B16.5 Class 400 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
SO Identyfikator otworu
(SB)
Śr.Baza piasty
(HB)
Śr.Górna część piasty
(HT)
TAK LTH
(SL)
WN LTH
(WL)
* WN Średnica otworu
(WB)
12 3,75 0,56 1.38 4 0,63 2.62 0,88 1.5 0,84 0,88 2.06 *
34 4.62 0,62 1,69 4 0,75 3.25 1.09 1,88 1.05 1.00 2.25 *
1 4,88 0,69 2.00 4 0,75 3,50 1.36 2.12 1.32 1.06 2.44 *
114 5.25 0,81 2,50 4 0,75 3,88 1,70 2,50 1,66 1.12 2.62 *
112 6.12 0,88 2,88 4 0,88 4,50 1,95 2,75 1,90 1,25 2,75 *
2 6.50 1.00 3.62 8 0,75 5.00 2.44 3.31 2.38 1.44 2,88 *
212 7.50 1.12 4.12 8 0,88 5,88 2,94 3,94 2,88 1,62 3.12 *
3 8.25 1,25 5.00 8 0,88 6.62 3,57 4.62 3,50 1,81 3.25 *
312 9.00 1.38 5.50 8 1.00 7.25 4.07 5.25 4.00 1,94 3.38 *
4 10.00 1.38 6.19 8 1.00 7,88 4.57 5,75 4,50 2.00 3,50 *
5 11.00 1,50 7.31 8 1.00 9.25 5.66 7.00 5.56 2.12 4.00 *
6 12.50 1,62 8.50 12 1.00 10.62 6.72 8.12 6.63 2.25 4.06 *
8 15.00 1,88 10.62 12 1.12 13.00 8.72 10.25 8.63 2,69 4.62 *
10 17.50 2.12 12.75 16 1,25 15.25 10.88 12.62 10.75 2,88 4,88 *
12 20.50 2.25 15.00 16 1.38 17.75 12.88 14.75 12.75 3.12 5.38 *
14 23.00 2.38 16.25 20 1.38 20.25 14.14 16.75 14.00 3.31 5,88 *
16 25.50 2,50 18.50 20 1,50 22.50 16.16 19.00 16.00 3,69 6.00 *
18 28.00 2.62 21.00 24 1,50 24.75 18.18 21.00 18.00 3,88 6.50 *
20 30.50 2,75 23.12 24 1,62 27.00 20.20 23.12 20.00 4.00 6.62 *
22 33.00 2,88 25.25 24 1,75 29.25 22.22 25.25 22.00 4.25 6,75 *
24 36.00 3.00 27.25 24 1,88 32.00 24.25 27.62 24.00 4,50 6,88 *

Średnica otworu na śrubę o 1/8 cala większa niż średnica śruby



Wymiary kołnierza ANSI B16.5 klasy 600, Wymiary kołnierza zaślepionego ASME B16.5 klasy 600

ANSI B16.5 Class 600 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
SO Identyfikator otworu
(SB)
Śr.Baza piasty
(HB)
Śr.Górna część piasty
(HT)
TAK LTH
(SL)
WN LTH
(WL)
* WN Średnica otworu
(WB)
12 3,75 0,56 1.38 4 0,63 2.62 0,88 1,50 0,84 0,88 2.06 *
34 4.62 0,62 1,69 4 0,75 3.25 1.09 1,88 1.05 1.00 2.25 *
1 4,88 0,69 2.00 4 0,75 3,50 1.36 2.12 1.32 1.06 2.44 *
114 5.25 0,81 2,50 4 0,75 3,88 1,70 2,50 1,66 1.12 2.62 *
112 6.12 0,88 2,88 4 0,88 4,50 1,95 2,75 1,90 1,25 2,75 *
2 6.50 1.00 3.62 8 0,75 5.00 2.44 3.31 2.38 1.44 2,88 *
212 7.50 1.12 4.12 8 0,88 5,88 2,94 3,94 2,88 1,62 3.12 *
3 8.25 1,25 5.00 8 0,88 6.62 3,57 4.62 3,50 1,81 3.25 *
312 9.00 1.38 5.50 8 1.00 7.25 4.07 5.25 4.00 1,94 3.38 *
4 10.75 1,50 6.19 8 1.00 8.50 4.57 6.00 4,50 2.12 4.00 *
5 13.00 1,75 7.31 8 1.12 10.50 5.66 7.44 5.56 2.38 4,50 *
6 14.00 1,88 8.50 12 1.12 11.50 6.72 8.75 6.63 2.62 4.62 *
8 16.50 2.19 10.62 12 1,25 13.75 8.72 10.75 8.63 3.00 5.25 *
10 20.00 2,50 12.75 16 1.38 17.00 10.88 13.50 10.75 3.38 6.00 *
12 22.00 2.62 15.00 20 1.38 19.25 12.88 15.75 12.75 3.62 6.12 *
14 23.75 2,75 16.25 20 1,50 20.75 14.14 17.00 14.00 3,69 6.50 *
16 27.00 3.00 18.50 20 1,63 23.75 16.16 19.50 16.00 4.19 7.00 *
18 29.25 3.25 21.00 20 1,75 25.75 18.18 21.50 18.00 4.62 7.25 *
20 32.00 3,50 23.00 24 1,75 28.50 20.20 24.00 20.00 5.00 7.50 *
22 34.25 3,75 25.25 24 1,88 30.63 22.22 26.25 22.00 5.25 7,75 *
24 37.00 4.00 27.25 24 2.00 33.00 24.25 28.25 24.00 5.50 8.00 *



ANSI B16.5 Klasa 900 Wymiary kołnierzy

ANSI B16.5 Class 900 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
SO Identyfikator otworu
(SB)
* WN Średnica otworu
(WB)
Śr.Baza piasty
(HB)
Śr.Górna część piasty
(HT)
TAK LTH
(SL)
WN LTH
(WL)
3 9.50 1,50 5.00 8 1.00 7.50 3,57 * 5.00 3,50 2.12 4.00
4 11.50 1,75 6.19 8 1,25 9.25 4.57 * 6.25 4,50 2,75 4,50
5 13.75 2.00 7.31 8 1.38 11.00 5.66 * 7.50 5.56 3.12 5.00
6 15.00 2.19 8.50 12 1,25 12.50 6.72 * 9.25 6.63 3.38 5.50
8 18.50 2,50 10.63 12 1,50 15.50 8.72 * 11.75 8.63 4.00 6.38
10 21.50 2,75 12.75 16 1,50 18.50 10.88 * 14.50 10.75 4.25 7.25
12 24.00 3.12 15.00 20 1,50 21.00 12.88 * 16.50 12.75 4.63 7,88
14 25.25 3.38 16.25 20 1,63 22.00 14.14 * 17.75 14.00 5.12 8.38
16 27.75 3,50 18.50 20 1,75 24.25 16.16 * 20.00 16.00 5.25 8.50
18 31.00 4.00 21.00 20 2.00 27.00 18.18 * 22.25 18.00 6.00 9.00
20 33,75 4.25 23.00 20 2.13 29.50 20.20 * 24.50 20.00 6.25 9.75
24 41.00 5.50 27.25 20 2.63 35,50 24.25 * 29.50 24.00 8.00 11.50





ANSI B16.5 Klasa 1500 Wymiary kołnierzy

ANSI B16.5 Class 1500 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
Więc identyfikator otworu
(SB)
Śr.Baza piasty
(HB)
Śr.Górna część piasty
(HT)
TAK LTH
(SL)
WN LTH
(WL)
* WN Średnica otworu
(WB)
12 4,75 0,88 1.38 4 0,88 3.25 0,88 1,50 0,84 1,25 2.38 *
34 5.12 1.00 1,69 4 0,88 3,50 1.09 1,75 1.05 1.38 2,75 *
1 5,88 1.12 2.00 4 1.00 4.00 1.36 2.06 1.32 1,62 2,88 *
114 6.25 1.12 2,50 4 1.00 4.38 1,70 2,50 1,66 1,62 2,88 *
112 7.00 1,25 2,88 4 1.12 4,88 1,95 2,75 1,90 1,75 3.25 *
2 8.50 1,50 3.63 8 1.00 6.50 2.44 4.12 2.38 2.25 4.00 *
212 9.62 1,62 4.13 8 1.12 7.50 2,94 4,88 2,88 2,50 4.12 *
3 10.50 1,88 5.00 8 1,25 8.00 - 5.25 3,50 - 4.62 *
4 12.25 2.12 6.19 8 1.38 9.50 - 6.38 4,50 - 4,88 *
5 14.75 2,88 7.31 8 1,63 11.50 - 7,75 5.56 - 6.12 *
6 15.50 3.25 8.50 12 1,50 12.50 - 9.00 6.63 - 6,75 *
8 19.00 3.62 10.63 12 1,75 15.50 - 11.50 8.63 - 8.38 *
10 23.00 4.25 12.75 12 2.00 19.00 - 14.50 10.75 - 10.00 *
12 26.50 4,88 15.00 16 2.12 22.50 - 17.75 12.75 - 11.12 *
14 29.50 5.25 16.25 16 2.38 25.00 - 19.50 14.00 - 11.75 *
16 32.50 5,75 18.50 16 2.63 27.75 - 21.75 16.00 - 12.25 *
18 36.00 6.38 21.00 16 2,88 30.50 - 23.50 18.00 - 12.88 *
20 38,75 7.00 23.00 16 3.12 32,75 - 25.25 20.00 - 14.00 *
24 46.00 8.00 27.25 16 3.63 39.00 - 30.00 24.00 - 16.00 *



Wymiary kołnierza ASME B16.5 klasy 2500

ANSI B16.5 Class 2500 Flange Dimensions



Rozmiar nominalny Średnica zewnętrzna
(OD)
min.Grubość
(T)
średnica RF.
(R)
Liczba otworów na śruby Średnica otworów Koło śrubowe
(PNE)
Śr.Baza piasty
(HB)
Śr.Górna część piasty
(HT)
TAK LTH
(SL)
WN LTH
(WL)
* WN Średnica otworu
(WB)
12 5.25 1.19 1.38 4 0,88 3,50 1,69 0,84 1,56 2,88 *
34 5.50 1,25 1,69 4 0,88 3,75 2.00 1.05 1,69 3.12 *
1 6.25 1.38 2.00 4 1.00 4.25 2.25 1.32 1,88 3,50 *
114 7.25 1,50 2,50 4 1.12 5.13 2,88 1,66 2.06 3,75 *
112 8.00 1,75 2,88 4 1,25 5,75 3.12 1,90 2.38 4.38 *
2 9.25 2.00 3.63 8 1.12 6,75 3,75 2.38 2,75 5.00 *
212 10.50 2.25 4.13 8 1,25 7,75 4,50 2,88 3.12 5.62 *
3 12.00 2.62 5.00 8 1.38 9.00 5.25 3,50 - 6.62 *
4 14.00 3.00 6.19 8 1,63 10.75 6.50 4,50 - 7.50 *
5 16.50 3.62 7.31 8 1,88 12.75 8.00 5.56 - 9.00 *
6 19.00 4.25 8.50 8 2.12 14.50 9.25 6.63 - 10.75 *
8 21.75 5.00 10.63 12 2.12 17.25 12.00 8.63 - 12.50 *
10 26.50 6.50 12.75 12 2.63 21.25 14.75 10.75 - 16.50 *
12 30.00 7.25 15.00 12 2,88 24.38 17.38 12.75 - 18.25 *

Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange 8Ansi B16.5 B16.47-A Slip On Weld Neck Thd Lap Joint Blind RF Astm A105N Flange 9

1.kim jesteśmy?
Mamy siedzibę w Hebei w Chinach, zaczynamy od 1986 roku, sprzedajemy złączki kołnierzowe i rurowesprzedawane na całym świecie.
2. jak możemy zagwarantować jakość?
Zawsze próbka przedprodukcyjna przed masową produkcją;
Zawsze końcowa kontrola przed wysyłką;

3.co możesz u nas kupić?
Kuty kołnierz, złączka, kuta złączka, bezszwowa rura.

4. jakie usługi możemy świadczyć?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FCA, DDP, DDU, dostawa ekspresowa, DAF;
Akceptowana waluta płatności: USD, EUR, CNY;
Akceptowany rodzaj płatności: T/T, L/C, D/PD/A, MoneyGram, karta kredytowa, PayPal, Western Union, gotówka, Escrow;
Używany język: angielski, chiński, arabski, francuski

Informacje kontaktowe:

E-MAIL: info11@hbxfgj.com

TEL: +86-317-6016755FAKS: +86-317-6853755

Mob/Wechat/WhatsApp:0086-18031772026

Skype: angela.766437

Pytanie: 1608691724





Szczegóły kontaktu
Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Osoba kontaktowa: Miss. Mandy Liu

Tel: 0086 18903173335

Faks: 86-0317-6853077-6723871

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

Inne produkty
