Szczegóły Produktu:
|
| produkt: | Kucie kołnierza rury stalowej | Standard: | BS4504, BS10 TABELA D, |
|---|---|---|---|
| Rodzaj kołnierza: | 101 Płytka, 105 Ślepa, 111 szyjka spawalnicza, 112 Wsuwana, 113 gwintowana | Nacisk: | PN6; PN6; PN10; PN10; PN16; PN16; PN25; PN25; |
| Materiał: | carbon steel A105, C22.8; stal węglowa A105, C22,8; Stainless steel 304/304L, 316/3 | powłoka antykorozyjna: | Złoto-żółta farba, czarna farba, ocynkowana ogniowo |
| Zakres rozmiarów: | DN10-2000; DN10-2000; 1/2" to 80" 1/2 "do 80" | ||
| High Light: | Kołnierz do kucia rur stalowych DIN BS4504,EN1092-1 Kołnierz BS4504 PN16,Kołnierz do spawania A105 C22.8 |
||
Kołnierz stalowy BS4504 EN1092-1 DIN

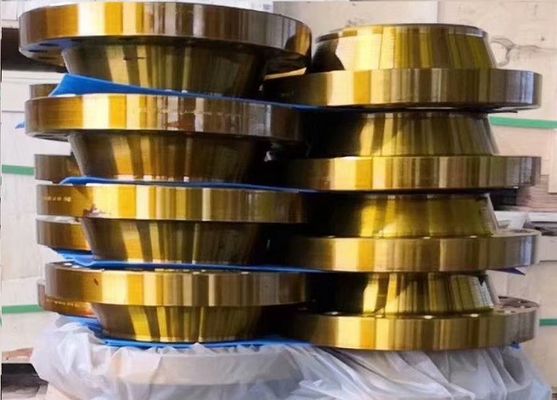

Kołnierz BS4504 PN16 Szyjka do wspawania A105
Brytyjska norma metryczna BS4504 jest obecnie przestarzała i zastąpiona przez EN1092- wydanie 09-2008 dla kołnierzy stalowych, która również uwzględnia normę DIN.Wiercenie kołnierzy w EN1092-1 jest generalnie takie samo jak BS4504 i DIN2501, ale EN1092--1 obejmuje szerszy zakres.Chociaż norma BS 4504 jest przestarzała, pozostaje w użyciu dla wymiarów lekkich, ekonomicznych kołnierzy ze stali nierdzewnej w zastosowaniach, w których głównym czynnikiem jest odporność na korozję i higiena, a nie wysokie ciśnienia i temperatury.Poniższe tabele BS 4504 wyszczególniają odpowiednie standardowe wymiary od PN6, PN10, PN25 i PN40.
| Typ kołnierza | |
| Kołnierz płytowy | EN1092-1 typ 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 typ 101 | |

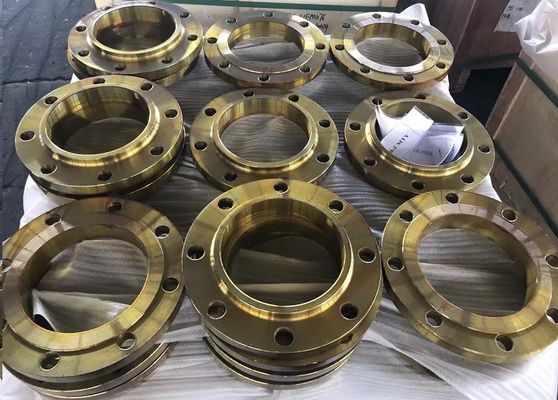

| Kołnierz szyjki do spawania | EN1092-1 typ 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 typ 111 | |

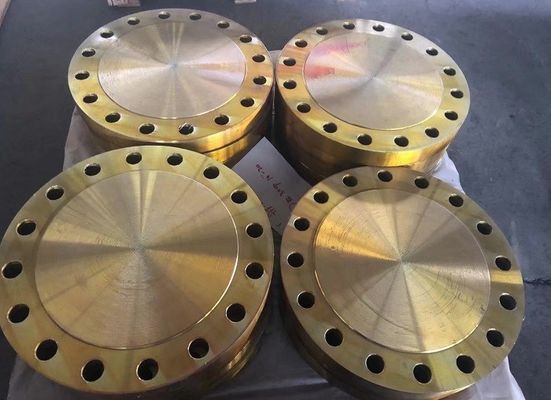

| Zaślepka | EN1092-1 typ 05 |
| DIN2527 | |
| Typ BS4504 105 | |

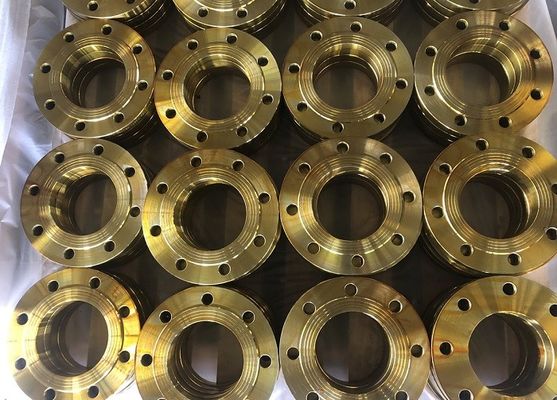

| Wsuń flagę z piastą | EN1092-1 typ 12 |
| BS4504 typ 112 | |
| Kołnierz gwintowany | EN1092-1 typ 13 |
| DIN2566 | |
| BS4504 typ 113 | |
| Luźny kołnierz | EN1092-1 typ 02 |
| DIN 2642 | |
Zakres rozmiarów: DN15-DN3000
Nacisk:PN6 ;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN200;PN250
Typ kołnierza:
Materiał:
stal węglowa EN 10222-2 P235GH ;P245GH (1,0352);P250GH(1.0460);P280GH (1,0426) P355GH (1,0473);S235JR(1.0038);S275JR(1.0044);S355JR(1.0045) ;ST37.2;A105;
Stal nierdzewna ASTM A182 F304/304L;F316/316L;F321;F51 ;1.4301;1.4307;1.4401;1.4404
Powłoka na materiał ze stali węglowej:
olej odporny na rdzę;czarna farba ;ocynkowane ogniowo ;galwanizowany elektrycznie;barwiona żywica etoksylinowa;
Proces produkcji: Kucie na gorąco
Uszczelka: skrzynia i paleta ze sklejki morskiej
Certyfikat: ISO 9001;PED;AD2000 WO;surowiec MTC ;produkt MTC
| DN | Średnica zewnętrzna | Średnica koła śruby | Średnica otworu na śrubę | Numer śruby | Średnica zewnętrzna szyi | Średnice otworów | Grubość kołnierza | Długość | Średnice szyjki | ||||
| fa | B1 | C1 | do | C2 | re | D1 | M | N/ | |||||
| 10 | 90 | 60 | 14 | 4 | 17,2 | 18,0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21,3 | 22,0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114,3 | 116,0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273,0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406,4 | 411,0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457,0 | 462.0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508.0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610,0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711,0 | Do określenia przez kupującego | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813,0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914,0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016,0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
